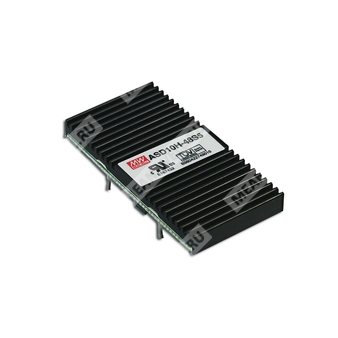

ASD10H-12S5 - изолированный 10-ваттный DC/DC-преобразователь с одним выходом на 5 В для широкого диапазона входного напряжения.
ASD10H-12S5 — модульный DC/DC-преобразователь серии ASD10H-S с одним стабилизированным выходом, предназначенный для применения в промышленных и электронных узлах питания, где требуется гальванически развязанное преобразование постоянного напряжения в линию 5 В при мощности до 10 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| ASD | Серия преобразователей постоянного тока Mean Well |
| 10H | Класс мощности 10 Вт |
| 12 | Номинальное входное напряжение 12 В DC |
| S | Один выход |
| 5 | Номинальное выходное напряжение 5 В DC |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Один стабилизированный выход.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Изоляция вход-выход 500–1500 В DC в зависимости от исполнения серии.
- Встроенный EMI-фильтр.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное включение/выключение.
- Испытание при полной нагрузке в течение 100% времени прогонки.
- Фиксированная частота переключения 400–450 кГц.
- Высокая надежность.
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 5 В DC |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0,1–2 А |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум | 75 мВ пик-пик, при 10–100% нагрузки |
| Точность выходного напряжения | ±2,0% максимум |
| Регулирование по линии | ±1,0% максимум |
| Регулирование по нагрузке | ±1,0% при 10–100% нагрузки |
Вход
| Параметр | Значение |
|---|
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,2–36 В DC |
| Импульсное перенапряжение на входе | 50 В, 10 мс |
| Входной ток | 1,4 А / 12 В DC |
| Напряжение отключения по управлению | 15 мА |
| КПД, типовое значение | 72% |
Защита
| Параметр | Значение |
|---|
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты по перегрузке | Ограничение выходной мощности, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Защита с ограничением на уровне: 3,8–4,95 В; 5,75–7,5 В; 10,4–13,5 В; 13,8–18 В; 17,3–22,5 В |
| Короткое замыкание | Автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Значение |
|---|
| Дистанционное включение/выключение | Логическая "1": разомкнуто или +5,5 В DC минимум; логический "0": GND или короткое замыкание на вывод 2 |
| Совместимость управляющего сигнала | CMOS или TTL с открытым коллектором |
| Потребляемый ток в отключенном состоянии | 15 мА |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -25…+71 °C |
| Температура корпуса радиатора | 110 °C |
| Рабочая влажность | 0–95% RH |
| Температура хранения | -40…+125 °C |
| Влажность хранения | 0–95% RH |
| Температурный коэффициент | 0,03% / °C (0…50 °C) |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | Проектирование согласно UL1950, TUV EN60950 |
| Электромагнитная совместимость | Соответствие FCC Part 15 J по проводимым и излучаемым помехам |
| Испытательное напряжение изоляции | Вход-выход: 0,5 кВ DC для серии ASD10H-12S; 1,5 кВ DC для серии ASD10H-48S |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 274,4 тыс. часов минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 25,4 × 50,8 × 9,52 мм |
| Габаритные размеры в дюймах | 1,0 × 2,0 × 0,375 дюйма |
| Масса | 0,02 кг |
| Упаковка | 300 шт. / 7 кг / 0,97 куб. фута |
Выводы и назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | N/C |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 12 В DC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно соединенными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке. |
| 4 | Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 5 | Продолжительность короткого замыкания не более 30 секунд. |
