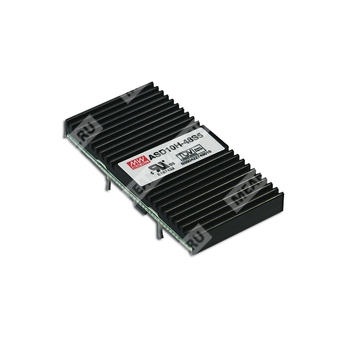

ASD10H-12S9 - изолированный регулируемый DC-DC преобразователь 10 Вт с одним выходом 9 В для промышленной электроники.
Назначение: модульный регулируемый DC-DC преобразователь с одним выходом, предназначенный для преобразования постоянного напряжения питания в стабилизированное выходное напряжение 9 В при гальванической развязке входа и выхода.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ASD | Серия преобразователей постоянного тока Mean Well ASD |
| 10H | Исполнение на 10 Вт |
| 12 | Номинал входной шины 12 В постоянного тока |
| S | Один выход |
| 9 | Номинальное выходное напряжение 9 В |
Краткое описание
Серия ASD10H-S представляет собой регулируемые DC-DC преобразователи с одним выходом, широким диапазоном входного напряжения 4:1, встроенным EMI-фильтром, функцией дистанционного включения/выключения и защитой от короткого замыкания, перегрузки и перенапряжения. Модуль выполнен в компактном корпусе для монтажа в составе промышленной аппаратуры и рассчитан на работу с естественным охлаждением.
Особенности
- Широкий диапазон входного напряжения 4:1.
- Гальваническая развязка входа и выхода.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Дистанционное включение/выключение.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полной нагрузки при прогоне.
- Фиксированная частота переключения 400–450 кГц.
- Высокая надежность.
- Компактное исполнение.
Входные параметры
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9,2–36 В постоянного тока |
| Допустимый импульс перенапряжения на входе | 50 В, 10 мс |
| Порог входа для дистанционного отключения серии 12 В | 3,8–4,95 В |
| Порог входа для дистанционного отключения серии 12 В | 5,75–7,5 В |
| Порог входа для дистанционного отключения серии 12 В | 10,4–13,5 В |
| Порог входа для дистанционного отключения серии 12 В | 13,8–18 В |
| Порог входа для дистанционного отключения серии 12 В | 17,3–22,5 В |
| Потребляемый ток в режиме отключения | 15 мА |
Выходные параметры
| Выходное напряжение | 9 В постоянного тока |
| Номинальный выходной ток | 1,1 А |
| Диапазон регулирования выходного тока | 0,05–1,1 А |
| Номинальная выходная мощность | 9,9 Вт |
| Пульсации и шум | 75 мВ пик-пик при нагрузке 10–100% |
| Допуск выходного напряжения | ±2,0% максимум |
| Линейная стабилизация | ±1,0% максимум |
| Стабилизация по нагрузке | ±1,0% при нагрузке 10–100% |
Рабочие характеристики
| КПД типовой | 76% |
| Рабочая температура | −25…+71 °C |
| Способ включения/выключения | Логическая «1» — разомкнуто; логический «0» — замыкание на общий вход управления |
| Совместимость по управляющему входу | CMOS или открытый коллектор TTL |
| Уровень включения | +5,5 В постоянного тока минимум или разомкнутая цепь |
| Уровень выключения | +2,5 В постоянного тока максимум или короткое замыкание на контакт 2 |
| Влажность при работе | 0–95% RH максимум, температура радиатора 110 °C |
| Температура и влажность хранения | −40…+125 °C, 0–95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
Защита
| Защита от перегрузки | Свыше 105% номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение по мощности, восстановление после устранения неисправности |
| Защита от перенапряжения | Клеммное ограничение |
| Тип защиты от перенапряжения | Восстановление после устранения неисправности |
| Защита от короткого замыкания | Есть |
| Тип защиты от короткого замыкания | Восстановление после устранения неисправности |
Изоляция и электробезопасность
| Испытательное напряжение изоляции для серии 12 В | 0,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока |
| Стандарты безопасности | Конструкция соответствует UL1950, TUV EN60950 |
ЭМС
| Проводимые и излучаемые помехи | Соответствие FCC Part 15 Class J |
Надежность, размеры и упаковка
| MTBF | 274,4 тыс. часов минимум, по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 25,4 × 50,8 × 9,52 мм |
| Габаритные размеры в дюймах | 1 × 2 × 0,375 |
| Масса | 0,02 кг |
| Упаковка | 300 шт. / 7 кг / 0,97 куб. фута |
Назначение выводов
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | N/C |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 12 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на параллельное соединение 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность настройки, линейную стабилизацию и стабилизацию по нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% номинальной.
- Короткое замыкание допускается не более 30 секунд.
