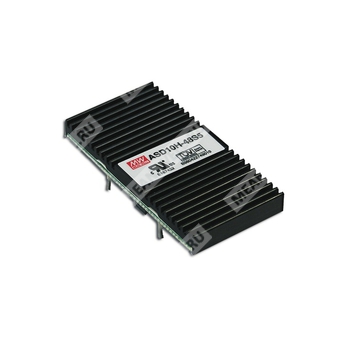

ASD10H-48D12 - изолированный DC/DC преобразователь 10 Вт с двумя выходами для промышленной электроники и систем питания.
ASD10H-48D12 — модульный импульсный преобразователь постоянного тока с гальванической развязкой, рассчитанный на питание от широкого диапазона входного напряжения 22–72 В постоянного тока и формирование двух выходных напряжений +12 В и -12 В. Изделие предназначено для применения в промышленной электронике, телекоммуникационном и измерительном оборудовании, где требуется компактный источник с регулируемыми двуполярными выходами, встроенной защитой и удалённым включением/выключением.
Расшифровка партномера
| ASD10H | серия изолированных DC/DC преобразователей мощностью 10 Вт |
| 48 | номинальный вход 48 В постоянного тока, широкодиапазонное исполнение |
| D | двухполярное выходное исполнение |
| 12 | выходное напряжение ±12 В |
Основные особенности
- широкий диапазон входного напряжения 4:1;
- двухполярный выход;
- гальваническая развязка входа и выхода;
- встроенный EMI-фильтр;
- охлаждение за счёт свободной конвекции воздуха;
- удалённое управление включением/выключением;
- защита от короткого замыкания, перегрузки и перенапряжения;
- 100% испытание под полной нагрузкой в процессе прогрева;
- фиксированная частота коммутации 400–450 кГц;
- высокая надёжность;
- низкопрофильное исполнение.
Выход
| Номинальные выходные напряжения | +12 В, -12 В |
| Номинальный ток | 0,42 А, 0,42 А |
| Диапазон тока | 0,02–0,42 А; 0,02–0,42 А |
| Номинальная мощность | 10 Вт |
| Пульсации и шум | 75 мВ п-п при нагрузке 10%–100% |
| Допуск по выходному напряжению | ±2,0% максимум |
| Регулирование по линии | ±1,0% при нагрузке 10%–100% |
| Регулирование по нагрузке | ±1,0% при нагрузке 10%–100% |
| Вторичное напряжение при номинальном входе | 13,8–18 В / -13,8–-18 В |
Вход
| Номинальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 22–72 В постоянного тока |
| Пиковое перенапряжение | 100 В, 10 мс |
| КПД типовой | 77% |
| Потребляемый ток холостого хода | 0,4 А при 48 В DC |
| Ток отключения | 15 мА |
Защитные функции
| Перегрузка | свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | ограничение мощности с автоматическим восстановлением после устранения аварии |
| Перенапряжение | защитное ограничение с автоматическим восстановлением после устранения аварии |
| Короткое замыкание | автоматическое восстановление после устранения аварии |
Функциональные сведения
| Управление включением/выключением | логическая «1» — разомкнутое состояние: включено; логический «0» — соединение с общим: выключено |
| Совместимость управляющего входа | CMOS или TTL с открытым коллектором |
| Управляющее напряжение: включено | не менее +5,5 В DC или разомкнутая цепь |
| Управляющее напряжение: выключено | не более +2,5 В DC или короткое замыкание на вывод 2 |
Электрическая прочность и изоляция
| Изоляция вход-выход | 1,5 кВ DC для серии ASD10H-48D |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость вход-выход | 1000 пФ |
Эксплуатация и окружающая среда
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 0%–95% RH, без конденсации |
| Температура корпуса радиатора | 110 °C |
| Температура хранения | -40…+125 °C |
| Влажность хранения | 0%–95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
Нормативные сведения
| Стандарты безопасности | UL60950, TUV EN60950 |
| Эмиссия помех | соответствие FCC Part 15J |
MTBF
| Средняя наработка на отказ | 274,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры
| Габариты | 50,8 × 25,4 × 9,52 мм |
| Габариты в дюймах | 2 × 1 × 0,375 дюйма |
| Исполнение | (Д × Ш × В) |
Упаковка
| Масса одного изделия | 0,02 кг |
| Количество в упаковке | 300 шт. |
| Масса упаковки | 7 кг |
| Объём упаковки | 0,97 куб. фута |
Выводы по выводам
| 1 | +INPUT |
| 2 | -INPUT(GND) |
| 3 | +OUT |
| 4 | COMMON |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
| 1 | Все параметры, специально не оговорённые отдельно, измеряются при входном напряжении 12/48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке. |
| 4 | Короткое замыкание — не более 30 секунд. |
Описание назначения
Изделие предназначено для построения компактных изолированных источников питания с двумя симметричными выходами, стабилизацией напряжения и встроенными механизмами защиты. Конструкция ориентирована на применение в аппаратуре промышленного класса, где важны гальваническая развязка, устойчивость к широкому диапазону входного питания и повторяемость параметров.
