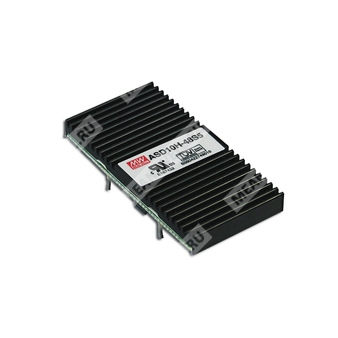

ASD10H-48D15 - компактный DC-DC преобразователь 10 Вт с двухполярным выходом для промышленной электроники.
Расшифровка партномера
| Партномер | ASD10H-48D15 |
| Серия | ASD10H-D |
| Выходная мощность | 10 Вт |
| Входное напряжение | 48 В |
| Выходное напряжение | ±15 В |
| Тип преобразователя | Изолированный DC-DC преобразователь с двумя выходами |
Краткое назначение
Изолированный модульный DC-DC преобразователь 10 Вт с двухполярным выходом ±15 В и широким диапазоном входного напряжения 22–72 В DC.
Описание
ASD10H-48D15 относится к серии компактных изолированных DC-DC преобразователей постоянного тока с двумя выходами, предназначенных для питания промышленной и аппаратной электроники. Модуль обеспечивает регулируемое двухполярное выходное напряжение, встроенную защиту от короткого замыкания, перегрузки и перенапряжения, а также функцию дистанционного включения/отключения.
Изделие рассчитано на работу с номинальным входом 48 В DC и поддерживает широкий диапазон входного напряжения 22–72 В DC, что соответствует входу 4:1. Для исполнения серии предусмотрена гальваническая изоляция входа и выхода, встроенный EMI-фильтр и охлаждение за счёт свободной конвекции воздуха.
Особенности
- Широкий диапазон входного напряжения 4:1.
- Изолированный DC-DC преобразователь с двухполярным выходом.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения с ограничением по уровню.
- Дистанционное включение/отключение.
- Фиксированная частота переключения 400–450 кГц.
- Испытание под полной нагрузкой в течение 100% времени burn-in.
- Охлаждение свободной конвекцией воздуха.
- Высокая надёжность.
- Изоляция вход/выход 1,5 кВ DC для версии 48 В.
Вход
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 22–72 В DC |
| Импульсное перенапряжение на входе | 100 В, 10 мс |
| Порог отключения по пониженному входному напряжению | 17,3–22,5 В DC |
| Потребляемый ток без нагрузки при отключении | 15 мА |
Выход
| Номинальное выходное напряжение | +15 В / -15 В |
| Номинальный выходной ток | 0,33 А / 0,33 А |
| Диапазон выходного тока | 0,016–0,33 А / 0,016–0,33 А |
| Номинальная выходная мощность | 10 Вт |
| Регулировка по линии | 1,0 % максимум |
| Регулировка по нагрузке | 1,0 % при 10–100 % нагрузки |
| Пульсации и шум | 75 мВ п-п при 10–100 % нагрузки |
| Допуск выходного напряжения | 2,0 % максимум |
| Напряжение срабатывания защиты OVP | 17,3–22,5 В DC |
Защита
| Перегрузка | Свыше 105 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Ограничение по уровню, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Автоматическое восстановление после устранения неисправности |
Функциональные параметры
| Дистанционное включение/отключение | Логическая «1» — разомкнуто, включено; логический «0» — замыкание на GND, выключено |
| Совместимость управляющего сигнала | CMOS или TTL с открытым коллектором |
| Уровень включения | +5,5 В DC минимум или разомкнутая цепь |
| Уровень выключения | +2,5 В DC максимум или замыкание на Pin 2 |
Изоляция и ЭМС
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия | Соответствие FCC Part 15 J |
Эксплуатационные условия
| Рабочая температура | -25...+71 °C |
| Рабочая влажность | 0...95 % RH, без конденсации |
| Температура корпуса радиатора | 110 °C |
| Температура хранения | -40...+125 °C |
| Влажность хранения | 0...95 % RH |
| Температурный коэффициент | 0,03 %/°C (0...50 °C) |
Надёжность и ресурс
| MTBF | 274,4 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габаритные и упаковочные данные
| Габариты | 50,8 × 25,4 × 9,52 мм |
| Габариты в дюймах | 2 × 1 × 0,375 |
| Масса | 0,02 кг |
| Упаковка | 300 шт. / 7 кг / 0,97 куб. фута |
Выводы выводов и обозначение контактов
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | COM |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
| 1 | Все параметры, не оговорённые отдельно, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке. |
| 4 | Короткое замыкание не более 30 секунд. |
