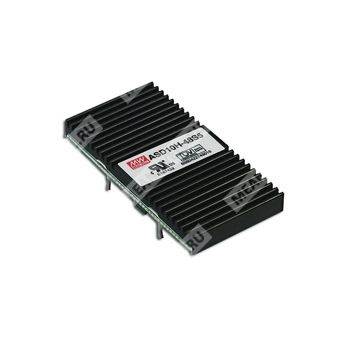

ASD10H-48D5 - изолированный DC-DC преобразователь 10 Вт с двойным симметричным выходом 5 В и -5 В для промышленной электроники.
ASD10H-48D5 — это модульный регулируемый DC-DC преобразователь серии ASD10H-D мощностью 10 Вт, предназначенный для формирования двухполярного стабилизированного выхода 5 В / -5 В от широкого входного напряжения 48 В DC. Модуль имеет встроенную защиту от короткого замыкания, перегрузки и перенапряжения, гальваническую развязку, встроенный EMI-фильтр и дистанционное управление включением/выключением.
Расшифровка партномера
| Позиция в обозначении | Значение |
| ASD | Серия DC-DC преобразователей Mean Well |
| 10H | Мощность 10 Вт, исполнение серии H |
| 48 | Номинальное входное напряжение 48 В DC |
| D5 | Двухполярный выход 5 В и -5 В |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Двухполярный стабилизированный выход.
- Гальваническая развязка входа и выхода.
- Встроенный EMI-фильтр.
- Охлаждение естественной конвекцией.
- Дистанционное управление ON/OFF.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота переключения 400–450 кГц.
- Встроенные защиты от короткого замыкания, перегрузки и перенапряжения.
Применение
Преобразователь применяется в промышленной электронике, системах автоматики, вычислительных и телекоммуникационных узлах, где требуется изолированное формирование двухполярного напряжения 5 В и -5 В от источника 48 В DC.
Параметры
| Параметр | Значение |
| Модель | ASD10H-48D5 |
| Номинальное выходное напряжение | 5 В / -5 В |
| Номинальный выходной ток | 1 А / 1 А |
| Диапазон выходного тока | 0,05–1 А / 0,05–1 А |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум | 75 мВ пик-пик (при 10–100% нагрузки) |
| Допуск выходного напряжения | ±2,0% максимум |
| Стабилизация по линии | ±1,0% при 10–100% нагрузки |
| Стабилизация по нагрузке | ±1,0% при 10–100% нагрузки |
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 22–72 В DC |
| Пусковой выброс входного напряжения | 100 В, 10 мс |
| КПД типовой | 77% |
| Входной ток при отключении | 0,4 А / 48 В DC |
| Ток потребления в выключенном состоянии | 15 мА |
| Параметр | Значение |
| Тип защиты от перегрузки | Ограничение мощности, автоматическое восстановление после устранения неисправности |
| Порог перегрузки | Выше 105% от номинальной выходной мощности |
| Защита от перенапряжения | Ограничение по уровню с автоматическим восстановлением после устранения неисправности |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности |
| Параметр | Значение |
| Сигнал управления | Логический «1» — разомкнуто: ВКЛ; логический «0» — GND: ВЫКЛ |
| Вход управления | Вывод 6 |
| Общий вывод управления | Вывод 2 |
| Совместимость по логике | CMOS или TTL с открытым коллектором |
| Напряжение включения | +5,5 В DC минимум или разомкнутая цепь |
| Напряжение выключения | +2,5 В DC максимум или короткое замыкание на вывод 2 |
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 0…95% RH, максимум |
| Температура корпуса теплоотвода | 110 °C |
| Температура хранения | -40…+125 °C |
| Влажность хранения | 0…95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
| Параметр | Значение |
| Стандарты безопасности | UL60950, TUV EN60950 |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC для серии ASD10H-48D |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Соответствие по ЭМС-излучению | FCC Part 15 J |
| Параметр | Значение |
| MTBF | 274,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 50,8 × 25,4 × 9,52 мм |
| Габариты в дюймах | 2 × 1 × 0,375 |
| Масса | 0,02 кг |
| Упаковка | 300 шт. / 7 кг / 0,97 куб. фут. |
Выводы и соединения
| Номер вывода | Назначение |
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | COMMON |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке.
4. Короткое замыкание не более 30 секунд.
