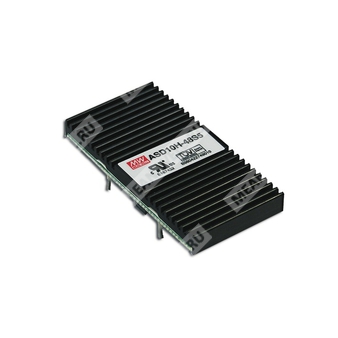

ASD10H-48S12 - изолированный DC/DC преобразователь 10 Вт с одним выходом 12 В для входной шины 48 В.
Расшифровка партномера
| Позиция | Значение | Интерпретация |
| ASD | Серия | Серия компактных DC/DC преобразователей Mean Well |
| 10H | Мощность/исполнение | Класс 10 Вт, высокоплотное исполнение |
| 48 | Входное напряжение | Номинальная входная шина 48 В постоянного тока |
| S | Один выход | Одиночный выход |
| 12 | Выходное напряжение | 12 В постоянного тока |
Назначение и особенности
ASD10H-48S12 — это компактный DC/DC преобразователь с регулируемым одним выходом, предназначенный для питания низковольтной аппаратуры от бортовой или промышленной шины 48 В постоянного тока. Модуль обеспечивает гальваническую развязку входа и выхода, встроенную защиту от короткого замыкания, перегрузки и перенапряжения, а также поддержку дистанционного включения/выключения.
Особенности:
- Широкий диапазон входного напряжения 22…72 В DC.
- Изолированный один выход 12 В DC.
- Номинальная выходная мощность 10 Вт.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Встроенный EMI-фильтр.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное управление ON/OFF.
- Испытание на 100 % полной нагрузке.
- Фиксированная частота переключения 400…450 кГц.
- Высокая надежность и компактное исполнение.
Электрические параметры
Выход
| Номинальное выходное напряжение | 12 В DC |
| Номинальный выходной ток | 0,83 А |
| Диапазон выходного тока | 0,04…0,83 А |
| Номинальная выходная мощность | 9,96 Вт |
| Пульсации и шум | 75 мВ пик-пик при нагрузке 10…100 % |
| Допуск по выходному напряжению | ±2,0 % макс. |
| Линейная стабилизация | 1,0 % макс. |
| Нагрузочная стабилизация | ±1,0 % при нагрузке 10…100 % |
Вход
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 22…72 В DC |
| Пиковый импульс перенапряжения на входе | 100 В, 10 мс |
| Типовой КПД | 78 % |
| Входной ток | 0,4 А при 48 В DC |
Защита
| Перегрузка | Более 105 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности, восстановление после устранения неисправности |
| Перенапряжение | 13,8…18 В по выходу |
| Защита от короткого замыкания | Восстановление после устранения неисправности |
Функции
| Дистанционное включение/выключение | Есть |
| Вход управления | Контрольный вход на выводе 6 |
| Общий для управления | Вывод 2 |
| Совместимость по логическим уровням | КМОП или TTL с открытым коллектором |
| Состояние ON | +5,5 В DC и выше или разомкнутая цепь |
| Состояние OFF | +2,5 В DC и ниже или короткое замыкание на вывод 2 |
| Ток собственного потребления в режиме выключения | 15 мА |
Изоляция и электробезопасность
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC для серии ASD10H-48S |
| Сопротивление изоляции вход/выход | 100 МОм при 500 В DC |
| Нормативная база по безопасности | UL1950, EN60950 |
Электромагнитная совместимость
| Проводимые и излучаемые помехи | Соответствие FCC Part 15 J |
Эксплуатационные условия
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 0…95 % RH, без конденсации; температура корпуса радиатора до 110 °C |
| Температура и влажность хранения | -40…+125 °C, 0…95 % RH |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0…50 °C |
Надежность, габариты и упаковка
| MTBF | 274,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 25,4 × 50,8 × 9,52 мм |
| Габариты в дюймах | 1 × 2 × 0,375 дюйма |
| Масса | 0,02 кг |
| Упаковка | 300 шт. в коробке; масса упаковки 7 кг; объем 0,97 куб. фута |
Назначение выводов
| Вывод 1 | +INPUT |
| Вывод 2 | -INPUT (GND) |
| Вывод 3 | +OUT |
| Вывод 4 | N/C |
| Вывод 5 | -OUT |
| Вывод 6 | CONTROL |
Примечания
- Если отдельно не указано иное, параметры измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает установочный допуск, стабилизацию по входному напряжению и стабилизацию по нагрузке.
- Нагрузочная стабилизация измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Короткое замыкание не более 30 секунд.
