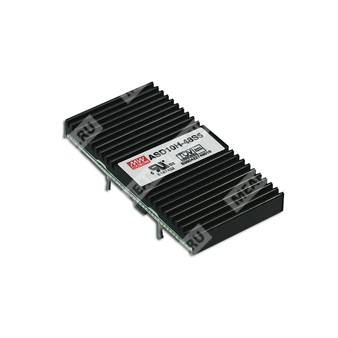

ASD10H-48S15 - изолированный DC-DC преобразователь 10 Вт с широким входным диапазоном 22–72 В и выходом 15 В.
ASD10H-48S15 — модульный регулируемый DC-DC преобразователь серии ASD10H-S с одним выходом, предназначенный для преобразования постоянного напряжения бортовых и промышленных шин питания в стабилизированное выходное напряжение 15 В при мощности до 10 Вт.
Расшифровка партномера
| Партномер | ASD10H-48S15 |
| ASD10H | Серия изолированных DC-DC преобразователей мощностью 10 Вт |
| 48 | Номинал входной шины 48 В постоянного тока |
| S | Один выход |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Изолированный DC-DC преобразователь с одним выходом.
- Выходная мощность до 10 Вт.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Изоляция вход–выход 1,5 кВ DC для исполнения ASD10H-48S.
- Встроенный EMI-фильтр.
- Охлаждение за счет естественной конвекции воздуха.
- Встроенное дистанционное включение/выключение.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 400–450 кГц.
- Высокая надежность и компактное исполнение.
Назначение и применение
Источник предназначен для систем промышленной электроники, телекоммуникационного оборудования, распределенных узлов питания, автоматики и прочих устройств, где требуется компактное изолированное преобразование постоянного напряжения в стабилизированную шину 15 В.
Параметры
Вход
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 22–72 В DC |
| Пусковой выброс входного напряжения | 100 В в течение 10 мс |
| Входной ток | 0,4 А / 48 В DC |
| Потребление тока в режиме отключения | 15 мА |
| Изоляция вход–выход | 1,5 кВ DC для серии ASD10H-48S |
| Сопротивление изоляции | 100 МОм / 500 В DC |
Выход
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 0,67 А |
| Диапазон выходного тока | 0,03–0,67 А |
| Номинальная выходная мощность | 10,05 Вт |
| Пульсации и шум | 75 мВ п-п при нагрузке 10–100% |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по линии | 2,0% максимум |
| Регулирование по нагрузке | ±1,0% при нагрузке 10–100% |
| Защита от перегрузки | Более 105% от номинальной выходной мощности |
| Защита от перегрузки | Тип защиты: ограничение мощности, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Зажим по уровню 17,3–22,5 В |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности |
Электрические характеристики
| КПД тип. | 80% |
| Температурный коэффициент | 0,03% / °C в диапазоне 0–50 °C |
| Частота преобразования | 400–450 кГц |
| Емкость вход–выход | 1000 пФ |
Условия эксплуатации
| Рабочая температура | −25…+71 °C |
| Рабочая влажность | 0–95% RH |
| Температура корпуса радиатора | 110 °C |
| Температура и влажность хранения | −40…+125 °C, 0–95% RH |
| Дистанционное включение/выключение | Лог. 1: разомкнутая цепь или +5,5 В DC и выше; лог. 0: GND или не более +2,5 В DC |
| Совместимость входа управления | CMOS или TTL с открытым коллектором |
Надежность и соответствие
| MTBF | 274,4 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
| Стандарты безопасности | Проектирование с учетом UL1950, TUV EN60950 |
| ЭМС | Соответствие FCC Part 15J |
Механические данные
| Габариты | 25,4 × 50,8 × 9,52 мм |
| Габариты в дюймах | 1 × 2 × 0,375 |
| Масса | 0,02 кг |
| Упаковка | 300 шт. / 7 кг / 0,97 куб. фута |
| Монтаж | Компактный модульный корпус с выводами |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Короткое замыкание не должно превышать 30 секунд.
Механическое исполнение и выводы
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | Не используется |
| 5 | -OUT |
| 6 | CONTROL |
Справочно: серия ASD10H-S представляет собой 10-ваттные DC-DC преобразователи с широким диапазоном входного напряжения, встроенной защитой и дистанционным управлением включением.
