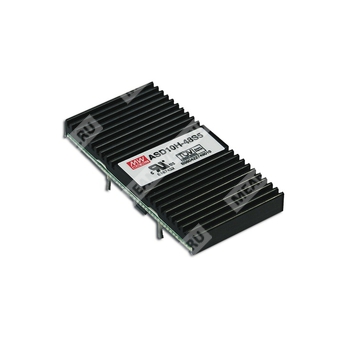

ASD10H-48S3 - 10-ваттный DC-DC преобразователь с одним стабилизированным выходом 3,3 В для промышленного применения.
ASD10H-48S3 — это изолированный регулируемый DC-DC преобразователь серии ASD10H-S с одним выходом, предназначенный для преобразования постоянного напряжения источника 48 В в стабилизированное выходное напряжение 3,3 В при мощности до 10 Вт. Модуль рассчитан на применение в промышленной электронике, телекоммуникационном и встраиваемом оборудовании, где требуется компактный источник питания с высоким КПД, встроенными защитами и удалённым включением/выключением.
Расшифровка партномера
| Позиция | Значение |
| ASD10H | Серия DC-DC преобразователей мощностью 10 Вт |
| 48 | Номинальный вход 48 В DC |
| S | Один выход |
| 3 | Номинальное выходное напряжение 3,3 В |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Один стабилизированный выход 3,3 В.
- Встроенные защиты от короткого замыкания, перегрузки и перенапряжения.
- Изоляция вход/выход 1,5 кВ DC для версии 48 В.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- 100% прогон под полной нагрузкой.
- Фиксированная частота переключения 400–450 кГц.
- Высокая надёжность.
Вход
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 22–72 В DC |
| Допустимый импульс перенапряжения на входе | 100 В, 10 мс |
| Номинальный входной ток | 0,4 А при 48 В DC |
| Пороговое напряжение для включения/выключения по входу управления | Включение: +5,5 В DC минимум или разомкнутая цепь; выключение: +2,5 В DC максимум или короткое замыкание на вывод 2 |
Выход
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0,12–2,5 А |
| Номинальная выходная мощность | 8,25 Вт |
| Пульсации и шум | 75 мВ пик-пик при нагрузке 10–100% |
| Стабилизация по линии | 2,0% максимум |
| Стабилизация по нагрузке | 1,0% при нагрузке 10–100% |
| Допуск выходного напряжения | 2,0% |
| Защита от перегрузки | Срабатывание выше 105% от номинальной выходной мощности, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | Ограничение (clamp) |
| Защита от короткого замыкания | Не более 30 с |
КПД
Изоляция и безопасность
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC для серии ASD10H-48S |
| Сопротивление изоляции вход/выход | 100 МОм при 500 В DC |
| Соответствие по безопасности | Проектирование с учётом UL1950, TUV EN60950 |
Функции
| Управление включением/выключением | Есть |
| Тип логической совместимости | CMOS или открытый коллектор TTL |
| Условия сигнала включения | Логическая «1»: PIN6 открыт или +5,5 В DC минимум |
| Условия сигнала выключения | Логический «0»: PIN6 на GND или +2,5 В DC максимум / короткое замыкание на PIN2 |
| Ток холостого режима при выключении | 15 мА |
Эксплуатационные условия
| Рабочая температура | -25…+71 °C |
| Температура корпуса радиатора | 110 °C |
| Рабочая влажность | 0–95% RH |
| Температура хранения | -40…+125 °C |
| Влажность хранения | 0–95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
Надёжность
| MTBF | 274,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Размеры | 25,4 × 50,8 × 9,52 мм |
| Размеры в дюймах | 1" × 2" × 0,375" |
| Масса | 0,02 кг |
Упаковка
| Количество в упаковке | 300 шт. |
| Масса упаковки | 7 кг |
| Объём упаковки | 0,97 CUFT |
Назначение выводов
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | N/C |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12" с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки. |
| 5 | Короткое замыкание допускается не более 30 секунд. |
Сведения о применении
Модуль применяется в составе аппаратуры промышленной автоматики, распределённых систем питания, телекоммуникационных узлов и встраиваемых электронных устройств, где требуется компактный изолированный источник питания с одним выходом 3,3 В, малым уровнем пульсаций и наличием функций защиты.
