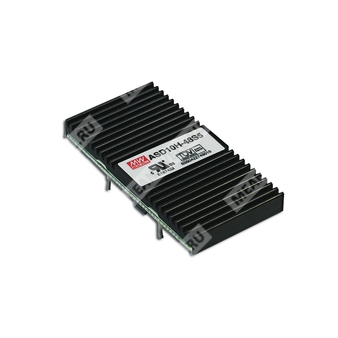

ASD10H-48S5 - изолированный DC/DC-преобразователь 10 Вт с одним выходом 5 В для широкого диапазона входного напряжения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | ASD10H | Серия ASD10H, DC/DC-преобразователь мощностью 10 Вт |
| 2 | 48 | Номинальное входное напряжение 48 В DC |
| 3 | S | Один выход |
| 4 | 5 | Выходное напряжение 5 В DC |
Назначение и особенности
ASD10H-48S5 представляет собой компактный регулируемый DC/DC-преобразователь с одним выходом, предназначенный для питания аппаратуры от источников постоянного тока в промышленной и электронной аппаратуре. Модуль обеспечивает гальваническую развязку входа и выхода, встроенные функции защиты и удалённое включение/выключение.
Особенности
- Широкий диапазон входного напряжения 4:1.
- Одноканальный стабилизированный выход 5 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Вход/выходная ёмкость 1000 пФ.
- Изоляция входа относительно выхода до 1,5 кВ DC для серии 48 В.
- Встроенный EMI-фильтр.
- Охлаждение за счёт естественной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- 100% испытание под полной нагрузкой на прогон.
- Фиксированная частота переключения 400–450 кГц.
- Высокая надёжность и низкая стоимость решения.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0,1…2 А |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум | 75 мВ п-п при нагрузке 10%…100% |
| Допуск по выходному напряжению | ±2,0% максимум |
| Линейная стабилизация | ±1,0% максимум при нагрузке 10%…100% |
| Стабилизация по нагрузке | ±1,0% максимум |
| КПД типовой | 77% |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 22…72 В DC |
| Допустимый импульс перенапряжения | 100 В в течение 10 мс |
| Входной ток | 0,4 А при 48 В DC |
| Потребляемый ток в режиме выключения | 15 мА |
Защита
| Параметр | Значение |
| Перегрузка | Выше 105% от номинальной выходной мощности |
| Тип защиты по перегрузке | Ограничение мощности с автоматическим восстановлением после устранения неисправности |
| Перенапряжение на выходе | Клэмп-защита |
| Защита от короткого замыкания | Восстановление автоматически после устранения аварийного режима |
Функциональные параметры
| Параметр | Значение |
| Управление включением/выключением | Логическая «1» — цепь разомкнута: включено; логический «0» — на GND: выключено |
| Совместимость сигнала управления | CMOS или TTL с открытым коллектором |
| Вход управления | Контакт 6 |
| Общий провод управления | Контакт 2 |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 1,5 кВ DC для серии ASD10H-48S |
| Сопротивление изоляции вход–выход | 100 МОм / 500 В DC |
| Соответствие по безопасности | Проектирование согласно UL1950, TUV EN60950 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 0…95% RH максимум, температура корпуса радиатора 110 °C |
| Температура хранения | -40…+125 °C |
| Влажность хранения | 0…95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
Надёжность и габариты
| Параметр | Значение |
| MTBF | 274,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 25,4 × 50,8 × 9,52 мм |
| Габариты в дюймах | 1 × 2 × 0,375″ |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,02 кг |
| Количество в упаковке | 300 шт. |
| Масса упаковки | 7 кг |
| Объём упаковки | 0,97 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | N/C |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 12 В DC и 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включёнными параллельно.
3. Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке.
4. Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Короткое замыкание допускается не более 30 секунд.
Сведения по применению
Преобразователь предназначен для построения локальных источников питания в промышленной электронике, системах управления, телекоммуникационном оборудовании, измерительной аппаратуре и других устройствах, требующих стабильного изолированного напряжения 5 В от источника постоянного тока 48 В.
