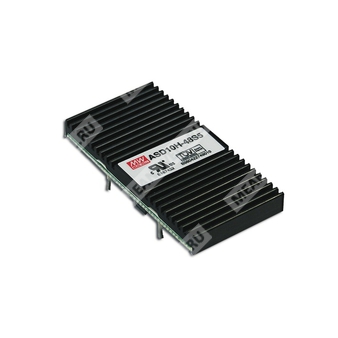

ASD10H-48S9 - 10-ваттный DC-DC преобразователь с одним выходом 9 В для широкого диапазона входного напряжения 22–72 В.
ASD10H-48S9 — регулируемый DC-DC преобразователь постоянного тока с одним выходом, предназначенный для питания аппаратуры от источников постоянного напряжения повышенного уровня. Модуль обеспечивает номинальную выходную мощность 10 Вт, гальваническую развязку входа и выхода, встроенные функции защиты и удалённое включение/выключение.
Расшифровка партномера
| Позиция | Значение |
| ASD10H | Серия ASD10H, DC-DC преобразователь регулируемый, мощность 10 Вт |
| 48 | Номинальный класс входного напряжения 48 В |
| S | Один выход |
| 9 | Выходное напряжение 9 В |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Один регулируемый выход.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка входа и выхода.
- Встроенный EMI-фильтр.
- Охлаждение за счёт естественной конвекции воздуха.
- Встроенное дистанционное управление включением и выключением.
- Испытание на 100% нагрузке в режиме прожига.
- Фиксированная частота преобразования 400–450 кГц.
- Повышенная надёжность.
Назначение
Модуль предназначен для применения в промышленной электронике, системах распределённого питания, измерительной аппаратуре, телекоммуникационном и вычислительном оборудовании, где требуется компактный изолированный источник питания 9 В мощностью до 10 Вт.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 9 В |
| Номинальный выходной ток | 1,1 А |
| Диапазон выходного тока | 0,05…1,1 А |
| Номинальная выходная мощность | 9,9 Вт |
| Пульсации и шум | 75 мВ п-п при нагрузке 10%…100% |
| Допуск по выходному напряжению | ±2,0% макс. |
| Нестабильность по линии | ±1,0% макс. |
| Нестабильность по нагрузке | ±1,0% при нагрузке 10%…100% |
| Защита от перегрузки | Более 105% от номинальной выходной мощности |
| Защита от перегрузки, тип | Ограничение выходной мощности, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Клампирование |
| Порог защиты от перенапряжения | 10,4…13,5 В |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 22…72 В постоянного тока |
| Допустимый импульс перенапряжения | 100 В, 10 мс |
| Потребление по входу | 0,4 А при 48 В постоянного тока |
| КПД тип. | 78% |
Функциональные параметры
| Параметр | Значение |
| Удалённое включение/выключение | Лог. 1 — разомкнуто; лог. 0 — GND: выключено |
| Совместимость управляющего входа | CMOS или TTL с открытым коллектором |
| Управляющее напряжение, включение | 5,5 В постоянного тока мин. или разомкнутая цепь |
| Управляющее напряжение, выключение | 2,5 В постоянного тока макс. или короткое замыкание на вывод 2 |
| Ток холостого хода в режиме отключения | 15 мА |
| Напряжение изоляции вход-выход | 1,5 кВ постоянного тока для серии ASD10H-48S |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Относительная влажность при работе | 0…95% RH, макс., температура корпуса радиатора 110 °C |
| Температура и влажность хранения | -40…+125 °C, 0…95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
Надёжность
| Параметр | Значение |
| MTBF | 274,4 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габаритные размеры и монтаж
| Параметр | Значение |
| Габариты | 25,4 × 50,8 × 9,52 мм |
| Габариты в дюймах | 1 × 2 × 0,375 |
| Конструктивное исполнение | Корпус модульного типа |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,02 кг |
| Упаковка | 300 шт. / 7 кг / 0,97 куб. фут. |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Короткое замыкание допускается не более чем на 30 секунд.
Схема выводов
| Номер вывода | Назначение |
| 1 | Вход + |
| 2 | Вход - (GND) |
| 3 | Выход + |
| 4 | Не подключен |
| 5 | Выход - |
| 6 | Управление |
