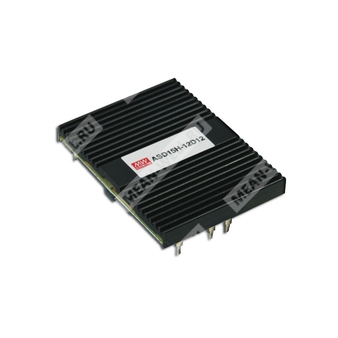

ASD15H-12D12 — изолированный DC/DC-преобразователь 15 Вт с двумя выходами для питания аппаратуры.
Расшифровка партномера ASD15H-12D12
| Позиция в обозначении | Расшифровка |
| ASD | Серия DC/DC-преобразователей Mean Well |
| 15 | Номинальная мощность 15 Вт |
| H | Широкий диапазон входного напряжения 4:1 |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| D12 | Два выхода, номинальное выходное напряжение ±12 В |
Общее назначение
ASD15H-12D12 — регулируемый изолированный DC/DC-преобразователь серии ASD15H-D с двумя выходами, предназначенный для формирования двухполярного питания аппаратуры от источника постоянного тока 12 В. Устройство рассчитано на промышленные и электронные системы, где требуется гальваническая развязка, компактное исполнение, высокий КПД и встроенные функции защиты.
Особенности
- Широкий диапазон входного напряжения 4:1.
- Двухканальный регулируемый выход.
- Входно-выходная изоляция 0,5 кВ постоянного тока для серии ASD15H-12D.
- Встроенный EMI-фильтр.
- Охлаждение естественной конвекцией воздуха.
- Дистанционное включение и выключение.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 450 кГц.
- Компактное исполнение и высокая надежность.
- Защита от короткого замыкания, перегрузки и перенапряжения.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | +12 В / -12 В |
| Номинальный ток | 1,5 А / 1,5 А |
| Диапазон регулирования тока | 0,07…1,5 А на каждом из каналов |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 100 мВ пик-пик при нагрузке 25%…100% |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% при нагрузке 10%…100% |
| Стабилизация по нагрузке | ±1,0% при нагрузке 10%…100% |
| Защита от перегрузки | Срабатывает при нагрузке выше 105% от номинальной выходной мощности |
| Защита от перенапряжения | Ограничение с автоматическим восстановлением после устранения неисправности |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9,2…36 В постоянного тока |
| Импульс перенапряжения по входу | 50 В, 10 мс |
| КПД типовой | 76% |
| Ток холостого хода / без нагрузки | 15 мА |
| Входной ток | 1,8 А при 12 В постоянного тока |
Функциональные параметры
| Параметр | Значение |
| Управление включением/выключением | Логическая «1» — разомкнуто, включено; логический «0» — замыкание на общий, выключено |
| Вход управления | Контакт 4 |
| Общий для управления | Контакт 2 |
| Совместимость по логическим уровням | CMOS или TTL с открытым коллектором |
| Напряжение включения | Не менее +5,5 В постоянного тока или разомкнутая цепь |
| Напряжение выключения | Не более +2,5 В постоянного тока или короткое замыкание на контакт 2 |
| Подстройка выходного напряжения | 0…100 кОм |
Электрическая изоляция и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 0,5 кВ постоянного тока для серии ASD15H-12D |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока |
| Эмиссия по ЭМС | Соответствие FCC Part 15J |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 0…95% RH, без конденсации, при температуре теплоотвода до 110 °C |
| Температура хранения | -40…+125 °C |
| Влажность хранения | 0…95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
Наработка на отказ
| Параметр | Значение |
| MTBF | 438 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Размеры и конструкция
| Параметр | Значение |
| Габаритные размеры | 38,1 × 50,8 × 9,52 мм |
| Габаритные размеры в дюймах | 1,5″ × 2,0″ × 0,375″ |
| Исполнение | Компактный модульный DC/DC-преобразователь |
| Охлаждение | Естественная конвекция воздуха |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,03 кг |
| Количество в упаковке | 180 шт. |
| Масса упаковки | 6,4 кг |
| Объем упаковки | 0,97 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +VIN |
| 2 | -VIN |
| 3 | Не используется |
| 4 | CONTROL |
| 5 | COMMON |
| 6 | -VOUT |
| 7 | TRIM |
| 8 | +VOUT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 12 или 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Короткое замыкание допускается не более 30 секунд.
Структура изделия
Внутренняя схема включает EMI-фильтр, узел коммутационного преобразования, выпрямители и фильтр, схему контроля перегрузки, PWM-контроллер, цепь обнаружения, а также узел защиты от перенапряжения. Реализована обратная связь по регулировке выходного напряжения и дистанционному управлению включением.
