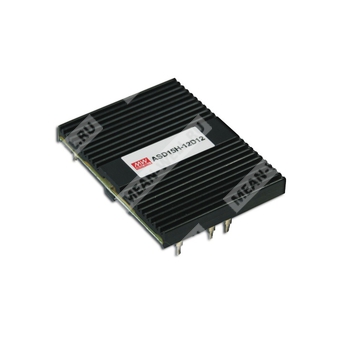

ASD15H-12S12 - изолированный DC/DC преобразователь 15 Вт с одним регулируемым выходом 12 В.
Расшифровка партномера
| Позиция | Значение |
| ASD15H | Серия изолированных DC/DC преобразователей Mean Well мощностью 15 Вт |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| S | Один выход |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Назначение и особенности
ASD15H-12S12 представляет собой компактный регулируемый изолированный DC/DC преобразователь серии ASD15H-S, предназначенный для преобразования входного постоянного напряжения 12 В в стабилизированное выходное напряжение 12 В при выходной мощности до 15 Вт. Изделие выполнено с гальванической развязкой, встроенной защитой от короткого замыкания, перегрузки и перенапряжения, а также с функцией дистанционного включения/выключения.
Особенности
- Широкий диапазон входного напряжения 4:1.
- Гальваническая развязка входа и выхода 0,5 кВ DC для серии 12S.
- Встроенный EMI-фильтр.
- Охлаждение естественной конвекцией воздуха.
- Удалённое управление включением/выключением.
- 100% испытание под полной нагрузкой на прогонку.
- Постоянная частота преобразования 450 кГц.
- Высокая надёжность.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | 0,06…1,25 А |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 75 мВ пик-пик при нагрузке 25%…100% |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% при нагрузке 10%…100% |
| Стабилизация по нагрузке | ±1,0% при нагрузке 10%…100% |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,2…36 В DC |
| Допустимый импульс перенапряжения на входе | 50 В, 10 мс |
| Входной ток | 1,8 А при 12 В DC |
| Потребляемый ток в режиме выключения | 15 мА |
| КПД типовой | 80% |
Защиты
| Параметр | Значение |
| Перегрузка | Более 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение на выходе | 13,8…18 В |
| Короткое замыкание | Автоматическое восстановление после устранения аварии |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | Логическая «1» — разомкнуто: включено; логический «0» — замыкание на вывод 2: выключено |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 0…95% RH, максимальная температура корпуса радиатора 110 °C |
| Температура хранения, влажность | -40…+125 °C, 0…95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 0,5 кВ DC для серии ASD15H-12S |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость вход-выход | 1000 пФ |
Надёжность и исполнение
| Параметр | Значение |
| MTBF | 438 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Масса | 0,03 кг |
Габаритные размеры
| Параметр | Значение |
| Длина × ширина × высота | 50,8 × 38,1 × 9,52 мм |
| Длина × ширина × высота в дюймах | 2 × 1,5 × 0,375 |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 180 шт. |
| Масса упаковки | 6,4 кг |
| Объём упаковки | 0,97 куб. фута |
Соответствие стандартам
| Параметр | Значение |
| Нормативная база | Проектирование с учётом UL1950 и TUV EN60950 |
| Эмиссия ЭМС | Соответствие FCC Part 15 J |
Распиновка
| Вывод | Назначение |
| 1 | Входное напряжение +VIN |
| 2 | Входное напряжение -VIN |
| 3, 5 | Не подключены |
| 4 | Управление включением/выключением |
| 6 | Выходное напряжение +VOUT |
| 7 | Выходное напряжение -VOUT |
| 8 | Подстройка выходного напряжения |
Принцип построения
Устройство содержит входной EMI-фильтр, узел преобразования мощности, выпрямители и выходной фильтр, цепь обнаружения перегрузки, ШИМ-контроллер, цепь защиты от перенапряжения и цепь управления включением.
Примечания
- Если не указано иное, параметры измерены при входном напряжении 12 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены в полосе 20 МГц с использованием витой пары длиной 12 дюймов, на конце которой подключены параллельно конденсаторы 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Короткое замыкание допускается не более 30 секунд.
