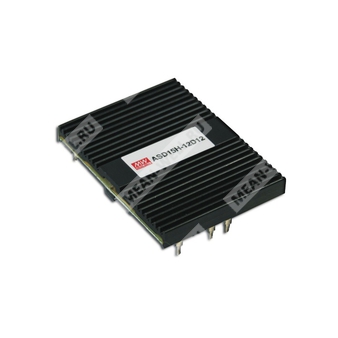

ASD15H-12S15 - 15-ваттный изолированный DC-DC преобразователь со стабилизированным одиночным выходом 15 В для промышленной электроники.
Назначение: модульный DC-DC преобразователь серии ASD15H-S с одним стабилизированным выходом, рассчитанный на работу от источника постоянного тока 12 В и обеспечивающий выходное напряжение 15 В при мощности до 15 Вт.
Назначение и особенности
- Широкий диапазон входного напряжения 4:1.
- Изоляция входа/выхода для DC/DC-применений.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное включение/выключение.
- Испытание на 100% номинальной нагрузки при старении.
- Фиксированная частота коммутации 450 кГц.
- Защита от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| ASD15H |
Серия DC-DC преобразователей Mean Well, 15 Вт |
| 12 |
Номинальное входное напряжение 12 В постоянного тока |
| S |
Одиночный выход |
| 15 |
Номинальное выходное напряжение 15 В |
Выход
| Параметр |
Значение |
| Модель |
ASD15H-12S15 |
| Номинальное выходное напряжение |
15 В |
| Номинальный выходной ток |
1 А |
| Диапазон выходного тока |
0,05 ~ 1 А |
| Номинальная выходная мощность |
15 Вт |
| Пульсации и шум |
75 мВ п-п при нагрузке 25% ~ 100% |
| Допуск по выходному напряжению |
±2,0% |
| Линейная стабилизация |
±1,0% при нагрузке 10% ~ 100% |
| Стабилизация по нагрузке |
±1,0% при нагрузке 10% ~ 100% |
Вход
| Параметр |
Значение |
| Номинальное входное напряжение |
12 В постоянного тока |
| Диапазон входного напряжения |
9,2 ~ 36 В DC |
| Допустимый импульс перенапряжения на входе |
50 В, 10 мс |
| Входной ток |
1,8 А / 12 В DC |
| Потребление тока в режиме отключения |
15 мА |
Эффективность
| Параметр |
Значение |
| КПД |
76% |
Защита
| Параметр |
Значение |
| Перегрузка |
Выше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение выходной мощности, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе (ограничение) |
17,25 ~ 22,5 В |
| Короткое замыкание |
Автоматическое восстановление после устранения неисправности |
Функциональные цепи
| Параметр |
Значение |
| Управление включением/выключением |
Логическая «1» — OPEN: включено; логический «0» — GND: выключено |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Изоляционное напряжение вход/выход |
0,5 кВ DC |
| Сопротивление изоляции вход/выход |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость между входом и выходом |
1000 пФ |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +71 °C |
| Рабочая влажность |
0% ~ 95% RH, без конденсации; температура корпуса радиатора до 110 °C |
| Температура хранения |
-40 ~ +125 °C |
| Влажность хранения |
0% ~ 95% RH |
| Температурный коэффициент |
0,03% / °C (0 ~ 50 °C) |
Надёжность
| Параметр |
Значение |
| MTBF |
438 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Стандарты и ЭМС
| Параметр |
Значение |
| Требования по безопасности |
Проектирование согласно UL1950, TUV EN60950 |
| Соответствие по ЭМС |
FCC Part 15 J |
Механические данные
| Параметр |
Значение |
| Габариты |
50,8 × 38,1 × 9,52 мм |
| Габариты в дюймах |
2" × 1,5" × 0,375" (Д × Ш × В) |
| Масса |
0,03 кг |
| Упаковка |
180 шт. / 6,4 кг / 0,97 куб. фута |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 12,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой служат конденсаторы 0,1 мкФ и 47 мкФ, соединённые параллельно.
3. Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Короткое замыкание: не более 30 секунд.
