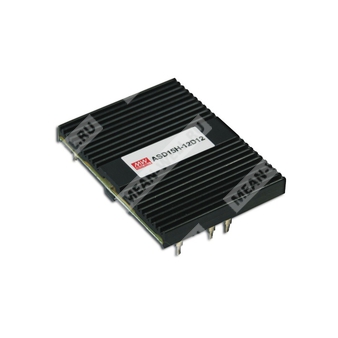

ASD15H-12S3 - 15-ваттный изолированный DC-DC преобразователь со стабилизированным одним выходом 3,3 В для широкого диапазона входного напряжения.
Серия ASD15H-S представляет собой малогабаритный DC-DC преобразователь мощностью 15 Вт с одним стабилизированным выходом, предназначенный для применения в промышленной электронике, системах распределённого питания и узлах с повышенными требованиями к гальванической развязке. Модификация ASD15H-12S3 рассчитана на вход 12 В постоянного тока и формирует выход 3,3 В.
Расшифровка партномера
| ASD15H | Серия DC-DC преобразователей мощностью 15 Вт |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| S | Один стабилизированный выход |
| 3 | Выходное напряжение 3,3 В |
Краткие особенности
- Широкий диапазон входного напряжения 4:1.
- Гальваническая развязка входа и выхода.
- Встроенный EMI-фильтр.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное включение/выключение.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Испытание на 100% полной нагрузке в режиме прогрева.
- Фиксированная частота преобразования 450 кГц.
Параметры выхода
| Модель | ASD15H-12S3 |
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 3,75 А |
| Диапазон выходного тока | 0,18 ... 3,75 А |
| Номинальная выходная мощность | 12,37 Вт |
| Пульсации и шум | 100 мВ пик-пик для 3,3 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% при нагрузке 10% ... 100% |
| Стабилизация по нагрузке | ±1,0% при нагрузке 10% ... 100% |
Параметры входа
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9,2 ... 36 В постоянного тока, импульс до 50 В в течение 10 мс |
| КПД типовой | 72% |
| Входной ток | 1,8 А при 12 В постоянного тока |
| Ток холостого хода при отключении | 15 мА |
Защита
| Перегрузка | Более 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение мощности, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 5,61 ... 6,93 В |
| Короткое замыкание | Режим защиты с автоматическим восстановлением после устранения аварии |
Функциональные параметры
| Управление включением/выключением | Логическая «1» — разомкнуто, включено; логический «0» — соединение с общим проводом, выключено |
| Вход совместимости управления | CMOS или TTL с открытым коллектором |
| Напряжение включения | 5,5 В постоянного тока минимум или разомкнутая цепь |
| Напряжение выключения | 2,5 В постоянного тока максимум или короткое замыкание на вывод 2 |
| Настройка выхода | Подстройка выходного напряжения |
Изоляция и электромагнитная совместимость
| Испытательное напряжение изоляции вход-выход | 0,5 кВ постоянного тока |
| Сопротивление изоляции вход-выход | 100 МОм при 500 В постоянного тока и 25 °C, 70% RH |
| Емкость между входом и выходом | 1000 пФ |
| Соответствие по помехам | FCC Part 15 Class J |
| ЭМИ-фильтрация | Встроенный EMI-фильтр |
Условия эксплуатации
| Рабочая температура | от -25 до +71 °C |
| Рабочая влажность | 0 ... 95% RH, максимальная температура корпуса на теплоотводе 110 °C |
| Температура хранения | от -40 до +125 °C |
| Влажность хранения | 0 ... 95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 ... 50 °C |
| Охлаждение | Свободная конвекция воздуха |
Надёжность, размеры и упаковка
| MTBF | 438 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 50,8 × 38,1 × 9,52 мм |
| Габариты в дюймах | 2,0 × 1,5 × 0,375" |
| Масса одного изделия | 0,03 кг |
| Упаковка | 180 шт. / 6,4 кг / 0,97 куб. фута |
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 12,48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12", оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Короткое замыкание не более 30 секунд. |
Обозначение выводов
| 1 | +VIN |
| 2 | -VIN |
| 3, 5 | Нет вывода |
| 4 | Управление |
| 6 | +VOUT |
| 7 | -VOUT |
| 8 | Подстройка |
Функциональное назначение
ASD15H-12S3 предназначен для преобразования входного постоянного напряжения 12 В в стабилизированное выходное напряжение 3,3 В при мощности до 15 Вт с гальванической развязкой между входом и выходом. Преобразователь рассчитан на применение в аппаратуре автоматизации, телекоммуникационном и промышленном оборудовании, а также в распределённых системах питания, где требуются компактные размеры, высокая надёжность и возможность дистанционного управления включением.
