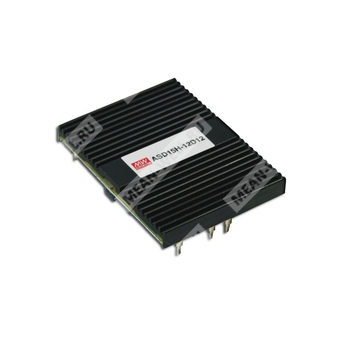

ASD15H-12S5 - компактный изолированный DC-DC преобразователь 15 Вт с одним выходом 5 В и широким диапазоном входного напряжения.
ASD15H-12S5 — модульный DC-DC преобразователь серии ASD15H-S компании Mean Well, предназначенный для преобразования постоянного напряжения питания с изоляцией входа и выхода в стабилизированное выходное напряжение 5 В. Устройство относится к классу источников питания с одним выходом, рассчитано на мощность 15 Вт, имеет встроенный EMI-фильтр, защиту от короткого замыкания, перегрузки и перенапряжения, а также дистанционное включение/выключение.
Расшифровка партномера
| Позиция | Значение |
| ASD15H | Серия изолированных DC-DC преобразователей мощностью 15 Вт |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| S | Один выход |
| 5 | Номинальное выходное напряжение 5 В |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Изоляция входа и выхода для DC/DC-преобразования.
- Встроенный EMI-фильтр.
- Охлаждение естественной конвекцией.
- Удалённое управление включением/выключением.
- Полная нагрузочная проверка на этапе производства.
- Фиксированная частота переключения 450 кГц.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
Назначение
Применяется в промышленной электронике, системах питания и распределения низковольтного постоянного тока, в устройствах, где требуется компактный изолированный источник с одним стабилизированным выходом 5 В.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 3 А |
| Диапазон выходного тока | 0,15...3 А |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 75 мВ п-п (при нагрузке 25%...100%) |
| Допуск по выходному напряжению | ±2,0% |
| Регулировка по линии | ±1,0% при нагрузке 10%...100% |
| Регулировка по нагрузке | ±1,0% при нагрузке 10%...100% |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9,2...36 В постоянного тока |
| Пусковой выброс | 50 В на 10 мс |
| Входной ток | 1,8 А / 12 В постоянного тока |
| Потребление тока в режиме выключения | 15 мА |
| КПД | 74% |
Защита
| Параметр | Значение |
| Перегрузка | Выше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение мощности с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 5,5...7,5 В |
| Тип защиты от перенапряжения | Клемпирование |
| Короткое замыкание | Автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | Логическая «1» — разомкнуто: включено; логический «0» — соединение с землёй: выключено |
| Совместимость управляющего входа | CMOS или открытый коллектор TTL |
| Уровень включения | +5,5 В постоянного тока минимум или разомкнутая цепь |
| Уровень выключения | +2,5 В постоянного тока максимум или короткое замыкание на вывод 2 |
| Подстройка выходного напряжения | 0...100 кОм |
Изоляция и EMC
| Параметр | Значение |
| Напряжение изоляции вход-выход | 0,5 кВ постоянного тока |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Входная/выходная ёмкость | 1000 пФ |
| Соответствие по помехам | FCC Part 15J |
| Требования по безопасности | Конструкция соответствует UL1950, TUV EN60950 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25...+71 °C |
| Рабочая влажность | 0...95% RH, без конденсации |
| Температура корпуса радиатора | 110 °C |
| Температура хранения | -40...+125 °C |
| Влажность хранения | 0...95% RH |
| Температурный коэффициент | 0,03% / °C (0...50 °C) |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 438 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Размеры | 50,8 × 38,1 × 9,52 мм |
| Размеры в дюймах | 2" × 1,5" × 0,375" (Д × Ш × В) |
| Масса | 0,03 кг |
| Упаковка | 180 шт. / 6,4 кг / 0,97 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +VIN |
| 2 | -VIN |
| 3, 5 | Не подключены |
| 4 | CONTROL |
| 6 | +VOUT |
| 7 | -VOUT |
| 8 | TRIM |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 12 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12" и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальный допуск, регулировку по линии и регулировку по нагрузке. |
| 4 | Короткое замыкание не более 30 секунд. |
