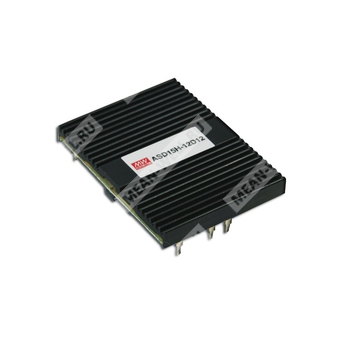

ASD15H-48D12
ASD15H-48D12 - компактный изолированный DC-DC преобразователь 15 Вт с двойным выходом и широким входным диапазоном 18–72 В.
Назначение: стабилизированный модуль питания постоянного тока с двумя выходами, предназначенный для преобразования входного напряжения 48 В в симметричные выходные напряжения, с гальванической развязкой и встроенными защитами.
Расшифровка партномера
| Позиция | Расшифровка |
| ASD | Серия преобразователей постоянного тока |
| 15 | Номинальная мощность 15 Вт |
| H | Исполнение с расширенным диапазоном входного напряжения |
| 48 | Номинальное входное напряжение 48 В |
| D | Двойной выход |
| 12 | Номинальное выходное напряжение: 12 В и -12 В |
Краткое описание
ASD15H-48D12 относится к серии 15 Вт DC-DC регулируемых преобразователей с двойным выходом. Модуль рассчитан на питание от широкого диапазона входного постоянного напряжения, обеспечивает гальваническую развязку входа и выхода, имеет встроенный EMI-фильтр, защиту от перегрузки, короткого замыкания и перенапряжения, а также дистанционное включение/выключение.
Особенности
- Широкий диапазон входного напряжения 4:1.
- Двойной стабилизированный выход.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка входа и выхода.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Проверка на 100 % нагрузки при прогоне (burn-in).
- Фиксированная частота преобразования 450 кГц.
Выход
| Параметр | Значение для ASD15H-48D12 |
| Выходное напряжение | +12 В / -12 В |
| Номинальный ток | 0,62 А / 0,62 А |
| Диапазон тока | 0,03…0,62 А / 0,03…0,62 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 100 мВп-п, при 25 %…100 % нагрузки |
| Допуск выходного напряжения | ±2,0 % |
| Нестабильность по линии | ±1,0 % при 10 %…100 % нагрузки |
| Нестабильность по нагрузке | ±1,0 % при 10 %…100 % нагрузки |
| Защита от перегрузки | Срабатывание выше 105 % от номинальной выходной мощности; ограничение мощности с автоматическим восстановлением |
| Защита от перенапряжения | Ограничение с автоматическим восстановлением после устранения аварии |
| Защита от короткого замыкания | Автоматическое восстановление после устранения аварии |
Вход
| Параметр | Значение для ASD15H-48D12 |
| Номинальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 18…72 В постоянного тока |
| Допустимый импульс перенапряжения | 100 В, 10 мс |
| КПД типовое | 83 % |
| Ток холостого хода / отключения | 0,4 А / 48 В постоянного тока |
| Потребляемый ток в режиме выключения | 15 мА |
| Порог защиты по входу | Не указан отдельно |
Функция управления
| Параметр | Значение |
| Вход управления | Вывод 4 |
| Общий провод управления | Вывод 2 |
| Совместимость по логическим уровням | CMOS или TTL с открытым коллектором |
| Состояние включено | +5,5 В постоянного тока минимум или разомкнутая цепь |
| Состояние выключено | +2,5 В постоянного тока максимум или короткое замыкание на вывод 2 |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,5 кВ DC для серии ASD15H-48D |
| Сопротивление изоляции | 100 МОм / 500 В DC |
| Соответствие стандартам безопасности | Проектирование с учётом UL1950, TUV EN60950 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 0…95 % RH, без конденсации; температура радиатора до 110 °C |
| Температура хранения | -40…+125 °C |
| Влажность хранения | 0…95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
Параметры надёжности и конструкции
| Параметр | Значение |
| MTBF | 438 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 38,1 × 50,8 × 9,52 мм |
| Габариты в дюймах | 1,5″ × 2″ × 0,375″ |
| Масса одного модуля | 0,03 кг |
| Упаковка | 180 шт.; 6,4 кг; 0,97 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +VIN |
| 2 | -VIN |
| 3 | Не используется |
| 4 | CONTROL |
| 5 | COMMON |
| 6 | -VOUT |
| 7 | TRIM |
| 8 | +VOUT |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
4. Короткое замыкание допускается не более 30 секунд.
Прочие сведения
Тип изделия: 15-ваттный DC-DC стабилизированный модуль с двойным выходом.
Промежуточные признаки исполнения по номеру модели указывают на версию для входа 48 В и выходного напряжения 12 В / -12 В.
