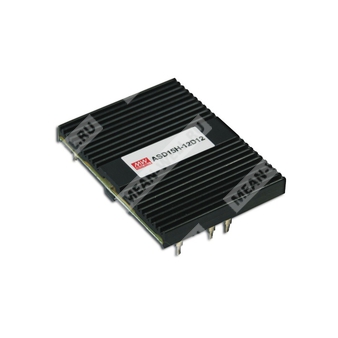

ASD15H-48S12 - изолированный регулируемый DC/DC-преобразователь 15 Вт с широким диапазоном входного напряжения и одним выходом 12 В.
ASD15H-48S12 — это компактный модульный DC/DC-преобразователь серии ASD15H-S с одним стабилизированным выходом 12 В, номинальной мощностью 15 Вт, широким диапазоном входного напряжения 18…72 В DC и гальванической развязкой вход/выход. Предназначен для применения в промышленной электронике, системах питания и телекоммуникационном оборудовании.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| ASD15H |
Серия DC/DC-преобразователей мощностью 15 Вт |
| 48 |
Номинальное входное напряжение 48 В DC |
| S |
Один выход |
| 12 |
Выходное напряжение 12 В DC |
Ключевые особенности
- Широкий диапазон входного напряжения 4:1.
- Гальваническая развязка вход/выход.
- Встроенный EMI-фильтр.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Естественное охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное включение/выключение.
- Испытание на 100% полной нагрузке.
- Фиксированная частота коммутации 450 кГц.
- Высокая надежность и компактное исполнение.
- Соответствие требованиям FCC Part 15J.
Назначение
Источник питания предназначен для построения локальных стабилизированных шин питания 12 В в промышленной аппаратуре, распределенных системах, средствах автоматики и электронных устройствах, требующих изолированного преобразования энергии от 48-вольтовой шины.
Выходные параметры
| Параметр |
Значение для ASD15H-48S12 |
| Номинальное выходное напряжение |
12 В DC |
| Номинальный выходной ток |
1,25 А |
| Диапазон выходного тока |
0,06…1,25 А |
| Номинальная выходная мощность |
15 Вт |
| Пульсации и шум |
75 мВ п-п (при нагрузке 25%…100%) |
| Допуск по выходному напряжению |
±1,0% при нагрузке 10%…100% |
| Линейная стабилизация |
±1,0% при нагрузке 10%…100% |
| Стабилизация по нагрузке |
±1,0% при нагрузке 10%…100% |
Входные параметры
| Параметр |
Значение для ASD15H-48S12 |
| Номинальное входное напряжение |
48 В DC |
| Диапазон входного напряжения |
18…72 В DC |
| Допустимый импульс перенапряжения по входу |
100 В, 10 мс |
| Входной ток |
0,4 А / 48 В DC |
| Потребляемый ток в режиме отключения |
15 мА |
Параметры эффективности
| Параметр |
Значение для ASD15H-48S12 |
| Коэффициент полезного действия, тип. |
80% |
Защита и функции
| Параметр |
Значение для ASD15H-48S12 |
| Защита от перегрузки |
Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение мощности, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
17,25…22,5 В |
| Защита от короткого замыкания |
Автоматическое восстановление после устранения неисправности |
| Дистанционное включение/выключение |
Логическая «1» — разомкнуто или ON; логический «0» — GND или OFF |
Электрическая прочность и изоляция
| Параметр |
Значение для ASD15H-48S12 |
| Испытательное напряжение изоляции вход/выход |
1,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость между входом и выходом |
1000 пФ |
Эксплуатационные условия
| Параметр |
Значение для ASD15H-48S12 |
| Рабочая температура |
-25…+71 °C |
| Рабочая влажность |
0…95% RH, без конденсации, температура корпуса радиатора до 110 °C |
| Температура хранения и влажность |
-40…+125 °C, 0…95% RH |
| Температурный коэффициент |
0,03%/°C (0…50 °C) |
Надежность
| Параметр |
Значение для ASD15H-48S12 |
| MTBF |
438 тыс. ч, MIL-HDBK-217F (25 °C) |
Конструктивные параметры
| Параметр |
Значение для ASD15H-48S12 |
| Габаритные размеры |
50,8 × 38,1 × 9,52 мм |
| Габаритные размеры в дюймах |
2,0 × 1,5 × 0,375 |
| Масса |
0,03 кг |
| Упаковка |
180 шт.; 6,4 кг; 0,97 куб. фута |
Подключение выводов
| Номер вывода |
Назначение |
| 1 |
+VIN |
| 2 |
-VIN |
| 3, 5 |
Нет вывода |
| 4 |
CONTROL |
| 6 |
+VOUT |
| 7 |
-VOUT |
| 8 |
TRIM |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
- Короткое замыкание не более 30 секунд.
