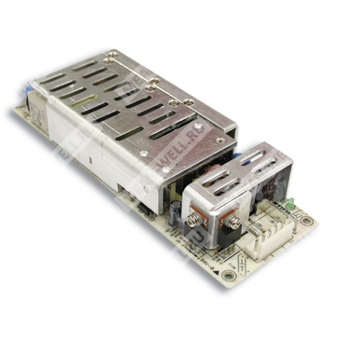

ASP-150-12 — AC/DC источник питания 150 Вт с активной коррекцией коэффициента мощности для промышленной аппаратуры.
ASP-150-12 — одно выходной импульсный источник питания серии ASP-150 с активным PFC, универсальным входом переменного тока, защитами по короткому замыканию, перегрузке, перенапряжению и перегреву.
Расшифровка партномера
| Партномер | Расшифровка |
| ASP | Серия источников питания Mean Well ASP |
| 150 | Номинальная мощность 150 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF ≥ 0,95.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Высокая удельная мощность: 8,4 Вт/дюйм3.
- Испытание при 100% полной нагрузке в режиме burn-in.
- Потребление мощности без нагрузки менее 1 Вт при 240 В AC.
- Применение технологии ZCS/ZVS для снижения рассеиваемой мощности.
- Монтаж на шасси с обязательным заземлением.
Выходные параметры
| Модель | ASP-150-12 |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный ток | 11 А |
| Диапазон тока | 0...11 А |
| Номинальная мощность | 132 Вт |
| Диапазон подстройки выходного напряжения | 11...13,2 В |
| Пульсации и шум | 150 мВ пик-пик |
| Погрешность установки, линейная стабилизация и стабилизация по нагрузке | ±2,0% / ±0,5% / ±1,0% |
| Время запуска и нарастания | 3000 мс, 80 мс при полной нагрузке |
| Время удержания | 50 мс при 230 В AC, 16 мс при 115 В AC при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90...264 В AC / 127...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 230 В AC; PF ≥ 0,98 при 115 В AC, при полной нагрузке |
| КПД | 88% |
| Входной ток | 2 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 80 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Защиты
| Перегрузка | 105...135% от номинальной выходной мощности |
| Порог защиты по перегрузке | 13,7...16,2 В |
| Тип защиты по перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,7...16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | 90°C ±10°C, датчик на радиаторе силового транзистора (RTH2) |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -20...+60°C |
| Температура хранения и влажность | -20...+85°C, 10...95% RH |
| Температурный коэффициент | ±0,05%/°C (0...50°C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность, габариты, масса и упаковка
| MTBF | 149,3 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Габаритные размеры | 169 × 60,7 × 28,5 мм (Д × Ш × В) |
| Масса | 0,32 кг |
| Упаковка | 48 шт.; 15,8 кг; 0,79 CUFT |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 4,25 кВ DC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) |
| Эмиссия | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A |
Подключение и конструкция
| Входной разъем | CN1: JST B5P-VH или эквивалент |
| Назначение контактов входного разъема | 1 — AC/L; 2,4 — без вывода; 3 — AC/N; 5 — FG |
| Выходной разъем | CN2: JST B6P-VH или эквивалент |
| Назначение контактов выходного разъема | 1,2,3 — -V; 4,5,6 — +V |
| Заземление | CN1: контакт 5, а также точки M1 и M2 должны быть заземлены |
| Требование к радиаторам | HS1, HS3 и HS2, HS3 не должны быть закорочены |
| Предохранитель | T4A/250V, AC |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Радиаторы HS1, HS3 и HS2, HS3 не должны быть закорочены.
