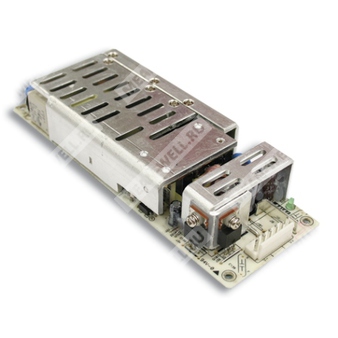

ASP-150-15 - импульсный AC/DC источник питания на 15 В с функцией активной коррекции коэффициента мощности.
Расшифровка партномера ASP-150-15
| ASP | Серия источников питания Mean Well ASP |
| 150 | Номинальная мощность серии: 150 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Краткое описание
ASP-150-15 — это одноканальный импульсный источник питания AC/DC мощностью до 150 Вт с универсальным входом, активной коррекцией коэффициента мощности и естественным охлаждением. Предназначен для промышленной аппаратуры, систем автоматики, телекоммуникационного и электронного оборудования, где требуется стабилизированное напряжение 15 В постоянного тока.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Высокая удельная мощность: 8,4 Вт/дюйм³.
- Испытание на обкатку при 100% полной нагрузке.
- Потребление холостого хода менее 1 Вт при 240 В переменного тока.
- Применение технологии ZCS/ZVS для снижения рассеиваемой мощности.
- 3 года гарантии.
Выход
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 9,5 А |
| Диапазон выходного тока | 0 … 9,5 А |
| Номинальная мощность | 142,5 Вт |
| Диапазон регулировки выходного напряжения | 14 … 17 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 3000 мс, 80 мс при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум, максимум | 180 мВ п-п |
| Допуск выходного напряжения | включает допуск установки, стабилизацию по сети и нагрузке |
Вход
| Диапазон входного напряжения | 90 … 264 В AC |
| Диапазон входного напряжения постоянного тока | 127 … 370 В DC |
| Диапазон частоты сети | 47 … 63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,95 при 230 В AC; PF ≥ 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 88% |
| Входной ток, тип. | 1 А при 230 В AC; 2 А при 115 В AC |
| Пусковой ток, тип. | 80 А при 230 В AC, холодный запуск |
| Ток утечки | <2 мА при 240 В AC |
Защиты
| Перегрузка | 105 … 135% от номинальной выходной мощности |
| Порог срабатывания защиты по перегрузке | для версии 15 В: 17,5 … 20,25 В |
| Тип защиты по перегрузке | режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 17,5 … 20,25 В |
| Тип защиты от перенапряжения | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | 90℃ ±10℃, датчик RTH2 на радиаторе силового транзистора |
| Тип защиты от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Рабочая температура | -20 … +60℃ |
| Температура хранения и влажность | -20 … +85℃, 10 … 95% RH |
| Температурный коэффициент | ±0,05%/℃ (0 … 50℃) |
| Вибрация | 10 … 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и ресурсы
| MTBF | 149,3 тыс. ч минимум, MIL-HDBK-217F (25℃) |
Габариты и масса
| Размеры | 169 × 60,7 × 28,5 мм (Д × Ш × В) |
| Масса | 0,32 кг |
| Упаковка | 48 шт.; 15,8 кг; 0,79 CUFT |
Требования по безопасности и ЭМС
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) |
| Помехоэмиссия | соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A |
| Испытательное напряжение изоляции | вход-выход: 4,25 кВ DC; вход-земля: 2,0 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25℃ / 70% RH |
Подключение
| Входной разъём | JST B5P-VH или эквивалент |
| Назначение контактов входного разъёма | 1 — AC/L; 2, 4 — без вывода; 3 — AC/N; 5 — FG |
| Выходной разъём | JST B6P-VH или эквивалент |
| Назначение контактов выходного разъёма | 1, 2, 3 — -V; 4, 5, 6 — +V |
| Рекомендованные ответные части | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Радиаторы HS1, HS3 и HS2, HS3 не должны быть закорочены.
- Требуется заземление: контакт 5 разъёма CN1, а также точки M1 и M2 должны быть подключены к защитному заземлению.
