ASP-150-20 - импульсный AC/DC источник питания 150 Вт с коррекцией коэффициента мощности для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Значение | Интерпретация |
| ASP | Серия | Компонент серии ASP |
| 150 | Номинальная мощность | 150 Вт |
| 20 | Номинальное выходное напряжение | 20 В постоянного тока |
Краткое описание

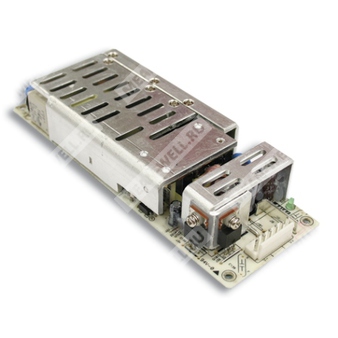

ASP-150-20 представляет собой одноканальный импульсный источник питания открытого исполнения мощностью 150 Вт с универсальным диапазоном входного напряжения переменного тока, встроенной активной коррекцией коэффициента мощности и полным набором защит для применения в промышленной электронике и оборудовании автоматизации.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF ≥ 0,95.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение естественной конвекцией воздуха.
- Высокая удельная мощность: 8,4 Вт/дюйм.
- Испытание на работу при 100% полной нагрузке после прогрева.
- Потребление мощности без нагрузки менее 1 Вт при 240 В AC.
- Применение технологий ZCS/ZVS для снижения рассеиваемой мощности.
- Габариты, пригодные для компактного встраиваемого монтажа.
- 3 года гарантии.
Выход
| Параметр | Значение для ASP-150-20 |
| Выходное напряжение постоянного тока | 20 В |
| Номинальный ток | 7,5 А |
| Диапазон выходного тока | 0 ~ 7,5 А |
| Номинальная мощность | 150 Вт |
| Диапазон подстройки выходного напряжения | 17 ~ 22 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Уровень пульсаций и шума | 200 мВ п-п |
| Точность уставки, время нарастания | 3000 мс, 80 мс при полной нагрузке |
| Время удержания | 50 мс при 230 В AC, 16 мс при 115 В AC, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,95 при 230 В AC, PF ≥ 0,98 при 115 В AC, полная нагрузка |
| КПД, тип. | 90% |
| Входной ток, тип. | 2 А при 115 В AC, 1 А при 230 В AC |
| Пусковой ток, тип. | 80 А при холодном старте, 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Функция защиты | Условие срабатывания | Реакция |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,5 ~ 32,4 В | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 90°C ±10°C, датчик RTH2 на радиаторе силового транзистора | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -20 ~ +60°C |
| Температура хранения, влажность | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 149,3 тыс. ч минимум, по MIL-HDBK-217F (25°C) |
| Габариты | 169 × 60,7 × 28,5 мм (Д × Ш × В) |
| Масса | 0,32 кг |
| Упаковка | 48 шт.; 15,8 кг; 0,79 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 4,25 кВ DC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Подключение
| Входной разъем | JST B5P-VH или эквивалент |
| Назначение контактов входа | 1: AC/L; 2,4: без вывода; 3: AC/N; 5: FG |
| Выходной разъем | JST B6P-VH или эквивалент |
| Назначение контактов выхода | 1,2,3: -V; 4,5,6: +V |
| Заземление | CN1: контакт 5, M1 и M2 являются защитным заземлением и должны быть заземлены |
Механические данные
| Параметр | Значение |
| Корпус | Открытое исполнение |
| Монтаж | Встраиваемый, с крепежными отверстиями |
| Примечание по радиаторам | HS1, HS3 и HS2, HS3 нельзя закорачивать |
| Предохранитель | T4A/250V AC |
| Индикация | Светодиод |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Радиаторы HS1, HS3 и HS2, HS3 не должны быть замкнуты между собой.
