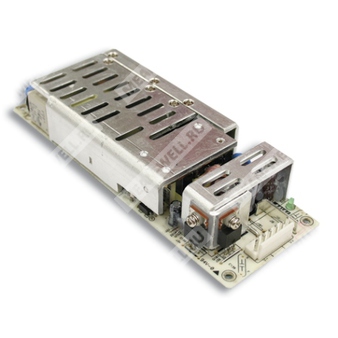

ASP-150-24 - импульсный источник питания 24 В с активной коррекцией коэффициента мощности и полным набором защит.
Расшифровка партномера
| ASP | Серия источников питания ASP |
| 150 | Номинальная мощность класса 150 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Краткое описание
ASP-150-24 — это одновыходовой AC/DC источник питания мощностью 151,2 Вт с универсальным входом, активной коррекцией коэффициента мощности, естественным охлаждением и защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Высокая удельная мощность: 8,4 Вт/дюйм³.
- Испытание на 100% полной нагрузки в режиме burn-in.
- Потребление на холостом ходу менее 1 Вт при 240 В AC.
- Применение технологии ZCS/ZVS для снижения рассеиваемой мощности.
- 3 года гарантийного срока.
Применение
Промышленные и телекоммуникационные системы питания, устройства автоматизации, электронное оборудование общего промышленного назначения, системы, требующие 24 В стабилизированного питания и повышенного электромагнитного соответствия.
Основные параметры
| Выходное напряжение | 24 В |
| Номинальный ток нагрузки | 6,3 А |
| Диапазон тока нагрузки | 0–6,3 А |
| Номинальная мощность | 151,2 Вт |
| Регулировка выходного напряжения | 22–27 В |
| Пульсации и шум | 240 мВ p-p |
| Точность стабилизации по выходу | ±1,0% |
Входные параметры
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 230 В AC; PF ≥ 0,98 при 115 В AC, полная нагрузка |
| Типовой КПД | 90% |
| Пусковой ток | 80 А при 230 В AC, холодный пуск |
| Типовой входной ток | 2 А при 115 В AC; 1 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Выходные параметры и динамика
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 3000 мс, 80 мс при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, полная нагрузка |
Защиты
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,5–32,4 В |
| Тип защиты при перенапряжении | Выключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 90℃ ±10℃, датчик на радиаторе силового транзистора |
| Тип защиты при перегреве | Выключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | -20…+60℃ |
| Температура и влажность хранения | -20…+85℃, 10–95% RH |
| Температурный коэффициент | ±0,05%/℃ (0…50℃) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность
| MTBF | 149,3 тыс. ч минимум по MIL-HDBK-217F (25℃) |
ЭМС и безопасность
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) |
| Эмиссия ЭМС | EN55032 (CISPR32) Класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | EN61000-4-2,3,4,5,6,8,11; уровень light industry; критерий A |
| Испытательное напряжение | I/P-O/P: 4,25 кВ DC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25℃ / 70% RH |
Механические данные
| Габаритные размеры | 169 × 60,7 × 28,5 мм (Д × Ш × В) |
| Масса | 0,32 кг |
| Упаковка | 48 шт.; 15,8 кг; 0,79 CUFT |
Подключение
| Входной разъём | JST B5P-VH или эквивалент |
| Назначение входного разъёма | 1 — AC/L; 3 — AC/N; 5 — FG; 2,4 — без вывода |
| Согласующая ответная часть | JST VHR и JST SVH-21T-P1.1 или эквивалент |
| Выходной разъём | JST B6P-VH или эквивалент |
| Назначение выходного разъёма | 1,2,3 — -V; 4,5,6 — +V |
| Согласующая ответная часть | JST VHR и JST SVH-21T-P1.1 или эквивалент |
| Заземление | CN1: вывод 5, точки M1 и M2 являются цепями защитного заземления и должны быть заземлены |
Примечания
| 1 | Все параметры, не оговорённые особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент для установки в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
| 5 | Радиаторы HS1, HS3 и HS2, HS3 не должны быть замкнуты. |
