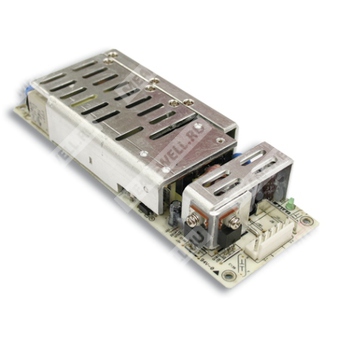

ASP-150-48 - импульсный AC/DC источник питания 48 В с активной коррекцией коэффициента мощности для промышленной аппаратуры.
Расшифровка партномера
| ASP | Серия источников питания Mean Well ASP |
| 150 | Номинальная мощность 150 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
Назначение
ASP-150-48 — это одно-выходной источник питания промышленного исполнения с универсальным входом переменного тока, активной коррекцией коэффициента мощности и защитами по короткому замыканию, перегрузке, перенапряжению и перегреву. Предназначен для питания электронных и электротехнических устройств в составе промышленного оборудования.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности, PF ≥ 0,95.
- Охлаждение за счёт свободной конвекции воздуха.
- Высокая удельная мощность: 8,4 Вт/дюйм³.
- Испытание при 100% полной нагрузке на наработку.
- Потребление на холостом ходу менее 1 Вт при 240 В AC.
- Применена технология ZCS/ZVS для снижения рассеиваемой мощности.
Основные параметры
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 3,2 А |
| Диапазон выходного тока | 0…3,2 А |
| Номинальная мощность | 153,6 Вт |
| Регулировка выходного напряжения | 45,6…52,8 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления, время нарастания | 3000 мс, 80 мс при полной нагрузке |
| Время удержания | 50 мс при 230 В AC, 16 мс при 115 В AC, полная нагрузка |
| Допуск выходного напряжения | Включает допуск установки, нестабильность по сети и по нагрузке |
Вход
| Диапазон входного напряжения | 90…264 В AC / 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | ≥ 0,95 при 230 В AC; ≥ 0,98 при 115 В AC, полная нагрузка |
| КПД | 89% |
| Пусковой ток | 80 А при 230 В AC, холодный запуск |
| Потребляемый ток | 1 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Выход
| Номинальное напряжение | 48 В DC |
| Номинальный ток | 3,2 А |
| Диапазон тока | 0…3,2 А |
| Номинальная мощность | 153,6 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Диапазон регулировки напряжения | 45,6…52,8 В |
| Порог защиты от перенапряжения | 53,3…64,8 В |
Защиты
| Защита от перегрузки | 105…135% от номинальной выходной мощности, тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 53,3…64,8 В, тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | 90℃±10℃, контроль по радиатору силового транзистора, тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -20…+60℃ |
| Температура хранения | -20…+85℃ |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,05%/℃ (0…50℃) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход/выход | 4,25 кВ DC |
| Испытательное напряжение изоляции вход/корпус | 2,0 кВ AC |
| Испытательное напряжение изоляции выход/корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25℃ / 70% RH |
Надёжность, размеры и упаковка
| MTBF | 149,3 тыс. ч минимум, MIL-HDBK-217F (25℃) |
| Габариты | 169 × 60,7 × 28,5 мм (Д × Ш × В) |
| Масса | 0,32 кг |
| Упаковка | 48 шт.; 15,8 кг; 0,79 куб. фута |
Соответствие стандартам
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A |
Подключение
Входной разъём питания CN1: JST B5P-VH или аналог.
| Контакт 1 | AC/L |
| Контакт 2, 4 | Нет контакта |
| Контакт 3 | AC/N |
| Контакт 5 | FG |
| Стыкуемая часть | JST VHR или аналог |
| Клемма | JST SVH-21T-P1.1 или аналог |
Выходной разъём CN2: JST B6P-VH или аналог.
| Контакты 1, 2, 3 | -V |
| Контакты 4, 5, 6 | +V |
| Стыкуемая часть | JST VHR или аналог |
| Клемма | JST SVH-21T-P1.1 или аналог |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Теплоотводы HS1, HS3 и HS2, HS3 не должны быть закорочены.
- Заземление обязательно; контакты CN1:5, M1 и M2 являются точками защитного заземления и должны быть заземлены.
