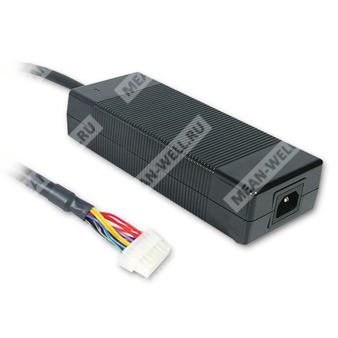

ATX-100 - AC-DC преобразователь питания формата ATX с активным PFC, пятью выходными линиями и функциями защит.
Ниже приведено расширенное описание источника питания ATX-100, выполненное по данным спецификации.
Расшифровка партномера
| Партномер | Расшифровка |
| ATX | Источник питания стандартa ATX для персональных компьютеров и совместимого оборудования |
| 100 | Номинальная мощность класса 100 Вт |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Поддержка 3-полюсного сетевого входа IEC320-C14.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Класс I по электробезопасности с защитным заземлением.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Светодиодная индикация наличия питания.
- Потребление холостого хода менее 1 Вт при 240 В AC.
Назначение
Блок питания предназначен для формирования набора стабилизированных выходных напряжений формата ATX: 3,3 В, 5 В, 12 В, -12 В и 5VSB, а также для выдачи управляющих и сигнальных цепей PS-ON и PW-OK.
Выходные параметры
| Параметр | CH1 | CH2 | CH3 | CH4 | CH5 |
| Выходное напряжение | 3,3 В | 5 В | 12 В | -12 В | 5VSB |
| Номинальный ток | 5 А | 6 А | 3,75 А | 0,3 А | 1 А |
| Диапазон тока | 0 ~ 6 А | 0 ~ 8 А | 1 ~ 7 А | 0 ~ 0,5 А | 0 ~ 2 А |
| Номинальная мощность | 50 Вт |
| Кратковременная мощность | 100 Вт непрерывно, 125 Вт в течение 7 мин., 150 Вт в течение 3 мин. |
| Пульсации и шум, макс. | 100 мВ п-п | 100 мВ п-п | 120 мВ п-п | 120 мВ п-п | 100 мВ п-п |
| Допуск напряжения | ±5,0% | ±5,0% | ±5,0% | ±10% | ±5,0% |
| Регулировка по линии | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Регулировка по нагрузке | ±5,0% | ±5,0% | ±5,0% | ±10% | ±5,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF более 0,95 при полной нагрузке |
| КПД, тип. | 80% |
| Входной ток, тип. | 1,4 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, тип. | Холодный пуск менее 60 А при 230 В AC |
| Ток утечки, макс. | Менее 2 мА при 240 В AC |
Динамические характеристики
| Параметр | Значение |
| Время запуска и нарастания | 3000 мс, 80 мс при полной нагрузке |
| Время удержания | 40 мс при полной нагрузке |
Защиты
| Тип защиты | Уставка / поведение |
| Перегрузка | Отключение выходного напряжения, кроме 5VSB; восстановление после повторного включения |
| Перенапряжение | Отключение выходного напряжения, кроме 5VSB; восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, кроме 5VSB; восстановление после повторного включения |
| Уставка перегрузки | 3,7 ~ 4,1 В для 3,3 В; 5,7 ~ 6,5 В для 5 В; 13,2 ~ 14,4 В для 12 В |
| Уставка перегрева | 100 °C ±5 °C, контроль по радиатору силового транзистора |
Сигнальные функции
| Параметр | Значение |
| Сигнал Power OK | Совместимый с TTL, задержка 100 ~ 500 мс после запуска |
| Сигнал PS-ON | Включение: PS-ON = «Low» или <0,8 В; выключение: PS-ON = «High» или >2 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 60 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 152 000 часов минимум по MIL-HDBK-217F при 25 °C |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | Разработка по UL60950-1, IEC60950-1; сертификация CB, TUV |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | EN55022 (CISPR22) Class B, EN61204-3, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; light industry level, criteria A |
Механические параметры
| Параметр | Значение |
| Габариты | 210 × 85 × 46 мм |
| Длина кабеля | 650 мм ±50 мм |
| Тип входного разъема | MOLEX 39-01-2200 или эквивалент |
Упаковка
| Параметр | Значение |
| Масса | 1,12 кг |
| Количество в упаковке | 12 шт. |
| Масса упаковки | 14,5 кг |
| Объем упаковки | 0,95 куб. фут. |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с помощью витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает регулировку по линии, регулировку по нагрузке и допустимую пульсацию.
- Регулировка по линии измеряется от минимального до максимального значения входного напряжения при номинальной нагрузке.
- Выходная мощность каждого канала не должна превышать его максимального значения, при этом суммарная нагрузка не должна превышать максимальную выходную мощность 100 Вт.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям EMC.
- 5VSB: пиковая нагрузка 2 А в течение 10 секунд.
- Суммарная мощность линий 5 В и 3,3 В должна быть менее 50 Вт.
- 125 Вт пиковая нагрузка: 7 мин./ч; 150 Вт пиковая нагрузка: 3 мин./ч.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтирования для подробностей.
- Гарантия основана на 12 часах работы в сутки.
- Снижение допустимой нагрузки по температуре окружающей среды: 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте более 2000 м.
