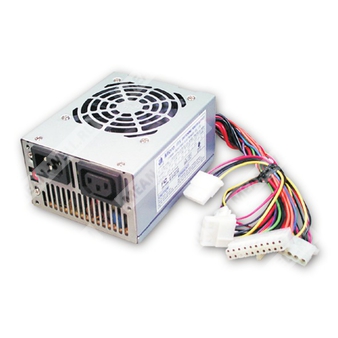

ATX-68A — источник питания Micro ATX мощностью 150 Вт для персональных компьютеров.
Краткое назначение
ATX-68A представляет собой импульсный источник питания форм-фактора Micro ATX мощностью 150 Вт, предназначенный для питания узлов персональных компьютеров и совместимых электронных систем. Блок обеспечивает несколько выходных напряжений, сигналы Power Good и Power Fail, а также защиту от перегрузки и короткого замыкания.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| ATX | Форм-фактор источника питания для компьютерных систем ATX / Micro ATX |
| 68 | Серия или модель изделия в линейке производителя |
| A | Исполнение в рамках серии ATX-68A |
Особенности
- Выбор диапазона входного переменного напряжения переключателем.
- Наличие выходного сигнала Power Good.
- Наличие выходного сигнала Power Fail.
- Высокий КПД.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- 100% испытание при полной нагрузке.
- Низкая стоимость.
- Соответствие требованиям CSA, CB, FCC, CE.
- Конструкция для установки в компьютерные системы Micro ATX.
Выходные параметры
| Параметр | CH1 | CH2 | CH3 | CH4 | Резервный канал |
|---|
| Выходное напряжение | 3,3 В | 5 В | 12 В | -12 В | 5 ВSB |
| Минимальный ток | 1,2 А | 1,0 А | 0,1 А | 0,1 А | 0 А |
| Максимальный ток | 6,0 А | 12 А | 5,0 А | 0,3 А | 0,75 А |
| Номинальная выходная мощность | 150 Вт, продолжительная |
| Пульсации и шум | 50 мВп-п | 50 мВп-п | 120 мВп-п | 120 мВп-п | 50 мВп-п |
| Линейная стабилизация | ±1% | ±1% | ±1% | ±2% | ±1% |
| Нагрузочная стабилизация | ±5% | ±5% | ±5% | ±10% | ±5% |
| Время удержания | 16 мс минимум при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Переменное входное напряжение | 115 / 230 В~; 1 / 0,5 А |
| Диапазон входного напряжения | 100 ~ 132 В~ / 200 ~ 264 В~; выбор переключателем |
| Диапазон частоты | 47 ~ 63 Гц |
| Типовой КПД | 70% |
| Пусковой ток | 40 А / 115 В~; 80 А / 230 В~ |
| Ток утечки | 3,5 мА / 240 В~ |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, повторное включение для восстановления |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Отключение выходного напряжения, повторное включение для восстановления |
Функциональные сигналы
| Сигнал | Параметры |
|---|
| Power Good | TTL-совместимый сигнал с задержкой 100 ~ 500 мс после подачи питания |
| Power Fail | TTL-совместимый сигнал опускается минимум на 1 мс до снижения +5 В ниже 4,7 В |
| PS-ON | Включение: «Low» или <0,8 В; выключение: «Hi» или >2 В |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +40 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | 0,05% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 200 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL1950, CSA22.2 approved |
| Испытательное напряжение | I/P-O/P, I/P-FG: 1,5 кВ~ |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 50 МОм / 500 В= / 25 °C / 70% RH |
| Излучаемые помехи и проводимые помехи | Соответствие EN55022 (CISPR22) Class B, FCC part 15 Class B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Устойчивость к электромагнитным воздействиям | Соответствие EN61000-4-2, 3, 4; уровень light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
|---|
| MTBF | 100 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 125 × 100 × 64 мм (Д × Ш × В) |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 19 кг / картонная коробка |
| Охлаждение | Принудительная вентиляция встроенным вентилятором постоянного тока 8 см |
Разъёмы
| Разъём | Количество | Тип |
|---|
| Основной разъём питания ATX | 1 | MOLEX 39-01-2200 или эквивалент |
| Периферийный разъём питания | 3 | MOLEX 8981-04P или эквивалент |
| Разъём питания дисковода | 1 | AMP 171822-4 или эквивалент |
| Разъём питания +12 В | 1 | MOLEX 39-01-2040 или эквивалент |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на параллельное соединение конденсаторов 0,1 мкФ и 47 мкФ.
- Нагрузочная стабилизация измеряется в диапазоне от 20% до 100% максимальной нагрузки.
