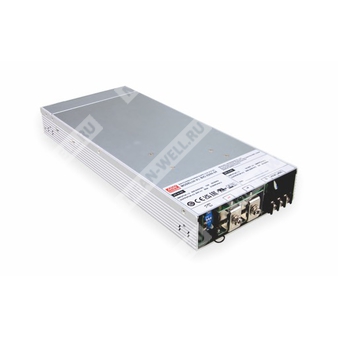

BIC-2200-24 - двунаправленный источник питания на 24 В с функцией рекуперации энергии для AC/DC и DC/AC преобразования.
Серия BIC-2200 представляет собой полноцифровой двунаправленный источник питания мощностью 2,2 кВт в низкопрофильном исполнении 1U. Модификация BIC-2200-24 рассчитана на номинальное выходное напряжение 24 В и предназначена для преобразования энергии в двух направлениях: из сети переменного тока в постоянный ток и обратно, с возвратом энергии в сеть.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | BIC | Серия двунаправленных источников питания с рекуперацией энергии |
| 2 | 2200 | Номинальная мощность серии 2200 Вт |
| 3 | 24 | Номинальное выходное напряжение 24 В |
Описание
Источник питания BIC-2200-24 предназначен для управления потоком энергии между сетью переменного тока и нагрузкой или аккумуляторной системой. В режиме AC/DC устройство преобразует энергию сети в постоянное напряжение для питания нагрузки или зарядки аккумулятора. В режиме DC/AC устройство принимает постоянную энергию от источника постоянного тока и возвращает её обратно в сеть переменного тока.
Устройство выполнено в полностью цифровой архитектуре и допускает применение в системах формирования и тестирования аккумуляторов, в системах V2G, зарядных станциях, морских зарядных модулях, установках кинетической рекуперации, электролизных и водоочистных системах.
Основные особенности
- Низкопрофильное исполнение 1U.
- Полностью цифровая схема управления.
- КПД до 93% в режимах AC/DC и DC/AC.
- Время переключения между AC/DC и DC/AC: 1 мс.
- Активное распределение тока при параллельной работе до 9 модулей.
- Низкий уровень суммарных гармонических искажений: менее 3% в обоих режимах преобразования.
- Наличие модели с интерфейсом CANBus для принудительного задания режима зарядки/разрядки.
- Комплексная защита: антиостровной режим, защита от пропадания сети переменного тока, перенапряжения, перегрузки, перегрева, короткого замыкания.
- Поддержка работы в трёхфазной четырёхпроводной сети переменного тока.
Применение
- Формирование и градуировка аккумуляторных ячеек.
- Системы V2G (vehicle-to-grid).
- Морские зарядные модули.
- Зарядные станции для электрических скутеров и транспортных средств.
- Системы кинетической рекуперации энергии.
- Электролизные установки.
- Системы очистки сточных вод.
Таблица параметров
Выход
| Параметр | BIC-2200-24 |
| Номинальное напряжение | 24 В |
| Номинальный ток | 90 А |
| Регулировка выходного напряжения | 19 ~ 28 В |
| Диапазон напряжения полной мощности | 19 ~ 28 В |
| Номинальная мощность | 2160 Вт |
| Пульсации и шум | 260 мВ п-п максимум |
| Диапазон тока | 0 ~ 90 А |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 1800 мс, 60 мс / 230 В переменного тока при полной нагрузке |
Вход
| Параметр | BIC-2200-24 |
| Диапазон напряжения переменного тока | 180 ~ 264 В переменного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,98 / 230 В переменного тока при полной нагрузке |
| КПД | 93% |
| Пусковой ток | Холодный старт 35 А / 230 В переменного тока |
| Ток утечки | < 2 мА / 230 В переменного тока |
| Номинальная входная мощность | 1800 Вт |
Режим DC/AC
| Параметр | BIC-2200-24 |
| Диапазон входного постоянного напряжения | 19 ~ 28 В |
| Максимальный входной ток | 75 А |
| Выходная мощность при 240 В | 1720 Вт |
| Диапазон выходного напряжения переменного тока | 180 ~ 264 В переменного тока, определяется сетью переменного тока |
| Диапазон частоты | 47 ~ 63 Гц, определяется сетью переменного тока |
| Выходной ток переменного тока | 7,5 А / 230 В переменного тока |
| Коэффициент мощности | 0,99 / 230 В переменного тока при полной нагрузке |
| КПД | 90,5% |
| Суммарные гармонические искажения | < 3% при нагрузке 100% / 230 В переменного тока |
Защита
| Параметр | BIC-2200-24 |
| Перегрузка | 105 ~ 115% от номинальной выходной мощности |
| Короткое замыкание | Ограничение постоянным током, отключение DC-выхода через 5 с после снижения DC-выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 17,6 ~ 20,8 В; защита: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Островной режим | Отключение AC-выхода, восстановление после повторного включения |
| Удалённое включение/выключение | Электрический сигнал или сухой контакт: замыкание — включение, размыкание — выключение |
| Сигнал аварии | Изолированный TTL-выход для T-Alarm, DC-OK и Fault |
Функции
| Параметр | BIC-2200-24 |
| Скорость переключения направления | 1 мс |
| Диапазон регулировки тока | 0 ~ 90 А |
| Режим определения направления | Автоматическое определение или ручное переключение |
| Режим батареи | Поддерживается только для модели CANBus |
| Команда направления | DIRECTION_CTRL = 00h: AC to DC (зарядка); DIRECTION_CTRL = 01h: DC to AC (разрядка) |
Сигналы и интерфейсы
| Параметр | BIC-2200-24 |
| Дополнительное питание | 12 В / 0,5 А, допускается пульсация 150 мВ п-п |
| Напряжение +12V-AUX | 11,4 ~ 12,6 В относительно GND-AUX |
| Напряжение +5V-AUX | 4,5 ~ 5,5 В относительно GND-AUX, используется только для Remote ON/OFF |
| DC-OK | Высокий уровень при Vout ≤ 80% ±5%; низкий уровень при Vout ≥ 80% ±5% |
| Fault | Высокий уровень при Vac ≤ 165 В действующего значения, OLP, SCP, OTP, OVP, AC Fail, блокировке вентилятора, защите от островного режима; низкий уровень при Vac ≥ 175 В действующего значения и нормальной работе |
| T-ALARM | Высокий уровень при превышении температурного порога аварии или отказе вентилятора; низкий уровень при нормальной температуре и исправной работе вентиляторов |
| DA/DB | Дифференциальный цифровой сигнал для параллельного управления |
| CANH/CANL | Для модели CANBus: линии данных интерфейса CANBus |
Окружающая среда
| Параметр | BIC-2200-24 |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45 °C) |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Снижение мощности по температуре | 5 °C / 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м |
Безопасность и ЭМС
| Параметр | BIC-2200-24 |
| Стандарты безопасности | UL62368-1, IEC62368-1, CAN/CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1, TUV BS EN/EN62477-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 500 В переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| ЭМС помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| ЭМС излучение | BS EN/EN55032 (CISPR32) |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Radiated | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Surge | 2 кВ линия-линия, 4 кВ линия-земля |
| Conducted | Уровень 3 |
| Magnetic Field | Уровень 4 |
| Гармонические токи | Класс A |
| Фликер напряжения | Класс A |
| Воздействие провалов и прерываний напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Прочее
| Параметр | BIC-2200-24 |
| MTBF | 462,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 46 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 330 × 140 × 41 мм |
| Масса и упаковка | 2,9 кг; 4 шт. / 12,6 кг / 1,25 CUFT |
| Максимальная выходная мощность при параллельной работе | (Номинальный ток одного модуля) × (число модулей) × 0,95 |
| Максимальное число параллельных модулей | 9 |
Монтаж и подключение
| Параметр | BIC-2200-24 |
| Входная клеммная колодка | TB1, клеммы AC/L, AC/N, FG |
| Выходные клеммы | +V, -V |
| Силовой монтажный винт | M4 |
| Максимальная глубина проникновения крепёжного винта | 4,5 мм |
| Рекомендуемый момент затяжки | 7 ~ 10 Kgf-cm |
| Момент затяжки силовых выходных клемм | 10 Kgf-cm |
| Момент затяжки входных клемм | 18 Kgf-cm |
| Разъёмы управления | CN46 и CN47, HRS DF11-10DP-2DS или эквивалент |
Примечания
- Если отдельно не указано иное, параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Как источник питания постоянной мощности, драйвер автоматически снижает допустимый ток при повышении напряжения выше номинального уровня для сохранения мощности 1800 Вт; при напряжении ниже номинального максимальное ограничение тока устанавливается по максимальному входному току.
- КПД измеряется при нагрузке 75%.
- Снижение температуры окружающей среды составляет 5 °C / 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Модель CANBus только для примечаний, связанных с CANBus-функциями.
- При испытаниях на выдерживаемое напряжение и сопротивление изоляции винт A должен быть временно снят и установлен обратно после испытаний.
