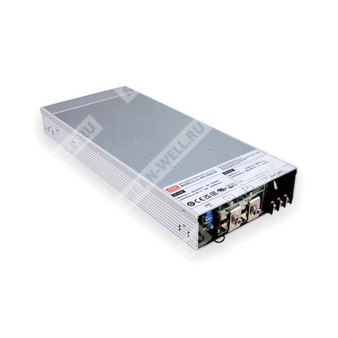

BIC-2200-24CAN
BIC-2200-24CAN - двунаправленный источник питания с рекуперацией энергии для систем 24 В и CANBus-управления.
Расшифровка партномера
| BIC | Серия двунаправленных источников питания с функцией возврата энергии в сеть |
| 2200 | Номинальная мощность 2200 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| CAN | Исполнение с интерфейсом CANBus |
Назначение
Устройство BIC-2200-24CAN предназначено для двунаправленного преобразования энергии между сетью переменного тока и низковольтной шиной постоянного тока 24 В. В режиме AC/DC оно работает как источник питания или зарядное устройство, а в режиме DC/AC — как инвертор с возвратом энергии в сеть. Исполнение CAN позволяет использовать принудительное управление направлением преобразования и функции дистанционного контроля по интерфейсу CANBus.
Основные особенности
- Компактное низкопрофильное исполнение 1U.
- Полностью цифровая архитектура управления.
- Двунаправленное преобразование AC/DC и DC/AC.
- Типовой КПД до 93%.
- Время переключения между режимами AC/DC и DC/AC — 1 мс.
- Активное распределение тока при параллельной работе до 9 блоков.
- Суммарная выходная мощность при параллельной работе — до 19800 Вт.
- Низкий коэффициент нелинейных искажений тока — менее 3% в обоих режимах преобразования.
- Наличие принудительного режима заряда и разряда в исполнении CANBus.
- Полный набор защит: антиостровной режим, отказ по сети AC, OVP, OLP, OCP, OTP.
- Поддержка применения в трехфазной четырехпроводной системе AC.
Описание
BIC-2200-24CAN относится к серии BIC-2200 и представляет собой двунаправленный источник питания с функцией рекуперации энергии. Устройство предназначено для работы с аккумуляторными системами, установками формирования и испытания батарей, V2G-системами, зарядными станциями, морскими зарядными модулями, системами кинетической рекуперации, электролизными и очистными установками.
В режиме AC/DC устройство преобразует энергию сети в постоянное напряжение 24 В для питания нагрузки или заряда аккумулятора. В режиме DC/AC энергия от источника постоянного тока возвращается в сеть переменного тока. Диапазон синхронизации по выходу AC составляет 180–264 В AC при 47–63 Гц.
Автоматический режим двунаправленной работы выбирает направление преобразования в зависимости от соотношения заданного напряжения и напряжения нагрузки. Для CANBus-модификации возможен принудительный выбор направления командой DIRECTION_CTRL.
Электрические параметры
Выход
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки выходного напряжения | 19–28 В |
| Диапазон полной мощности | 24–28 В |
| Номинальный ток | 90 А |
| Номинальная мощность | 2160 Вт |
| Пульсации и шум | 260 мВ п-п |
| Точность установки напряжения | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, нарастания | 1800 мс, 60 мс при 230 В AC и полной нагрузке |
Вход
| Диапазон входного напряжения AC | 180–264 В AC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | 0,98 при 230 В AC и полной нагрузке |
| Типовой КПД | 93% |
| Входной ток, тип. | 11 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 230 В AC |
| Номинальная входная мощность | 1800 Вт |
Двунаправленный режим и параметры DC
| Диапазон входного/выходного напряжения DC | 19–28 В |
| Максимальный входной ток DC | 150 А |
| Мощность в режиме зарядки от AC к DC, тип. | 1720 Вт |
| Мощность в режиме возврата энергии от DC к AC, тип. | 1720 Вт |
| Выходное напряжение AC в режиме DC/AC | 180–264 В AC |
| Частота AC в режиме DC/AC | 47–63 Гц |
| Коэффициент мощности в режиме DC/AC | 0,99 при 230 В AC и полной нагрузке |
| Коэффициент нелинейных искажений тока | <3% при нагрузке 100% / 230 В AC |
Параметры защиты
| Перегрузка | 105–115% от номинальной выходной мощности |
| Короткое замыкание | Ограничение постоянным током, отключение DC-выхода через 5 с после понижения напряжения DC, восстановление после повторного включения |
| Перенапряжение | Отключение выхода, восстановление после повторного включения |
| Перегрев | Отключение выхода, автоматическое восстановление после снижения температуры |
| Антиостровная защита | Отключение AC-выхода, восстановление после повторного включения |
| Защита от отказа сети AC | Отключение AC-выхода, восстановление после повторного включения |
Среда эксплуатации
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Стандарты безопасности | UL62368-1, IEC62368-1, CAN/CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1, TUV BS EN/EN62477-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 500 В AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| ЭМС излучение | BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
Показатели надежности, размеры и упаковка
| MTBF | 462,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 46 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 330 × 140 × 41 мм (Д × Ш × В) |
| Масса одного изделия | 2,9 кг |
| Упаковка | 4 шт. / 12,6 кг / 1,25 куб. фута |
Интерфейсы и сигналы управления
| Удаленное включение/выключение | Электрический сигнал или сухой контакт; короткое замыкание — включение, разомкнутое состояние — выключение |
| Время переключения направления | 1 мс |
| Сигнал тревоги | Изолированный TTL-выход для T-Alarm, DC-OK и Fault |
| Вспомогательное питание | 12 В при 0,5 А, допуск ±5%, пульсации 150 мВ п-п |
| Диапазон регулировки тока | 0–90 А |
Назначение выводов и функциональные сигналы
| CN46 | Remote ON-OFF, C/D Control, +12V-AUX, +5V-AUX, DC-OK, Fault, T-ALARM, GND-AUX, NC |
| CN47 | DA, DB, GND, CANH, CANL, GND-AUX |
| Примечание по CN46 | Сигналы T-Alarm, DC-OK и Fault имеют изолированный выход относительно GND-AUX |
| Примечание по CN47 | Линии CANH/CANL применяются только в исполнении CANBus |
Режимы работы
AC/DC — преобразование энергии сети в постоянное напряжение для питания нагрузки или зарядки аккумулятора.
DC/AC — возврат энергии от источника постоянного тока обратно в сеть.
Автоматическое двунаправленное определение — выбор режима в зависимости от соотношения заданного напряжения и напряжения нагрузки.
Батарейный двунаправленный режим — доступен только в исполнении CANBus; направление задается командой DIRECTION_CTRL.
Примечания
| 1. | Все параметры, специально не оговоренные иначе, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2. | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3. | Допуск включает установочный допуск, регулирование по линии и по нагрузке. |
| 4. | При постоянной выходной мощности ток автоматически ограничивается при повышении напряжения выше номинального значения для сохранения мощности 1800 Вт; при напряжении ниже номинального значение ограничения тока устанавливается по максимальному входному току. |
| 5. | КПД измеряется при 75% нагрузки. |
| 6. | Для фанатных моделей при высоте эксплуатации выше 2000 м действует снижение температуры окружающей среды 5 °C на 1000 м. |
| 7. | Только для моделей CANBus. |
| 8. | Во время испытаний на выдерживаемое напряжение и сопротивление изоляции винт «A» должен быть временно снят и установлен обратно после завершения испытаний. |
Исполнение BIC-2200-24CAN предназначено для систем, где требуется двунаправленный обмен энергией, высокий КПД, параллельное масштабирование мощности и управление по CANBus.
