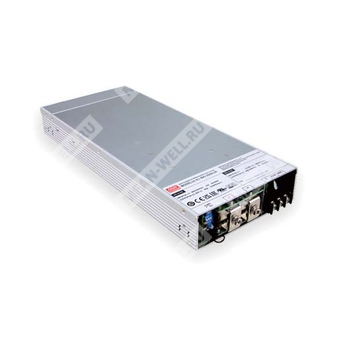

BIC-2200-48 - двунаправленный источник питания 2,2 кВт с функцией рекуперации энергии для преобразования AC/DC и DC/AC.
Серия BIC-2200 представляет собой полностью цифровой двунаправленный источник питания с рекуперацией энергии в исполнении 1U. Устройство предназначено для преобразования энергии из сети переменного тока в постоянный ток для питания нагрузки или заряда аккумулятора, а также для обратного преобразования энергии постоянного тока в переменный ток с возвратом энергии в сеть. Модель BIC-2200-48 относится к версии на 48 В.
Расшифровка партномера
| Позиция | Расшифровка |
| BIC | Серия двунаправленных источников питания с функцией рекуперации энергии |
| 2200 | Номинальная мощность серии: 2200 Вт |
| 48 | Номинальное выходное напряжение: 48 В |
Основные особенности
- Низкопрофильное исполнение 1U.
- Полностью цифровая схема управления.
- КПД до 93% в обоих режимах преобразования: AC/DC и DC/AC.
- Ультрабыстрое переключение между режимами AC/DC и DC/AC: 1 мс.
- Сертификация: CB/TUV/UL 62368-1 и CB/TUV 62477-1.
- Активное распределение тока при параллельной работе — до 19800 Вт, до 9 устройств.
- Низкие гармонические искажения тока: менее 3% в обоих режимах преобразования.
- Режим принудительного заряда и разряда с моделью CANBus.
- Полный набор защит: антиостровной режим, защита при отказе AC, OVP, OLP, OCP, OTP.
- Применение в трёхфазной системе питания AC.
- Гарантийный срок: 5 лет.
Области применения
- Формирование и градуировка аккумуляторных ячеек.
- Система Vehicle-to-Grid (V2G).
- Модуль зарядного устройства для морских аккумуляторов.
- Зарядная станция для электросамокатов и транспортных средств.
- Системы рекуперации кинетической энергии.
- Электролизные установки.
- Системы очистки сточных вод.
Описание
Модель BIC-2200-48 является двунаправленным источником питания мощностью 2,2 кВт с функцией возврата энергии в сеть. Устройство выполнено в полностью цифровой архитектуре и имеет высоту 1U. Оно предназначено для управления потоком энергии между сетью переменного тока и цепью постоянного тока в обоих направлениях. В режиме AC/DC энергия из сети преобразуется в постоянное напряжение для заряда аккумуляторов или питания нагрузки. В режиме DC/AC энергия от аккумулятора или нагрузки преобразуется обратно в переменное напряжение и передаётся в сеть.
Для версии с CANBus доступен режим принудительного выбора направления преобразования. Также реализованы функции активного распределения тока, дистанционного включения/выключения и интерфейс сигнализации.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 45 А |
| Номинальная мощность | 2160 Вт |
| Диапазон регулировки выходного напряжения | 38…65 В |
| Полный диапазон мощности | 38…65 В |
| Пульсации и шум | 300 мВ пик-пик |
| Диапазон настройки напряжения | 38…65 В |
| Диапазон тока в режиме постоянного тока | 0…45 А |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1800 мс, 60 мс при 230 В AC и полной нагрузке |
| Время переключения направления | 1 мс |
Вход
| Параметр | Значение |
| Диапазон входного переменного напряжения | 180…264 В AC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | 0,98/230 В AC при полной нагрузке |
| Типовой КПД | 93% |
| Пусковой ток | 35 А при холодном старте / 230 В AC |
| Ток утечки | <2 мА/230 В AC |
| Номинальная входная мощность | 1800 Вт |
| Номинальный входной ток | 11 А/230 В AC |
| Гармонические искажения тока | <3% при нагрузке 100% / 230 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 45 А |
| Диапазон регулировки напряжения | 38…65 В |
| Рабочий диапазон в режиме AC/DC | 38…65 В |
| Рабочий диапазон в режиме DC/AC | 38…65 В |
| Диапазон выходного тока | 0…45 А |
| Выходная мощность в режиме AC/DC | 1720 Вт |
| Выходная мощность в режиме DC/AC | 1720 Вт |
| Типовой ток AC в режиме DC/AC | 7,5 А/230 В AC |
| Типовой коэффициент мощности в режиме DC/AC | 0,99/230 В AC при полной нагрузке |
| Типовой КПД в режиме DC/AC | 93% |
| Типовой коэффициент гармонических искажений | <3% при нагрузке 100% / 230 В AC |
Защита
| Функция | Описание |
| Перегрузка | Ограничение постоянным током, отключение выходного DC напряжения через 5 секунд после падения DC выходного напряжения; восстановление после повторного включения |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Антиостровная защита | Отключение выходного AC напряжения, восстановление после повторного включения |
| Защита при отказе AC | Отключение выходного AC напряжения, восстановление после повторного включения |
Пороги и уставки защит
| Параметр | Значение |
| Защита от перенапряжения | 72,6…86 В |
| Защита от пониженного напряжения | 134…157 В |
| Мощность срабатывания защиты по перегрузке | 105…115% от номинальной выходной мощности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 500 В AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Сигналы, управление и вспомогательное питание
| Параметр | Значение |
| Дистанционное включение/выключение | Электрический сигнал или сухой контакт. Замыкание — включение, размыкание — выключение |
| Время переключения направления | 1 мс |
| Сигнал аварии | Изолированный TTL-выход для T-Alarm, DC-OK и Fault |
| Вспомогательное питание | 12 В / 0,5 А, допуск ±5%, пульсации 150 мВ пик-пик |
| Режим батареи, номинальный ток | 48 В: 45 А |
Сертификация и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, IEC62368-1, CAN/CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1, TUV BS EN/EN62477-1 |
| ЭМС устойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| ЭМС излучение | BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиоизлучаемые помехи | Уровень 3 |
| Электрические быстрые переходные процессы/пакеты | Уровень 3 |
| Импульсные помехи | 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Проводимые излучения | Класс A |
| Радиоизлучаемые излучения | Класс A |
| Гармонический ток | Класс A |
| Колебание напряжения | --- |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
MTBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 462,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 46 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 330 × 140 × 41 мм |
| Габариты в дюймах | 13 × 5,5 × 1,61 дюйма |
| Масса | 2,9 кг |
| Упаковка | 4 шт. / 12,6 кг / 1,25 CUFT |
Механические данные
| Параметр | Значение |
| Исполнение | 1U |
| Корпус | Case No. 277C |
| Охлаждение | Принудительное, с вентилятором |
| Монтажное положение | На монтажную поверхность шасси BIC-2200 |
| Максимальный момент затяжки для входной клеммы AC | 18 кгс·см |
| Максимальный момент затяжки для выходной DC клеммы | 10 кгс·см |
| Рекомендуемый момент затяжки монтажного винта | 7…10 кгс·см |
Примечания
1. Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймового витого провода, подключенного к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
4. Поскольку выход является источником постоянной мощности, при увеличении напряжения выше номинального уровня (12 В, 24 В, 48 В, 96 В) устройство автоматически уменьшает допустимый ток, чтобы сохранить выходную мощность 1800 Вт. При понижении напряжения ниже номинального уровня максимальное ограничение тока устанавливается по максимальному входному току.
5. КПД измеряется при 75% нагрузки.
6. Для моделей с вентилятором при высоте эксплуатации выше 2000 м применяется дерейтинг температуры окружающей среды 5 °C на 1000 м.
7. Только для модели CANBus.
8. При испытаниях на электрическую прочность и сопротивление изоляции винт A должен быть временно снят и установлен обратно после завершения испытаний.
