BIC-2200-96

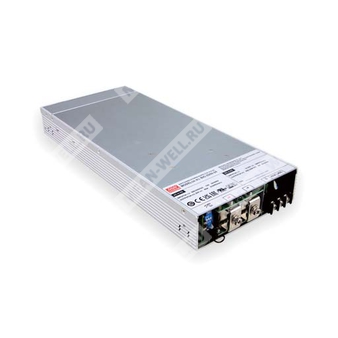

BIC-2200-96 - двунаправленный источник питания 2,2 кВт на 96 В с функцией рекуперации энергии.
Описание
Серия BIC-2200 представляет собой полностью цифровой двунаправленный источник питания с функцией рекуперации энергии в корпусе высотой 1U. Устройство предназначено для преобразования энергии в двух направлениях: из сети переменного тока в постоянный ток для питания нагрузки или зарядки аккумулятора, а также из источника постоянного тока в переменный ток с возвратом энергии в сеть.
Модель BIC-2200-96 рассчитана на выходное напряжение 96 В и применяется в системах формирования и испытания аккумуляторных батарей, в V2G-системах, на зарядных станциях, в морских зарядных модулях, в системах кинетической рекуперации, электролизных установках и системах очистки сточных вод.
Устройство поддерживает активное распределение тока при параллельной работе до 9 блоков, дистанционное включение/выключение и исполнение с интерфейсом CANBus. Имеются комплексные защиты: антиостровная, от отказа сети переменного тока, перенапряжения по постоянному току, перегрузки по постоянному току и перегрева.
Особенности
- Низкопрофильное исполнение 1U.
- Полностью цифровая схема управления.
- КПД до 93% в режимах AC/DC и DC/AC.
- Ультрабыстрое переключение между AC/DC и DC/AC: 1 мс.
- Сертификация CB/TUV/UL 62368-1 и CB/TUV 62477-1.
- Активное распределение тока до 19 800 Вт при параллельной работе до 9 единиц.
- Низкий коэффициент нелинейных искажений: менее 3% в обоих режимах преобразования.
- Режим форсированной зарядки и разрядки с CANBus.
- Полный набор защит: антиостровная, от отказа сети AC, OVP, OLP, OCP, OTP.
- Применение в трехфазной четырехпроводной сети AC.
Применение
- Формирование и градация аккумуляторных ячеек.
- Системы V2G.
- Морские зарядные модули для аккумуляторов.
- Зарядные станции для электросамокатов и транспортных средств.
- Системы кинетической рекуперации энергии.
- Электролизные системы.
- Системы очистки сточных вод.
Расшифровка партномера
| Партномер | Расшифровка |
| BIC | Серия двунаправленных источников питания с функцией рекуперации энергии |
| 2200 | Номинальная мощность серии: 2200 Вт |
| 96 | Номинальное выходное напряжение: 96 В |
Основные параметры
| Параметр | Значение |
| Серия | BIC-2200 |
| Модель | BIC-2200-96 |
| Номинальная выходная мощность | 2160 Вт |
| Номинальное выходное напряжение | 96 В |
| Номинальный выходной ток | 22,5 А |
| Диапазон регулировки выходного напряжения | 76 ~ 112 В |
| Полный диапазон постоянной мощности | 76 ~ 112 В |
| Пульсации и шум | 480 мВ п-п |
| Рабочий диапазон температуры | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45 °C) |
Входные параметры
| Параметр | Значение |
| Диапазон входного переменного напряжения | 180 ~ 264 В AC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | 0,98 / 230 В AC при полной нагрузке |
| КПД | 93% |
| Пусковой ток | 35 А при холодном старте / 230 В AC |
| Ток утечки | < 2 мА / 230 В AC |
| Номинальная входная мощность | 1800 Вт |
| Входной постоянный диапазон | 76 ~ 112 В DC |
| Максимальный входной ток | 18,75 А |
Выходные параметры в режиме AC → DC
| Параметр | Значение |
| Диапазон выходного напряжения | 76 ~ 112 В |
| Диапазон выходного тока | 0 ~ 22,5 А |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1800 мс, 60 мс / 230 В AC при полной нагрузке |
| Реальная выходная мощность | 1685 Вт |
Выходные параметры в режиме DC → AC
| Параметр | Значение |
| Диапазон выходного напряжения | 76 ~ 112 В |
| Номинальный выходной ток | 22,5 А |
| Диапазон частоты синхронизации с сетью | 47 ~ 63 Гц, при напряжении сети 180 ~ 264 В AC |
| Коэффициент мощности | 0,99 / 230 В AC при полной нагрузке |
| КПД | 93% |
| Выходная мощность | 1685 Вт |
| Суммарные гармонические искажения | < 3% при нагрузке 100% / 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 115% от номинальной выходной мощности |
| Короткое замыкание | Режим ограничения постоянным током, отключение DC-выхода через 5 с после снижения DC-напряжения, восстановление после повторного включения |
| Перенапряжение | 17,6 ~ 20,8 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Антиостровная защита | Отключение выходного напряжения AC, восстановление после повторного включения |
| Поведение при постоянной мощности | При превышении номинального напряжения ток автоматически снижается для сохранения мощности 1800 Вт; ниже номинального напряжения максимальный ток ограничивается максимальным входным током |
Сигналы и управление
| Параметр | Значение |
| Дистанционное включение/выключение | Электрический сигнал или сухой контакт: замкнуто — включено, разомкнуто — выключено |
| Время переключения между направлениями | 1 мс |
| Сигнализация | Изолированный TTL-выход для T-Alarm, DC-OK и Fault |
| Вспомогательное питание | 12 В / 0,5 А, допуск ±5%, пульсации 150 мВ п-п |
| Режим заряда батареи | Только для исполнения CANBus |
Параллельная работа и распределение тока
| Параметр | Значение |
| Тип распределения тока | Активное распределение тока |
| Максимальное количество параллельно работающих блоков | 9 |
| Максимальная суммарная выходная мощность | 19 800 Вт |
| Формула максимального тока при параллельной работе | Номинальный ток одного блока × количество блоков × 0,95 |
| Особенность малых нагрузок | При суммарном токе менее 5% от общего номинального тока распределение тока между блоками может быть несимметричным |
| Соединение линий DA/DB | Соединяются параллельно между блоками |
Интерфейс CANBus и режимы преобразования
Для моделей с интерфейсом CANBus возможен принудительный выбор направления преобразования по команде DIRECTION_CTRL:
| Команда | Преобразование |
| DIRECTION_CTRL = 00h | AC → DC (зарядка) |
| DIRECTION_CTRL = 01h | DC → AC (разрядка) |
Автоматический режим двунаправленного преобразования работает по принципу сравнения заданного напряжения с напряжением нагрузки: при превышении заданного напряжения над напряжением нагрузки активируется режим AC → DC, при меньшем значении — режим DC → AC.
Условия эксплуатации и соответствие
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высокогорная поправка | Снижение температуры на 5 °C / 1000 м при эксплуатации выше 2000 м |
| Класс защиты по безопасности | UL62368-1, IEC62368-1, CAN/CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1, TUV BS EN/EN62477-1 |
ЭМС
| Параметр | Норматив / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | 2 кВ линия-линия, 4 кВ линия-земля |
| Проведённые помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Гармоники тока | Класс A |
| Колебания напряжения и фликер | Класс A |
Механические параметры
| Параметр | Значение |
| Габариты | 330 × 140 × 41 мм |
| Габариты в дюймах | 13 × 5,5 × 1,61 дюйма |
| Масса | 2,9 кг |
| Масса упаковки | 4 шт. / 12,6 кг / 1,25 CUFT |
| Тип корпуса | Низкопрофильный 1U |
| Монтаж | На шасси; указана монтажная поверхность с использованием крепёжных винтов |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Для источника питания с постоянной выходной мощностью драйвер автоматически уменьшает ограничение тока при увеличении напряжения выше номинального уровня 12 В, 24 В, 48 В или 96 В, чтобы сохранить выходную мощность 1800 Вт. При напряжении ниже номинального максимальное ограничение тока устанавливается равным максимальному входному току.
5. КПД измеряется при нагрузке 75%.
6. Температурное снижение нагрузки составляет 5 °C / 1000 м для вентиляторных моделей при высоте эксплуатации выше 2000 м.
7. Только для моделей CANBus.
8. При испытаниях на выдерживаемое напряжение и сопротивление изоляции винт «A» необходимо временно удалить и установить обратно после завершения испытаний.
