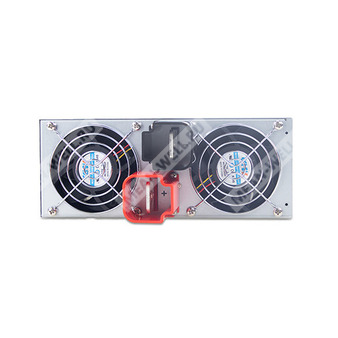

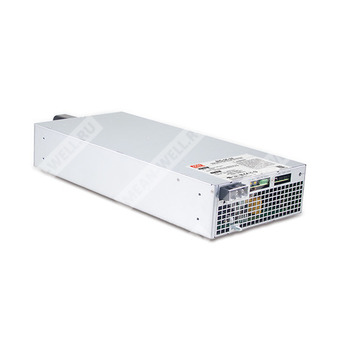

BIC-5K-24 — двунаправленный источник питания 5 кВт для преобразования энергии между сетью переменного тока и низковольтной DC-шиной.
Расшифровка партномера
| Позиция |
Расшифровка |
| BIC |
Серия двунаправленных источников питания с рекуперацией энергии |
| 5K |
Номинальная мощность 5 кВт |
| 24 |
Номинальное выходное напряжение 24 В |
Описание
Серия BIC-5K представляет собой двунаправленный источник питания мощностью 5 кВт с функциями преобразования AC→DC и DC→AC и возможностью рекуперации энергии. Устройство выполнено на полностью цифровой архитектуре и предназначено для работы в системах, где требуется как заряд от сети, так и возврат энергии в сеть. Модель BIC-5K-24 относится к варианту с номинальным выходным напряжением 24 В.
Изделие поддерживает автоматическое определение направления преобразования либо ручное переключение через команду управления. В режиме AC→DC оно работает как источник питания или зарядное устройство. В режиме DC→AC преобразует энергию от DC-источника в переменное напряжение и возвращает ее в сеть. Поддерживается применение в системах накопления энергии, испытательном оборудовании аккумуляторов, V2G-системах, морских зарядных модулях, системах рекуперации кинетической энергии, электролизе и очистке сточных вод.
Особенности
- Совмещение преобразования AC→DC и DC→AC в одном устройстве.
- Двунаправленная работа с рекуперацией энергии.
- Полностью цифровое управление.
- Сверхбыстрое переключение направления: 1 мс.
- КПД до 93,5%.
- Суммарные гармонические искажения менее 3% в обоих режимах преобразования.
- Параллельная работа до 30 кВт при конфигурации 5+1.
- Поддержка протоколов CANBus или MODBus-RTU (RS-485).
- Полный набор защит: от островного режима, отказа сети переменного тока, перенапряжения, перегрузки, короткого замыкания, перегрева.
- Категория перенапряжения III.
- Рабочий диапазон температур от -30 до +70 °C.
- Низкий уровень шума вентилятора.
- Поддержка параллельной работы нескольких модулей.
- Конформное покрытие.
Применение
- Формовка и сортировка аккумуляторных ячеек.
- Система V2G.
- Морские зарядные модули для аккумуляторов.
- Зарядные станции для электросамокатов и транспортных средств.
- Системы рекуперации кинетической энергии.
- Электролизные установки.
- Системы очистки сточных вод.
Технические характеристики
Модификация: BIC-5K-24
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
208 А |
| Номинальная выходная мощность |
4992 Вт |
| Диапазон напряжения на выходе |
19…33 В |
| Диапазон полного номинала по напряжению |
24…33 В |
| Пульсации и шум |
350 мВ пик-пик |
| Диапазон регулирования тока |
0…208 А |
| Допуск по выходному напряжению |
±2,0% |
| Линейная стабилизация |
±1,0% |
| Нагрузочная стабилизация |
±1,0% |
| Время установки, нарастания |
8000 мс, 150 мс при 230 В AC и полной нагрузке |
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
180…305 В AC |
| Диапазон частоты входной сети |
47…63 Гц |
| Коэффициент мощности типовой |
≥0,99 при 230 В AC и полной нагрузке |
| КПД типовой |
91% |
| Пусковой ток типовой |
120 А при 230 В AC |
| Суммарные гармонические искажения |
<3% при нагрузке 100% и 230 В AC |
| Ток утечки |
7,07 мА при 305 В AC |
| Максимальная входная мощность |
5665 Вт |
| Диапазон входного постоянного напряжения |
19…33 В |
| Максимальный входной ток |
232 А |
| Параметр |
Значение |
| Выходная мощность в режиме AC→DC |
5000 Вт |
| Диапазон выходного напряжения в режиме AC→DC |
180…305 В AC, определяется сетью; 277 В AC доступно |
| Диапазон частоты в режиме AC→DC |
47…63 Гц, определяется сетью |
| Ток в режиме AC→DC |
22,5 А при 230 В AC |
| Коэффициент мощности в режиме AC→DC |
0,99 при 230 В AC и полной нагрузке |
| КПД в режиме AC→DC |
91% |
| Суммарные гармонические искажения в режиме AC→DC |
<3% при нагрузке 100% и 230 В AC |
| Выходная мощность в режиме DC→AC |
5000 Вт |
| Диапазон выходного напряжения в режиме DC→AC |
180…305 В AC, определяется сетью; 277 В AC доступно |
| Диапазон частоты в режиме DC→AC |
47…63 Гц, определяется сетью |
| Ток в режиме DC→AC |
27 А при 230 В AC |
| Коэффициент мощности в режиме DC→AC |
0,99 при 230 В AC и полной нагрузке |
| КПД в режиме DC→AC |
91% |
| Суммарные гармонические искажения в режиме DC→AC |
<3% при нагрузке 100% и 230 В AC |
| Время переключения направления |
1 мс |
| Параметр |
Значение |
| Перегрузка |
105…115% от номинальной выходной мощности |
| Защита от перегрузки по AC→DC |
Ограничение постоянным током, отключение выхода DC через 5 с после снижения напряжения DC, повторный запуск вручную/подачей питания |
| Защита от перегрузки по DC→AC |
Не применима при схемотехнике с постоянной мощностью |
| Короткое замыкание |
Отключение выходного тока DC, повторный запуск для восстановления |
| Перенапряжение |
34…35 В |
| Защита от перенапряжения |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от островного режима |
Отключение выходного напряжения AC, повторный запуск для восстановления |
| Параметр |
Значение |
| Параллельная работа |
До 30 кВт (5+1), согласно руководству по функциям |
| Поддержка связи |
CANBus или MODBus |
| Удаленное включение/выключение |
Электрический сигнал или сухой контакт: замкнуто — включено, разомкнуто — выключено |
| Диапазон скорости вентилятора |
Интеллектуальное управление по внутренней температуре источника питания |
| Уровень шума вентилятора при 10% нагрузке и Ta=25 °C |
54 дБ |
| Уровень шума вентилятора при 70% нагрузке и Ta=25 °C |
54 дБ |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…40 °C |
| Вибрация |
10…500 Гц, 3G, 10 мин/цикл, 60 мин. по осям X, Y, Z |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 6 кВ DC; I/P-FG: 4 кВ DC; O/P-FG: 4 кВ DC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Эмиссия, проводимые помехи |
BS EN/EN55032, BS EN/EN61000-6-4 |
Класс A |
| Эмиссия, излучаемые помехи |
BS EN/EN55032, BS EN/EN61000-6-4 |
Класс A |
| Эмиссия, гармонический ток |
BS EN/EN61000-3-12 |
Класс A |
| Эмиссия, фликер напряжения |
BS EN/EN61000-3-11 |
----- |
| Помехоустойчивость, ЭСР |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Помехоустойчивость, излучаемое поле |
BS EN/EN61000-4-3 |
Уровень 3 |
| Помехоустойчивость, EFT/всплески |
BS EN/EN61000-4-4 |
Уровень 3 |
| Помехоустойчивость, импульсные помехи |
BS EN/EN61000-4-5 |
2 кВ линия-линия, 4 кВ линия-земля |
| Помехоустойчивость, наведенные помехи |
BS EN/EN61000-4-6 |
Уровень 3 |
| Помехоустойчивость, магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Помехоустойчивость, провалы и прерывания напряжения |
BS EN/EN61000-4-34 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Безопасность и соответствие
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1 / IEC62477-1, UL62368-1, CAN/CSA C22.2 No.62368-1, BS EN/EN62368-1, BS EN/EN62477-1, BS EN/EN50549-1, TP TC 004 |
| Категория перенапряжения |
OVC III, до 2000 м |
МТBF, размеры и упаковка
| Параметр |
Значение |
| MTBF |
209,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 17,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
460 × 211 × 83,5 мм (Д × Ш × В) |
| Масса и упаковка |
12 кг; 1 шт. / 12 кг / 1,25 куб. фута |

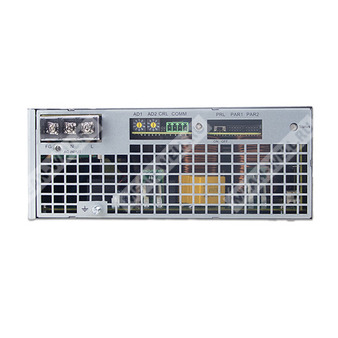

Назначение выводов и интерфейсов
Разъем связи и параллельной работы
| Номер вывода |
Функция |
Описание |
| 1 |
+5V_AUX2 |
Вспомогательный источник 4,5…5,5 В относительно GND_AUX2, только для цепи удаленного ON/OFF. |
| 2 |
GND_AUX2 |
Общий провод вспомогательного источника. |
| 3 |
REMOTE ON_OFF |
Управление включением/выключением через сухой контакт между REMOTE ON/OFF и +5V_AUX2. Замкнуто — включено, разомкнуто — выключено. |
| 4 |
DC-OK |
Высокий уровень: при Vout ≤ 80% ±5%. Низкий уровень: при Vout ≥ 80% ±5%. Максимальный ток источника 4 мА. Примечание: в режимах Charger mode/Grid mode сигнал не поддерживается. |
| 5 |
DA |
Линия данных для параллельного управления. |
| 6 |
N.C. |
Не используется. |
| 7 |
DB |
Линия данных для параллельного управления. |
| 8 |
T-ALARM |
Высокий уровень: при превышении внутренним температурным режимом порога температурной аварии либо при отказе любого вентилятора. Низкий уровень: при нормальной температуре и нормальной работе вентиляторов. Максимальный ток источника 4 мА. |
| 9 |
C/D Control |
Высокий уровень 4,5…5,5 В: режим зарядки аккумулятора. Низкий уровень 0…0,5 В: режим разрядки аккумулятора. Только для battery mode. |
| 10 |
Fault |
Высокий уровень: Vac ≤ 165 Вrms, OLP, SCP, OTP, OVP, AC Fail, отказ вентилятора, островной режим. Низкий уровень: Vac ≥ 175 Вrms и нормальная работа источника. Максимальный ток источника 4 мА. |
Разъем AC IN (COMM)
| Номер вывода |
Функция |
Описание |
| 1 |
GND_AUX |
Общий провод вспомогательного источника. |
| 2 |
D+/CANH |
Линия данных для MODBus или CANBus. |
| 3 |
D-/CANL |
Линия данных для MODBus или CANBus. |
| 4 |
+5V_AUX |
Вспомогательный источник 4,5…5,5 В относительно GND_AUX. |
Разъем сети переменного тока
| Номер вывода |
Назначение |
| 1 |
FG |
| 2 |
AC/N |
| 3 |
AC/L |
Примечания
- Все параметры, не отмеченные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- КПД измеряется при 75% нагрузки, линейной нагрузке, входном напряжении 230 В AC и выходном напряжении 24/48/96/380 В DC.
- Источник питания рассматривается как независимый модуль, однако итоговая аппаратура должна быть перепроверена на соответствие директивам ЭМС.
- Испытание шума вентилятора выполнено по ISO-7779.
- При испытаниях на электрическую прочность и сопротивление изоляции винт “A” должен быть временно снят и установлен обратно после завершения испытаний.
- Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS, а также AS/NZS 3820, где это требуется.
