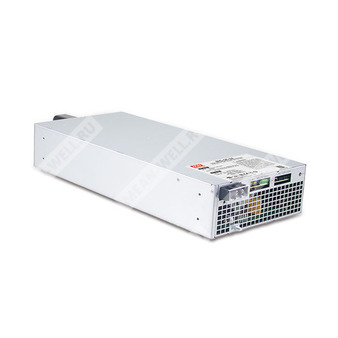

BIC-5K-380 - двунаправленный источник питания 5 кВт для преобразования энергии между сетью и DC-шиной.
Расшифровка партномера
| Обозначение |
Расшифровка |
| BIC |
Серия двунаправленных источников питания Mean Well BIC |
| 5K |
Номинальная мощность 5 кВт |
| 380 |
Выходное напряжение 380 В |
Назначение и основные особенности
Серия BIC-5K представляет собой полностью цифровой двунаправленный источник питания с функциями преобразования AC→DC и DC→AC, а также с возможностью рекуперации энергии в сеть. Устройство предназначено для работы в режимах зарядки, разрядки, энергопоглощения и возврата энергии, а также для параллельной работы нескольких блоков с наращиванием мощности.
Модель BIC-5K-380 рассчитана на работу с выходным DC-напряжением 380 В и является вариантом серии для высоковольтных применений, включая системы накопления энергии, V2G, зарядную инфраструктуру, стенды формирования/сортировки аккумуляторных ячеек и установки рекуперации.
Особенности
- Совмещённые функции преобразования AC→DC и DC→AC.
- Рекуперация энергии в сеть.
- Ультрабыстрое двунаправленное переключение: 1 мс.
- Полностью цифровая архитектура управления.
- Высокий КПД до 93,5%.
- THD менее 3% в обоих режимах преобразования.
- Поддержка параллельной работы до 30 кВт (5+1 блок).
- Поддержка протоколов CANBus и MODBus-RTU (RS-485).
- Полный набор защит: антиостровной режим, защита по отказу AC, OVP, OLP, OCP, OTP.
- Категория перенапряжения III.
- Диапазон рабочей температуры -30…+70 °C.
- Низкий уровень акустического шума вентилятора.
- Конформное покрытие.
Области применения
- Формирование и сортировка аккумуляторных ячеек.
- Система V2G (Vehicle-to-Grid).
- Зарядные модули для морских аккумуляторов.
- Зарядные станции для электросамокатов и электромобилей.
- Системы рекуперации кинетической энергии.
- Электролизные установки.
- Системы очистки сточных вод.
Параметры модели BIC-5K-380
| Параметр |
Значение |
| Серия |
BIC-5K |
| Мощность |
5000 Вт |
| Номинальное выходное напряжение |
380 В |
| Коммуникационный вариант |
Blank, MOD |
| Наличие |
В наличии |
Выход. Режим AC→DC
| Параметр |
BIC-5K-380 |
| Диапазон DC-напряжения |
280…430 В |
| Диапазон полного номинала по напряжению |
335…430 В |
| Номинальная мощность |
5025 Вт |
| Диапазон тока |
0…15 А |
| Номинальный ток |
13,22 А |
| Пульсации и шум, макс. |
2,8 Впик-пик |
| Допуск по напряжению |
±2,0% |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, нарастания |
8000 мс, 150 мс / 230 ВAC при полной нагрузке |
Вход. Режим AC→DC
| Параметр |
BIC-5K-380 |
| Диапазон входного напряжения AC |
180…305 ВAC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности, тип. |
≥0,99 / 230 ВAC при полной нагрузке |
| КПД, тип. |
93% |
| Пусковой ток, тип. |
120 А / 230 ВAC |
| Полный коэффициент гармоник |
<3% при нагрузке 100% / 230 ВAC |
| Ток утечки, пик |
7,07 мА / 305 ВAC |
| Потребляемая мощность, макс. |
5500 Вт |
Выход. Режим DC→AC
| Параметр |
BIC-5K-380 |
| Диапазон входного DC-напряжения |
280…430 В |
| Полная номинальная мощность |
5000 Вт |
| Диапазон напряжения AC |
180…305 ВAC, определяется сетью AC (доступно 277 ВAC) |
| Диапазон частоты |
47…63 Гц, определяется сетью AC |
| Ток AC, тип. |
22,5 А / 230 ВAC |
| Коэффициент мощности, тип. |
0,99 / 230 ВAC при полной нагрузке |
| КПД, тип. |
93,5% |
| Полный коэффициент гармоник |
<3% при нагрузке 100% / 230 ВAC |
Защиты
| Функция защиты |
Параметр для BIC-5K-380 |
| Перенапряжение |
435…450 В |
| Перегрузка |
105…115% от номинальной выходной мощности |
| Короткое замыкание |
Отключение выходного тока с автоматическим восстановлением |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от островного режима |
Отключение выходного напряжения AC с последующим повторным запуском |
| Поведение при DC-DC/AC-DC защите |
Отключение выходного напряжения; восстановление после повторного включения или автоматически, в зависимости от режима |
Функции
| Функция |
Описание |
| Двунаправленное переключение |
1 мс в режиме AC→DC / DC→AC |
| Параллельная работа |
До 30 кВт (5+1 блоков), требуется обращение к руководству по функциям |
| Управление |
Через CANBus или MODBus, функции контроля, задания и мониторинга |
| Дистанционное включение/выключение |
Электрический сигнал или сухой контакт: замыкание — включение, размыкание — выключение |
| Охлаждение |

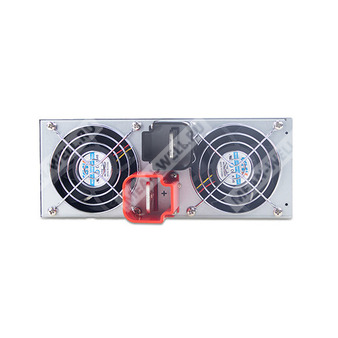

Интеллектуальное управление скоростью вентилятора по внутренней температуре источника питания |
Параллельная работа и активное распределение тока
Источник питания имеет встроенную активную функцию распределения тока и допускает параллельное соединение до 6 устройств для увеличения суммарной мощности. При параллельном включении блок с наибольшим выходным напряжением становится ведущим, а его выход формирует напряжение DC-шины.
Максимальный выходной ток при параллельной работе рассчитывается по формуле: ток одного блока × число блоков × 0,95.
При суммарном токе менее 5% от суммарного номинального тока распределение тока между блоками может быть неравномерным.
Дистанционное управление ON/OFF
| Состояние контакта |
Состояние выхода |
| Замкнут |
Преобразователь включён |
| Разомкнут |
Преобразователь выключен |
Трёхфазное включение 3Ø 4W / Y
Устройство может быть установлено в трёхфазную четырёхпроводную сеть AC. Для более равномерной работы нескольких блоков рекомендуется равномерно распределять их по фазам. Например, при установке 6 блоков следует разместить по 2 блока на каждую фазу.
Светодиодная индикация
| Состояние |
Индикация |
| Режим AC→DC |
Зелёный свет, работа как обычный источник питания |
| Режим DC→AC |
Зелёный свет, работа как сетевой инвертор |
| Ожидание при запуске |
Оранжевый свет |
| Нормальная зарядка |
Оранжевое мигание |
| Состояние сети / режим зарядки |
Зелёный свет, отрицательная мощность; float или батарея полностью заряжена |
| Авария |
Красный свет |
Сигналы защиты
| Событие |
Индикация выхода аварии |
| Перегрузка |
Красный: 1 мигание/пауза |
| Перенапряжение |
Красный: 2 мигания/пауза |
| Перегрев / пониженная температура |
Красный: 3 мигания/пауза |
| Отказ вентилятора |
Красный: 4 мигания/пауза |
| Прочее |
Красный: 5 миганий/пауза |
| Авария высокой температуры окружающей среды |
Красный: постоянное мигание |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…40 °C) |
| Вибрация |
10…500 Гц, 3G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC62477-1, UL62368-1, CAN/CSA C22.2 No.62368-1, BS EN/EN62368-1, BS EN/EN62477-1, BS EN/EN50549-1, TP TC 004 |
| Категория перенапряжения |
OVC III, высота до 2000 м |
| Испытательное напряжение |
I/P-O/P: 6 кВdc; I/P-FG: 4 кВdc; O/P-FG: 4 кВdc |
| Сопротивление изоляции |
100 МОм / 500 Вdc / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр |
Стандарт |
Класс / уровень |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Гармонические токи |
BS EN/EN61000-3-12 |
Класс A |
| Колебания напряжения |
BS EN/EN61000-3-11 |
— |
Помехоустойчивость ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3 |
| EFT / Burst |
BS EN/EN61000-4-4 |
Уровень 3 |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-34 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
209,4 тыс. ч минимум, Telcordia SR-332 (Bellcore); 17,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
460 × 211 × 83,5 мм (Д × Ш × В) |
| Масса и упаковка |
12 кг; 1 шт. / 12 кг / 1,25 CUFT |

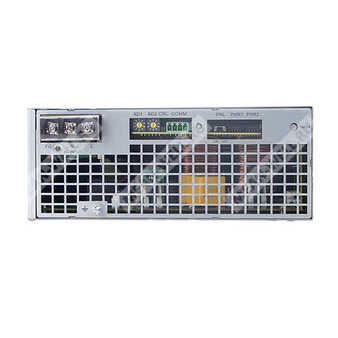

Назначение выводов и разъёмов
| Разъём |
Назначение |
| COMM |
Связь CANBus / MODBus, вспомогательное питание и сигналы интерфейса |
| CRL |
Параллельное соединение, терминирование шины |
| PAR1 / PAR2 |
Параллельное управление, дистанционное ON/OFF, сигнал C/D Control, сигналы состояния |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, линейную стабилизацию и стабилизацию по нагрузке.
- КПД измеряется при 75% нагрузке, линейной нагрузке, входном напряжении 230 ВAC и выходном напряжении 24/48/96/380 Вdc.
- Источник питания рассматривается как независимый блок, однако итоговое оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Испытание шума вентилятора выполняется по ISO-7779.
- Во время испытаний на стойкость к напряжению и сопротивление изоляции винт «A» должен быть временно снят и установлен обратно после испытаний.
- Знак RCM применяется на добровольной основе.
- Для получения детальной информации следует обращаться к руководству пользователя.
