BIC-5K-48
нет на складе

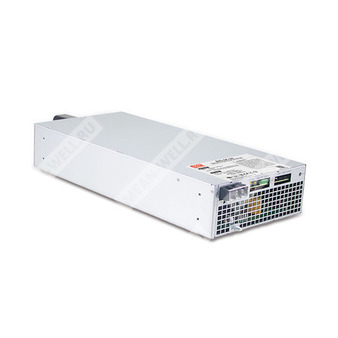

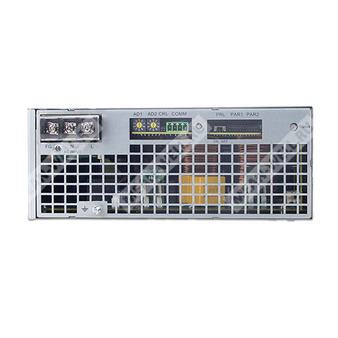

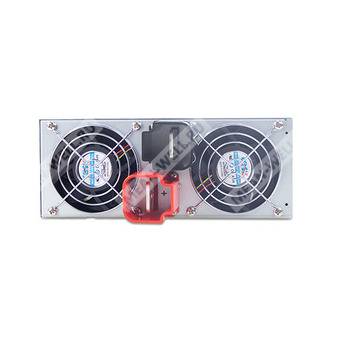

BIC-5K-48 - двунаправленный источник питания мощностью 5 кВт для преобразования AC/DC и DC/AC с рекуперацией энергии.
Расшифровка партномера
| Обозначение | Расшифровка |
| BIC | Серия двунаправленных источников питания Mean Well |
| 5K | Номинальная мощность 5 кВт |
| 48 | Выходное напряжение 48 В |
Назначение
Устройство BIC-5K-48 предназначено для двунаправленного преобразования энергии между сетью переменного тока и цепью постоянного тока. В режиме AC→DC оно работает как источник питания или зарядное устройство, а в режиме DC→AC — как сетевой инвертор с возвратом энергии в сеть. Модель поддерживает автоматическое определение направления потока энергии, ручное переключение режимов, параллельную работу и интерфейсы CANBus / MODBus-RTU.
Описание
Серия BIC-5K представляет собой 5-кВт двунаправленный источник питания с функцией рекуперации энергии. Устройство выполнено на полностью цифровой платформе и ориентировано на высокую эффективность, интеллектуальное управление, компактные габариты и широкий набор средств защиты. Применение включает тестовое оборудование для формирования и градации аккумуляторов, системы накопления энергии, системы рекуперации кинетической энергии и распределённые энергосистемы V2G.
Основные особенности
- Совмещение функций AC→DC и DC→AC в одном устройстве.
- Двунаправленная работа с рекуперацией энергии.
- Ультрабыстрое время переключения направления 1 мс.
- Поддержка глобальных сертификатов для различных областей применения.
- Входной диапазон сети 180...305 В AC, доступен вариант 277 В AC.
- КПД до 92,5% для модели 48 В.
- Коэффициент гармонических искажений менее 3% в обоих режимах преобразования.
- Параллельная работа до 30 кВт при конфигурации 5+1.
- Поддержка CANBus или MODBus-RTU (RS-485).
- Полный набор защит: антиостровной режим, отказ по AC, перенапряжение и перегрузка по DC, перегрев, короткое замыкание.
- Категория перенапряжения III.
- Рабочий диапазон температур от -30 до +70 °C.
- Низкий акустический шум вентилятора.
- Поддержка соединения нескольких устройств и конформное покрытие.
Области применения
- Формирование и градация аккумуляторных ячеек.
- Система V2G (vehicle-to-grid).
- Зарядные модули для морских аккумуляторных систем.
- Станции зарядки электросамокатов и транспортных средств.
- Системы рекуперации кинетической энергии.
- Электролизные установки.
- Системы очистки сточных вод.
Параметры
Вход переменного тока
| Диапазон напряжения | 180...305 В AC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | ≥0,99 при 230 В AC и полной нагрузке |
| Типовой КПД | 92,5% |
| Пусковой ток | 120 А при 230 В AC |
| Ток утечки | 7,07 мА при 305 В AC |
| Максимальная входная мощность | 5550 Вт |
| Входной ток | 114 А |
| Уровень гармонических искажений тока | <3% при нагрузке 100% и 230 В AC |
Выход постоянного тока
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 104 А |
| Номинальная выходная мощность | 4992 Вт |
| Диапазон напряжения | 38...66 В |
| Полный диапазон мощности | 48...66 В |
| Диапазон регулировки напряжения | 38...66 В |
| Диапазон тока | 0...104 А |
| Пульсации и шум | 600 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 8000 мс, 150 мс при 230 В AC и полной нагрузке |
Выход переменного тока
| Номинальная выходная мощность | 5000 Вт |
| Диапазон напряжения | 180...305 В AC, определяется сетью AC |
| Диапазон частоты | 47...63 Гц, определяется сетью AC |
| Типовой выходной ток | 22,5 А при 230 В AC |
| Типовой коэффициент мощности | 0,99 при 230 В AC и полной нагрузке |
| Типовой КПД | 93% |
| Уровень гармонических искажений тока | <3% при нагрузке 100% и 230 В AC |
Защиты и функции
| Перегрузка | 105...115% от номинальной выходной мощности |
| Короткое замыкание | Выключение выходного тока, восстановление после повторного включения |
| Перенапряжение | 68...70 В |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Антиостровная защита | Выключение выходного напряжения AC с последующим повторным включением |
| Обратная связь по направлению | AC→DC / DC→AC |
| Переключение направления | 1 мс |
| Удалённое включение/выключение | Электрический сигнал или сухой контакт; замыкание — включение, размыкание — выключение |
| Параллельная работа | До 30 кВт (5+1 устройств) |
| Интерфейс связи | CANBus или MODBus-RTU |
Режимы работы и логика преобразования
| Автоопределение направления | Если заданное напряжение выше напряжения нагрузки — режим AC→DC |
| Автоопределение направления | Если заданное напряжение ниже напряжения нагрузки — режим DC→AC |
| Режим аккумулятора | Включение через команду DIRECTION_CTRL |
| Команда | 00h — AC→DC (заряд) |
| Команда | 01h — DC→AC (разряд) |
| Диапазон синхронизации по AC | 180...305 В AC, 47...63 Гц |
Экологические и механические параметры
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...40 °C |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Габариты | 460 × 211 × 83,5 мм |
| Масса | 12 кг |
| Упаковка | 1 шт.; 12 кг/шт.; 1,25 CUFT |
Безопасность и ЭМС
| Стандарты безопасности | IEC 62368-1, IEC 62477-1, BS EN 62368-1, BS EN 62477-1, BS EN 50549-1, UL 62368-1, CAN/CSA C22.2 No.62368-1, TP TC 004 |
| Категория перенапряжения | III |
| Испытательное напряжение | I/P-O/P: 6 кВ DC; I/P-FG: 4 кВ DC; O/P-FG: 4 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | BS EN 55032, BS EN 61000-6-4 |
| ЭМС-помехоустойчивость | BS EN 55035, BS EN 61000-6-2 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехоустойчивость | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Импульсные помехи | 2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивные помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность
| MTBF | 209,4 тыс. ч минимум по Telcordia SR-332; 17,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- КПД измеряется при нагрузке 75%, линейной нагрузке, входном напряжении 230 В AC и выходных напряжениях 24/48/96/380 В DC.
- Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Испытание шума вентилятора выполняется согласно ISO 7779.
- При испытаниях выдерживаемого напряжения и сопротивления изоляции винт «A» должен быть временно удалён и установлен обратно после завершения испытаний.
- Маркировка RCM применяется на добровольной основе.
