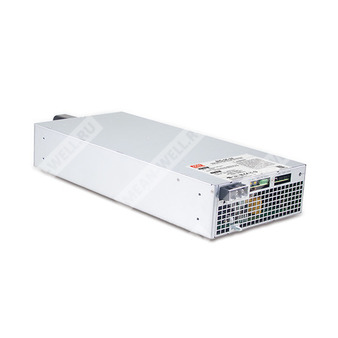

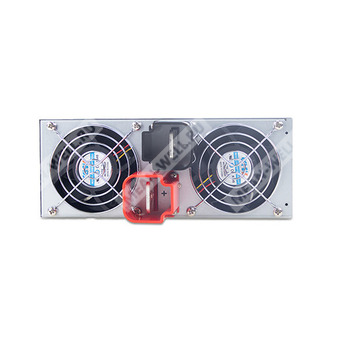

BIC-5K-96
нет на складе
BIC-5K-96 - двунаправленный источник питания 5 кВт для преобразования энергии между сетью и DC-шиной.
Расшифровка партномера
| Позиция в обозначении | Значение |
| BIC | Серия двунаправленных источников питания с рекуперацией энергии |
| 5K | Номинальная мощность 5 кВт |
| 96 | Исполнение на 96 В постоянного напряжения |
Назначение
Устройство серии BIC-5K представляет собой полностью цифровой двунаправленный источник питания мощностью 5 кВт с функциями преобразования AC/DC и DC/AC. Оно предназначено для работы как в режиме зарядки и питания DC-нагрузки от сети, так и в режиме возврата энергии от DC-источника в сеть. Модель BIC-5K-96 ориентирована на работу с DC-шиной 96 В.
Особенности
- Двунаправленное преобразование AC → DC и DC → AC.
- Режим полной мощности в обоих направлениях.
- Ультрабыстрое время двунаправленного переключения: 1 мс для AC ↔ DC.
- Высокий КПД до 93% для исполнения 96 В.
- Низкий коэффициент гармонических искажений: менее 3% в обоих режимах преобразования.
- Поддержка параллельной работы до 30 кВт при конфигурации 5+1.
- Поддержка коммуникации CANBus или MODBus-RTU (RS-485).
- Защита от островного режима, аварии по AC, перенапряжения, перегрузки, короткого замыкания, перегрева.
- Категория перенапряжения III.
- Рабочий диапазон температур: от -30 до +70 °C.
- Низкий уровень шума вентилятора.
- Конформное покрытие.
Области применения
- Формирование и градация аккумуляторных ячеек.
- Системы V2G (vehicle-to-grid).
- Зарядные модули для морских аккумуляторов.
- Зарядные станции для электросамокатов и транспортных средств.
- Системы рекуперации кинетической энергии.
- Электролизные установки.
- Системы очистки сточных вод.
Основные параметры
Вход со стороны AC
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 180…305 В AC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | ≥0,99 при 230 В AC и полной нагрузке |
| Типовой КПД | 93% |
| Пусковой ток | 120 А при 230 В AC |
| Потребляемая мощность, максимум | 5550 Вт |
| Ток утечки | 7,07 мА при 305 В AC |
| Коэффициент гармонических искажений тока | <3% при нагрузке 100% и 230 В AC |
| Время установки, нарастания | 8000 мс, 150 мс при 230 В AC и полной нагрузке |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Дополнительное примечание | 277 В AC доступно |
Выход постоянного тока
| Параметр | Значение |
| Номинальное выходное напряжение | 96 В DC |
| Диапазон напряжения | 76…112 В DC |
| Диапазон полного уровня мощности | 96…112 В DC |
| Номинальный ток | 52 А |
| Диапазон тока | 0…52 А |
| Номинальная мощность | 4992 Вт |
| Пульсации и шум | 900 мВp-p |
| Допуск выходного напряжения | ±2,0% |
Вход постоянного тока / режим DC → AC
| Параметр | Значение |
| Диапазон входного напряжения DC | 76…112 В DC |
| Максимальный входной ток DC | 57 А |
| Номинальная выходная мощность | 5000 Вт |
| Диапазон напряжения AC | 180…305 В AC, определяется сетью; 277 В AC доступно |
| Диапазон частоты AC | 47…63 Гц, определяется сетью |
| Ток AC | 22,5 А при 230 В AC |
| Коэффициент мощности | 0,99 при 230 В AC и полной нагрузке |
| Типовой КПД | 93% |
| Коэффициент гармонических искажений тока | <3% при нагрузке 100% и 230 В AC |
Защиты и режимы работы
| Функция | Параметр |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от островного режима | Отключение выходного напряжения AC, повторный запуск после восстановления |
| Защита от перенапряжения | 34…35 В |
| Защита от перегрузки | 105…115% от номинальной выходной мощности |
| Защита от короткого замыкания | Отключение выходного тока, повторный запуск после восстановления |
| Режим AC → DC | Ограничение постоянным током, отключение DC-выхода через 5 с после снижения напряжения DC выхода |
| Режим DC → AC | Не является корректируемым с постоянной мощностью |
| Схема защиты | Shut down O/P voltage, re-power on to recover |
Функциональные характеристики
| Параметр | Значение |
| Время переключения между направлениями | 3 мс |
| Параллельная работа | До 30 кВт (5+1 модуль), см. функциональное руководство |
| Коммуникация | CANBus или MODBus-RTU |
| Дистанционное включение/выключение | Электрический сигнал или сухой контакт; замыкание — включение, размыкание — выключение |
| Охлаждение | Встроенное управление скоростью вентилятора по внутренней температуре |
| Шум вентилятора | 43 дБ при 10% нагрузки и Ta=25 °C; 43 дБ при 70% нагрузки и Ta=25 °C |
| Конфигурация параллельных единиц | До 6 единиц по схеме активного деления тока |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10…500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 6 кВ DC; I/P-FG: 4 кВ DC; O/P-FG: 4 кВ DC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехоустойчивость | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-34 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Гармонический ток | BS EN/EN61000-3-12 | Класс A |
| Колебание напряжения | BS EN/EN61000-3-11 | --- |
Безопасность и стандарты
| Параметр | Значение |
| Безопасность | CB IEC62368-1 / IEC62477-1; UL62368-1, CAN/CSA C22.2 No.62368-1; TUV BS EN/EN62368-1, BS EN/EN62477-1, BS EN/EN50549-1; EAC TP TC 004 |
| Категория перенапряжения | IEC/EN/UL 62368-1 и IEC/EN 62477-1: OVC III, высота до 2000 м |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 209,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 17,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 460 × 211 × 83,5 мм (Д × Ш × В) |
| Масса и упаковка | 12 кг; 1 шт. / 12 кг / 1,25 CUFT |

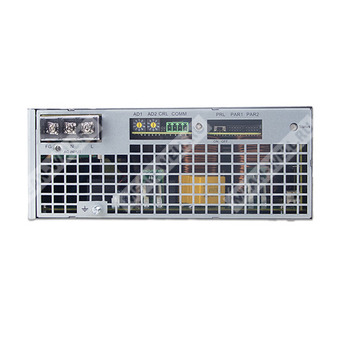

Назначение выводов и интерфейсов
Разъём COMM, назначение контактов
| Контакт | Функция | Описание |
| 1 | GND_AUX | Общий провод вспомогательного напряжения |
| 2 | D+/CANH | Линия данных для интерфейса MODBus или CANBus |
| 3 | D-/CANL | Линия данных для интерфейса MODBus или CANBus |
| 4 | +5V_AUX | Вспомогательный источник 4,5…5,5 В, относительно GND_AUX |
Разъём PAR1/PAR2, назначение контактов
| Контакт | Функция | Описание |
| 1 | +5V_AUX2 | Вспомогательное напряжение 4,5…5,5 В, относительно GND_AUX2; используется только для дистанционного ON-OFF |
| 2 | GND_AUX2 | Общий провод вспомогательного напряжения AUX2 |
| 3 | REMOTE ON_OFF | Включение/выключение по сухому контакту между REMOTE ON/OFF и +5_AUX2 |
| 4 | DC-OK | Высокий уровень при Vout ≤ 80% ±5%; в режимах Charger/Grid не поддерживается |
| 5 | DA | Линия данных параллельного управления |
| 6 | N.C. | Не используется |
| 7 | DB | Линия данных параллельного управления |
| 8 | T-ALARM | Высокий уровень при превышении температуры или отказе вентилятора |
| 9 | C/D Control | Высокий уровень: режим зарядки аккумулятора; низкий уровень: режим разряда аккумулятора |
| 10 | Fault | Высокий уровень при Vac ≤ 165 Вrms, OLP, SCP, OTP, OVP, AC Fail, fan lock, islanding protection |
Назначение контактов силовых клемм
| Контакт | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- КПД измеряется при нагрузке 75%, линейной нагрузке, входе 230 В AC и выходном напряжении 24/48/96/380 В DC.
- Источник питания рассматривается как независимый блок, однако конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
- Испытание шума вентилятора выполняется согласно ISO-7779.
- При испытаниях на электрическую прочность и сопротивление изоляции винт «A» должен быть временно снят и установлен обратно после испытаний.
- Маркировка RCM применяется на добровольной основе; изделие соответствует соответствующим стандартам IEC или AS/NZS, либо AS/NZS 3820, где применимо.
