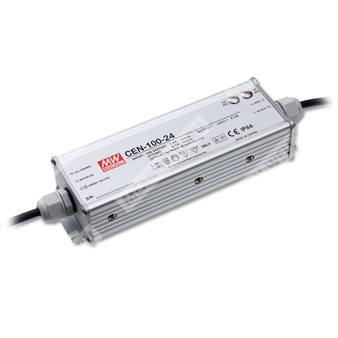

CEN-100-24 — источник питания постоянного тока 24 В для светодиодных систем мощностью 100 Вт.
Расшифровка партномера
| Позиция | Значение |
| CEN | Серия импульсных источников питания для светодиодных нагрузок |
| 100 | Номинальная выходная мощность 100 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое назначение
Импульсный источник питания с одним выходом для питания светодиодов и светотехнических систем в режимах постоянного тока и постоянного напряжения.
Особенности
- Универсальный вход переменного тока / полный диапазон до 295 В AC.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Регулируемое выходное напряжение и уровень постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение IP66 для применения внутри помещений и вне помещений.
- Источники питания класса 2.
- Охлаждение за счет свободной конвекции воздуха.
- 100% испытание под полной нагрузкой.
- Высокая надежность.
- Предназначен для светодиодного освещения и динамических вывесок.
- Соответствует международным требованиям безопасности для светотехнической аппаратуры.
- Подходит для сухих, влажных и мокрых зон.
Применение
- Светодиодное освещение.
- Светодиодные модули.
- Динамические и статические вывески.
- Наружные и внутренние светотехнические установки.
Основные параметры
| Параметр | Значение для CEN-100-24 |
| Выходное напряжение | 24 В |
| Диапазон выходного тока | 0 ~ 4 А |
| Номинальная мощность | 96 Вт |
| Пульсации и шум | 2.7 Впик-пик |
| Допуск выходного напряжения | ±10% |
| Стабилизация по линии | ±3.0% |
| Стабилизация по нагрузке | ±5.0% |
| Время установления | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
| Диапазон регулировки напряжения | 22 ~ 27 В |
| Диапазон регулировки тока | 2.6 ~ 4 А |
| Режим постоянного тока | 15.6 ~ 24 В |
| Номинальный ток | 4 А |
Входные параметры
| Параметр | Значение для CEN-100-24 |
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.97 при 115 В AC, PF > 0.95 при 230 В AC, PF > 0.92 при 277 В AC на полной нагрузке |
| Типовой КПД | 89% |
| Типовой входной ток | 1.4 А / 115 В AC, 0.7 А / 230 В AC, 0.5 А / 277 В AC |
| Типовой пусковой ток | Холодный запуск 45 А, длительность импульса 85 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0.75 мА / 240 В AC |
| Общее гармоническое искажение | < 20% при выходной нагрузке ≥75% для 115/230 В AC и ≥80% для 277 В AC |
Защитные функции
| Параметр | Значение для CEN-100-24 |
| Защита от перегрузки по току | 95 ~ 110%; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 28 ~ 32 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Дерейтинг по высоте | При высоте выше 2000 м: 3.5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3.75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885, EAC TP TC 004, GB19510.1, GB19510.14 |
| Эмиссия ЭМС | EN55015, EN61000-3-2 Class C (при нагрузке ≥65%), EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень light industry (импульс 4 кВ), критерий B, EAC TP TC 020 |
Константная токовая область
| Параметр | Значение для CEN-100-24 |
| Область постоянного тока | 15.6 ~ 24 В |
| Рекомендуемый режим работы | Работа в области постоянного тока для питания светодиодов |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 195 × 62.5 × 40.5 мм (Д × Ш × В) |
| Масса | 0.6 кг |
| Упаковка | 24 шт. / 15.4 кг / 1.29 CUFT |
| MTBF | 519.5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
| Провод | Назначение |
| SJTW 18AWG × 3C | Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый) |
| SVT 18AWG × 2C | Выход DC: +V (красный), -V (чёрный) |
| Длина выводов | 300 ± 20 мм |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепью из конденсаторов 0.1 мкФ и 47 мкФ, включённых параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; для подробностей следует учитывать статические характеристики.
- Рекомендуется применять источник питания в составе светодиодного модуля в области постоянного тока.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; ЭМС должна подтверждаться для полной установки.
- Рекомендуется прямое подключение к светодиодам; применение дополнительных драйверов не подходит.
- Для соответствия требованиям последнего регламента ErP для светильников данный источник питания допускается использовать только через выключатель, без постоянного подключения к сети.
- Для высоты более 2000 м следует учитывать температурный дерейтинг: 3.5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
