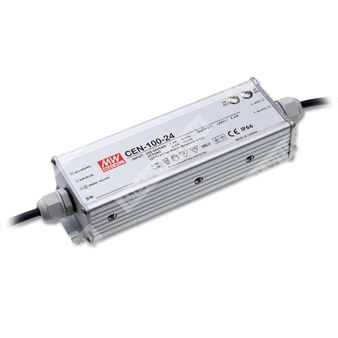

CEN-100-48 - источник питания постоянного тока 48 В для светодиодных нагрузок и систем освещения.
Расшифровка партномера
| CEN | Серия источников питания Mean Well CEN для светодиодных применений |
| 100 | Номинальная мощность 100 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
Модель CEN-100-48 представляет собой одноканальный импульсный источник питания для светодиодных систем с универсальным входом переменного тока, активной коррекцией коэффициента мощности, защитами от короткого замыкания, перегрузки по току, перенапряжения и перегрева. Устройство рассчитано на работу в режиме постоянного тока в пределах допустимой области нагрузки LED-модулей, имеет исполнение IP66 и предназначено для применения в светотехнических установках внутри и вне помещений, включая влажные и мокрые зоны.
Сведения о серии
- Универсальный вход переменного тока / полный диапазон до 295 В переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Регулируемые выходное напряжение и уровень тока ограничения.
- Исполнение IP66.
- Класс 2.
- Охлаждение за счет свободной конвекции воздуха.
- 100% испытание под полной нагрузкой.
- Высокая надежность.
- Применение: светодиодное освещение и информационные табло.
- Соответствие международным требованиям безопасности для светотехники.
- Подходит для сухих, влажных и мокрых помещений.
Выход
| Номинальное выходное напряжение | 48 В |
| Диапазон выходного тока | 0 ~ 2 А |
| Номинальная мощность | 96 Вт |
| Пульсации и шум | 4,6 В пик-пик |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В переменного тока, 1200 мс / 115 В переменного тока при полной нагрузке |
| Диапазон настройки напряжения (SVR1) | 43 ~ 53 В |
| Диапазон настройки тока (SVR2) | 1,3 ~ 2 А |
| Область постоянного тока | 31,2 ~ 48 В |
Вход
| Диапазон входного напряжения | 90 ~ 295 В переменного тока; 127 ~ 417 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,97 при 115 В переменного тока; >0,95 при 230 В переменного тока; >0,92 при 277 В переменного тока, при полной нагрузке |
| КПД | 91% |
| Входной ток | 0,7 А / 230 В переменного тока, 0,5 А / 277 В переменного тока |
| Пусковой ток | Холодный старт 45 А, twidth=85 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | <0,75 мА / 240 В переменного тока |
| Максимум БП на 16 А автомате | 19 устройств (автомат типа B) / 19 устройств (автомат типа C) при 230 В переменного тока |
| Общие гармонические искажения | <20% при нагрузке ≥75% на 115/230 В переменного тока и при нагрузке ≥80% на 277 В переменного тока |
Характеристики эффективности
| КПД при различных напряжениях | 115 В: 91%; 230 В: 91%; 277 В: 91% |
| КПД по модели 48 В | до 91% в полевых условиях |
Защита
| Перегрузка по току | 95 ~ 110%; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 54 ~ 60 В; отключение выходного напряжения с последующим восстановлением при повторном включении |
| Перегрев | Отключение выходного напряжения с последующим восстановлением при повторном включении |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: >100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885, EAC TP TC 004, GB19510.1, GB19510.14 |
| ЭМС излучение | EN55015, EN61000-3-2 Class C (при нагрузке ≥65%), EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, light industry level (surge 4 кВ), criteria B, EAC TP TC 020 |
Конструктивные данные
| Габариты | 195 × 62,5 × 40,5 мм (Д × Ш × В) |
| Масса | 0,6 кг |
| Упаковка | 24 шт. / 15,4 кг / 1,29 куб. фут |
| Кейс № | 993A |
MTBF
| Наработка на отказ | 519,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Подключение входа | AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый); провод SJTW 18AWG × 3C, 300±20 мм |
| Подключение выхода | +V (красный), -V (чёрный); провод SVT 18AWG × 2C, 300±20 мм |
| Крепёжные отверстия | 4 отверстия диаметром 4,6 мм |
Примечания
1. Все параметры, специально не оговоренные, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
4. При пониженном входном напряжении может потребоваться дерейтинг. См. статические характеристики для подробностей.
5. См. «Методы управления светодиодными модулями».
6. Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие Директиве EMC для полной установки.
7. Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не подходит.
8. Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может использоваться только за выключателем, без постоянного подключения к сети.
9. Для высот выше 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
Кривая снижения мощности
| Рабочий диапазон по температуре | Приблизительно 100% нагрузки до 50 °C, далее снижение до 60% при 70 °C |
Статические характеристики
| Диапазон по входному напряжению | 100 ~ 295 В переменного тока, горизонтальная характеристика нагрузки в рабочем диапазоне |
Расшифровка параметров серии
| Серия | CEN | Источник питания Mean Well для светодиодных систем |
| Мощность | 100 | Класс 100 Вт |
| Выходное напряжение | 48 | 48 В постоянного тока |
