CEN-100-54

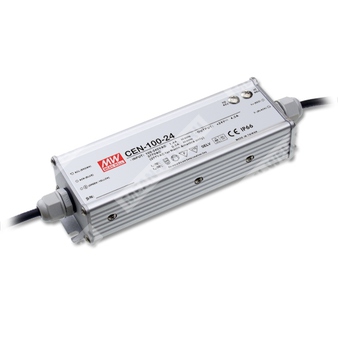

CEN-100-54 — источник питания для светодиодных нагрузок с выходом 54 В и режимом стабилизации тока.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| CEN | Серия светодиодных источников питания Mean Well CEN |
| 100 | Номинальная мощность 100 Вт |
| 54 | Номинальное выходное напряжение 54 В |
Назначение
Компонент CEN-100-54 представляет собой импульсный одноканальный источник питания для светодиодных систем, рассчитанный на работу в режиме постоянного тока с регулируемым выходным напряжением и встроенной коррекцией коэффициента мощности. Предназначен для применения в светотехническом оборудовании, в том числе для внутренней и наружной установки, при условии соблюдения требований по монтажу и условиям эксплуатации.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Регулируемое выходное напряжение и уровень постоянного тока.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Исполнение IP66.
- Класс 2 по электробезопасности.
- Охлаждение естественной конвекцией воздуха.
- Проведение 100% испытания под полной нагрузкой.
- Подходит для светодиодного освещения и световых указателей.
- Соответствие международным требованиям безопасности для светотехнических изделий.
Выход
| Параметр | Значение |
| Выходное напряжение | 54 В |
| Диапазон постоянного тока | 0 ~ 1,77 А |
| Номинальный ток | 1,77 А |
| Номинальная мощность | 95,58 Вт |
| Пульсации и шум | 5 Вп-п |
| Допуск по выходному напряжению | ±10% |
| Нестабильность по линии | ±3,0% |
| Нестабильность по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В AC, 1200 мс при 115 В AC, при полной нагрузке |
| Диапазон регулировки напряжения (SVR1) | 49 ~ 58 В |
| Диапазон регулировки тока (SVR2) | 1,15 ~ 1,77 А |
| Режим работы | Рекомендуется работа в области постоянного тока |
| Константная область тока | Выходное напряжение зависит от конфигурации конечной системы |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| КПД | 91% |
| Входной ток | 1,4 А / 115 В AC; 0,7 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток | Холодный пуск 45 А, twidth = 85 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное количество источников на автоматическом выключателе 16 А | 19 штук (автомат типа B) / 19 штук (автомат типа C) при 230 В AC |
| Тотальные гармонические искажения | < 20% при нагрузке ≥75% на входе 115/230 В AC и при нагрузке ≥80% на входе 277 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 95 ~ 110%; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 59 ~ 68 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: >100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08 (кроме 48 В, 54 В), TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 (только для 36 В, 42 В, 48 В, 54 В), EAC TP TC 004, GB19510.1, GB19510.14 |
| Помехоэмиссия | EN55015, EN61000-3-2 Class C (≥65% нагрузки), EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61547, light industry level (surge 4 кВ), criteria B, EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 519,5 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 195 × 62,5 × 40,5 мм (Д × Ш × В) |
| Масса | 0,6 кг |
| Упаковка | 24 шт. / 15,4 кг / 1,29 куб. фута |
Механическое исполнение и подключение
| Параметр | Значение |
| Класс защиты | IP66 |
| Способ охлаждения | Естественная конвекция воздуха |
| Входные провода | SJTW 18AWG × 3C, длина 300±20 мм |
| Выходные провода | SVT 18AWG × 2C, длина 300±20 мм |
| Подключение | AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый), +V (красный), -V (чёрный) |
| Крепёжные отверстия | ψ4,6 × 4 PL |
| Максимальная температура корпуса | 31,25 °C |
Характеристики по нагрузке и режимам
| Параметр | Значение |
| Кривая производительности по нагрузке | Для 48 В модели КПД до 91% в прикладных условиях |
| Характеристика коэффициента мощности | Измерена в режиме постоянного тока; при росте нагрузки PF возрастает и достигает значений, указанных в спецификации |
| Рабочая область светодиодного драйвера | Рекомендуется работа в области постоянного тока |
Примечания
1. Все параметры, специально не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием пары скрученных проводов длиной 12" и нагрузочного конденсатора 0,1 мкФ + 47 мкФ параллельно.
3. Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
4. При пониженном входном напряжении может потребоваться дерейтинг. Следует проверять статические характеристики.
5. Рекомендуется обращаться к документу по способам управления светодиодными модулями.
6. Источник питания рассматривается как компонент, работающий в составе конечного изделия. Поскольку параметры ЭМС зависят от всей установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для всей системы.
7. Рекомендуется прямое подключение к светодиодам; применение дополнительных драйверов не подходит.
8. Для выполнения требований актуального регламента ErP для светильников данный источник питания может применяться только после выключателя и не должен быть постоянно подключён к сети.
9. При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
