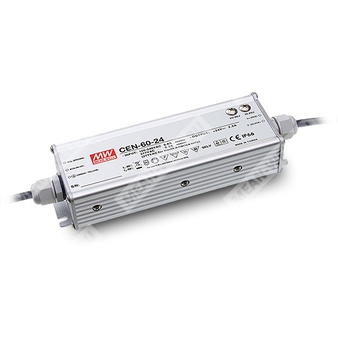

CEN-60-12 - импульсный источник питания постоянного тока 12 В для светодиодных систем и смежных применений.
CEN-60-12 — 60-ваттный одноканальный светодиодный источник питания серии CEN-60 с универсальным входом переменного тока, встроенной коррекцией коэффициента мощности и режимом стабилизации тока/напряжения для питания LED-нагрузок.
Расшифровка партномера
| Фрагмент обозначения | Расшифровка |
|---|
| CEN | Серия светодиодных источников питания MEAN WELL |
| 60 | Номинальная мощность 60 Вт |
| 12 | Выходное номинальное напряжение 12 В |
Особенности
- Универсальный вход переменного тока, полный диапазон, до 295 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Регулируемые выходное напряжение и уровень стабилизации тока.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение IP66 для установки внутри и вне помещений.
- Источник питания класса 2.
- Охлаждение за счет свободной конвекции воздуха.
- 100% испытание под полной нагрузкой в режиме прогрева.
- Высокая надежность.
- Подходит для светодиодного освещения и информационных табло.
- Соответствие мировым требованиям безопасности для осветительного оборудования.
- Пригоден для сухих, влажных и мокрых зон.
Назначение
Применяется как источник питания для светодиодных светильников, модулей и вывесок, где требуется стабилизированный выход 12 В и работа в режиме постоянного тока в пределах допустимой области нагрузок.
Выход
| Параметр | Значение |
|---|
| Выходное постоянное напряжение | 12 В |
| Диапазон выходного тока | 0 ~ 5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум, макс. | 2 Вп-п |
| Допуск по напряжению | ±10% |
| Линейная стабилизация | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
| Диапазон регулировки напряжения (SVR1) | 10,8 ~ 13,5 В |
| Диапазон регулировки тока (SVR2) | 3,75 ~ 5 А |
| Диапазон постоянного тока | 9 ~ 12 В |
| Номинальный ток | 5 А |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД, тип. | 86% |
| Входной ток, тип. | 0,8 А / 115 В AC; 0,4 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 45 А, twidth = 85 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Общий коэффициент гармоник | < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
| Максимальное число БП на автоматическом выключателе 16 А | 32 устройства (автомат типа B) / 32 устройства (автомат типа C) при 230 В AC |
Защита
| Функция | Описание |
|---|
| Перегрузка по току | 95 ~ 110% ; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14,5 ~ 17 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Снижение допустимой температуры при высоте выше 2000 м | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Группа | Соответствие |
|---|
| Стандарты безопасности | UL879, UL8750, CSA C22.2 No. 207-M89, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 (для 36 В, 48 В, 54 В только), EAC TP TC 004, GB19510.1, GB19510.14 |
| ЭМС, излучение | EN55015, EN61000-3-2 Class C (при нагрузке ≥75%), EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС, помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень light industry, перенапряжение 4 кВ, критерий B, EAC TP TC 020 |
Режим постоянного тока
| Параметр | Значение |
|---|
| Область постоянного тока | 9 ~ 12 В |
| Рекомендуемый режим работы | Работа в области постоянного тока для питания светодиодов |
| Примечание по совместимости | Максимальное выходное напряжение в области постоянного тока зависит от конфигурации конечной системы |
Механические данные
| Параметр | Значение |
|---|
| Габариты | 185 × 62,5 × 40,5 мм (Д × Ш × В) |
| Масса | 0,6 кг |
| Упаковка | 24 шт.; 15,4 кг / 1,29 куб. фута |
| Исполнение | IP66 |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Рекомендуется использовать согласно «Методам управления светодиодными модулями».
- Источник питания является компонентом, предназначенным для работы в составе конечного оборудования; из-за влияния полной установки ЭМС должна быть повторно подтверждена изготовителем конечного изделия.
- Прямое подключение к светодиодам рекомендуется, но использование дополнительных драйверов не предусмотрено.
- Для соответствия актуальным требованиям ErP данный источник питания допускается использовать только за выключателем и не подключать постоянно к сети.
- Температурное дерейтинг-снижение при высоте выше 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
Дополнительные сведения
Материал применения: светодиодное освещение, информационные и рекламные вывески, а также иные системы, требующие стабилизированного питания 12 В с режимом постоянного тока.
Компоновка выводов: входные провода AC/L, AC/N, FG; выходные провода +V и -V; предусмотрены регулировки Vo и Io.
Серия: CEN-60.
