CEN-60-15

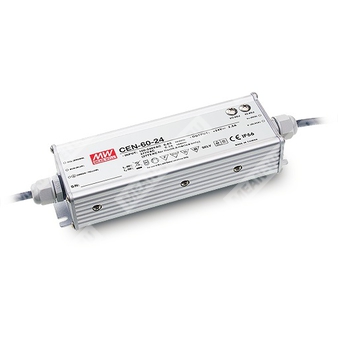

CEN-60-15 - импульсный источник питания постоянного тока для светодиодных систем на 15 В, 4 А, 60 Вт.
Расшифровка партномера
| CEN | Серия источников питания для светодиодного освещения CEN |
| 60 | Номинальная мощность: 60 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Назначение и особенности
CEN-60-15 — это источник питания для светодиодных светильников и световых вывесок, работающий в режиме стабилизации постоянного тока с регулируемыми выходными параметрами. Изделие рассчитано на универсальное сетевое питание, предназначено для внутреннего и наружного применения, имеет герметичное исполнение IP66, встроенную активную коррекцию коэффициента мощности и набор защит по выходу.
Основные особенности
- Универсальный вход переменного тока полного диапазона до 295 В переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Регулировка выходного напряжения и уровня постоянного тока.
- Исполнение IP66 для монтажа внутри помещений и на открытом воздухе.
- Класс 2 по электробезопасности.
- Охлаждение естественной конвекцией без вентилятора.
- 100% испытание на прогон под полной нагрузкой.
- Подходит для светодиодного освещения и бегущих/световых рекламных конструкций.
- Соответствует требованиям международных норм безопасности для светотехники.
- Пригоден для сухих, влажных и мокрых помещений.
Выходные параметры
| Номинальное выходное напряжение | 15 В |
| Диапазон постоянного тока | 0 ~ 4 А |
| Номинальный ток | 4 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 2,4 В п-п |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Диапазон регулировки напряжения | 13,5 ~ 17 В |
| Диапазон регулировки тока | 3 ~ 4 А |
| Область постоянного тока | 11,25 ~ 15 В |
Входные параметры
| Диапазон входного напряжения | 90 ~ 295 В переменного тока; 127 ~ 417 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,9 при 277 В AC при полной нагрузке |
| Типовой КПД | 87% |
| Типовой входной ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | Холодный старт: 45 А, twidth = 85 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимум блоков питания на автомат 16 А | 32 шт. при автомате типа B / 32 шт. при автомате типа C при 230 В AC |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
Защиты
| Перегрузка по току | 95 ~ 110% |
| Тип защиты по перегрузке по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,4 ~ 17 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Надёжность
| MTBF | 523,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL879, UL8750, CSA C22.2 No. 207-M89, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 (для 36 В, 48 В, 54 В только), EAC TP TC 004, GB19510.1, GB19510.14 |
| Соответствие ЭМС по излучению | EN55015, EN61000-3-2 Class C (при нагрузке ≥75%), EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Соответствие ЭМС по помехоустойчивости | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень light industry, перенапряжение 4 кВ, критерий B, EAC TP TC 020 |
Конструктивные данные
| Габаритные размеры | 185 × 62,5 × 40,5 мм (Д × Ш × В) |
| Масса | 0,6 кг |
| Упаковка | 24 шт.; 15,4 кг; 1,29 куб. фута |
| Степень защиты | IP66 |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измерены в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. При пониженном входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать статические характеристики.
5. Следует обращаться к документу по методам управления светодиодными модулями.
6. Источник питания рассматривается как компонент, работающий совместно с конечным изделием. Поскольку ЭМС зависит от всей установки, изготовитель конечного оборудования должен повторно подтвердить соответствие ЭМС на полной сборке.
7. Рекомендуется непосредственное подключение светодиодов; применение дополнительных драйверов не подходит.
8. Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может использоваться только за выключателем, без постоянного подключения к сети.
9. Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
Дополнительные сведения
| Тип охлаждения | Естественная конвекция воздуха |
| Режим работы | Источник питания постоянного тока для светодиодных нагрузок |
| Функциональное назначение | Питание светодиодного освещения и световых указателей |
| Корпусное исполнение | Герметизированное, для внутренней и наружной установки |
Расшифровка режима нагрузки
Изделие рекомендуется эксплуатировать в области постоянного тока (CC) для питания светодиодов. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов по совместимости требуется обращение к MEAN WELL.
