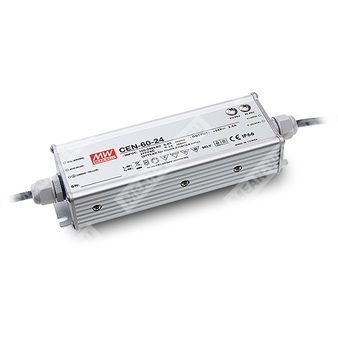

CEN-60-24 - импульсный источник питания постоянного тока для светодиодных систем.
CEN-60-24 — 60-ваттный одно-выходной источник питания для светодиодного освещения с универсальным входом переменного тока, активной коррекцией коэффициента мощности, защитами и исполнением IP66.
Расшифровка партномера
| Позиция | Расшифровка |
| CEN | Серия источников питания Mean Well CEN для светодиодных приложений |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
- Универсальный вход переменного тока полного диапазона, до 295 В переменного тока.
- Предназначен для светодиодного освещения и движущихся рекламных конструкций.
- Выходное напряжение и уровень постоянного тока настраиваются.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение IP66 для установки внутри помещений и на открытом воздухе.
- Класс 2.
- Охлаждение за счёт свободной конвекции воздуха.
- 100% испытание при полной нагрузке на прогонном режиме.
- Подходит для сухих, влажных и мокрых помещений.
- Соответствие мировым требованиям безопасности для осветительного оборудования.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Диапазон постоянного тока | 0 ~ 2,5 А |
| Номинальная мощность | 60 Вт |
| Диапазон постоянной стабилизации | 18 ~ 24 В |
| Регулировка напряжения | 22 ~ 27 В |
| Регулировка тока | 1,9 ~ 2,5 А |
| Пульсации и шум | 2,4 В п-п |
| Допуск по выходному напряжению | ±10% |
| Линейная стабилизация | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В переменного тока; 1200 мс / 115 В переменного тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В переменного тока; 127 ~ 417 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,97 / 115 В переменного тока, PF > 0,95 / 230 В переменного тока, PF > 0,9 / 277 В переменного тока при полной нагрузке |
| Типовой КПД | 89% |
| Типовой потребляемый ток | 0,8 А / 115 В переменного тока; 0,4 А / 230 В переменного тока; 0,3 А / 277 В переменного тока |
| Пусковой ток | Холодный пуск 45 А, twidth = 85 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | < 0,75 мА / 240 В переменного тока |
| Максимальное число блоков на автомат 16 А | 32 шт. для автомата типа B; 32 шт. для автомата типа C при 230 В переменного тока |
Защиты
| Вид защиты | Реализация |
| От перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| От короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| От перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| От перегрева | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Снижение параметров по высоте | Для высоты более 2000 м: снижение температуры окружающей среды на 3,5 °C/1000 м для моделей без вентилятора и на 5 °C/1000 м для моделей с вентилятором |
Прочность изоляции и сопротивление
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Нормы безопасности | UL879, UL8750, CSA C22.2 No. 207-M89, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 (для 36 В, 48 В, 54 В только), EAC TP TC 004, GB19510.1, GB19510.14 |
| Помехоэмиссия | EN55015, EN61000-3-2 Class C (при нагрузке ≥75%), EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень light industry, перенапряжение 4 кВ, критерий B, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 185 × 62,5 × 40,5 мм |
| Масса одного изделия | 0,6 кг |
| Упаковка | 24 шт.; 15,4 кг; 1,29 куб. фут. |
Наработка на отказ
| Параметр | Значение |
| MTBF | 523,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной ёмкостью 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Допуск включает допуск уставки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- См. методики управления светодиодными модулями.
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием; для всей установки требуется повторная квалификация по директиве EMC.
- Рекомендуется прямое подключение к светодиодам; использование дополнительных драйверов не предусмотрено.
- Для соответствия последним требованиям ErP по осветительным приборам данный источник питания должен использоваться только за выключателем и не должен быть постоянно подключён к сети.
- Для работы на высоте более 2000 м требуется снижение температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
