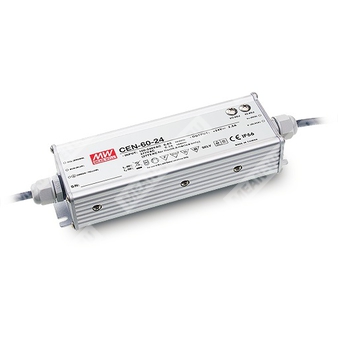

CEN-60-30 — герметичный импульсный источник питания для светодиодных нагрузок с выходным напряжением 30 В.
Назначение: источник питания серии CEN-60 для питания светодиодных светильников и световых указателей в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| CEN | Серия CEN — одно выходной источник питания для светодиодного освещения |
| 60 | Номинальная мощность 60 Вт |
| 30 | Номинальное выходное напряжение 30 В |
Краткое описание
Модель CEN-60-30 представляет собой источник питания серии CEN-60 с универсальным входом переменного тока, активной коррекцией коэффициента мощности, защитами от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также с возможностью регулировки выходного напряжения и уровня постоянного тока. Корпус выполнен в герметичном исполнении IP66 и рассчитан на применение в indoor/outdoor установках, включая светодиодное освещение и moving sign applications.
Особенности
- Универсальный вход переменного тока, полный диапазон, до 295 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Регулируемое выходное напряжение и уровень постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение IP66 для установки внутри и вне помещений.
- Источнику питания присвоен класс 2.
- Охлаждение за счёт естественной конвекции воздуха.
- 100% испытание при полной нагрузке на прогонке.
- Высокая надёжность.
- Подходит для светодиодного освещения и информационных вывесок.
- Соответствие мировым требованиям безопасности для светотехнической продукции.
- Подходит для сухих, влажных и сырых помещений.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 30 В DC |
| Диапазон регулировки напряжения | 27 ~ 33 В |
| Диапазон постоянного тока | 0 ~ 2 А |
| Номинальный ток | 2 А |
| Номинальная мощность | 60 Вт |
| Допуск по пульсациям и шумам | 3 В p-p |
| Допуск по выходному напряжению | ±10% |
| Уставка | ±3,0% |
| Регулировка нагрузки | ±5,0% |
| Область постоянного тока | 22,5 ~ 30 В |
| Диапазон регулировки тока (SVR2) | 1,5 ~ 2 А |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC / 127 ~ 417 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC, PF > 0,95 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| Типовой КПД | 90% |
| Типовой входной ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток | Холодный старт 45 А, twidth = 85 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
Параметры защиты
| Защита | Описание |
| От перегрузки по току | 95 ~ 110%; тип защиты — ограничение постоянного тока, восстановление автоматически после устранения аварии |
| От короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| От перенапряжения | Выходное напряжение отключается, восстановление после повторной подачи питания |
| От перегрева | Выходное напряжение отключается, восстановление после повторной подачи питания |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 523,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL879, UL8750, CSA C22.2 No. 207-M89, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 (для 36 В, 48 В, 54 В только), EAC TP TC 004, GB19510.1, GB19510.14 |
| Эмиссия ЭМС | EN55015, EN61000-3-2 Class C (при нагрузке ≥75%), EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень light industry, surge 4 кВ, criteria B, EAC TP TC 020 |
Константно-токовая область
| Параметр | Значение |
| Рекомендуемый режим работы | Область постоянного тока для питания светодиодов |
| Особенность выходной характеристики | В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 185 × 62,5 × 40,5 мм (Д × Ш × В) |
| Размеры корпуса по чертежу | Case No. 993B |
| Исполнение | IP66 |
| Провода входа | SJTW 18AWG × 3C |
| Входные провода | AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый) |
| Выходные провода | SVT 18AWG × 2C |
| Выходные провода | +V (красный), -V (чёрный) |
| Длина выводов | 300 ±20 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,6 кг |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 15,4 кг |
| Объём упаковки | 1,29 CUFT |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- Может потребоваться понижение мощности при низком входном напряжении; необходимо проверять статические характеристики.
- Следует обращаться к «Методам управления светодиодными модулями».
- Источник питания рассматривается как компонент, применяемый совместно с конечным оборудованием; при проектировании требуется повторная квалификация ЭМС на уровне конечного изделия.
- Рекомендуется прямое подключение к светодиодам; применение дополнительных драйверов не допускается.
- Для выполнения требований последнего регламента ErP данный источник питания может использоваться только после выключателя и не должен быть постоянно подключён к сети.
- Снижение допустимой температуры окружающей среды для высоты выше 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
Дополнительные сведения
Максимальное количество блоков питания на автоматическом выключателе 16 А: 32 устройства при автомате типа B и 32 устройства при автомате типа C при 230 В AC.
Суммарное гармоническое искажение: THD < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC.
Типовая частота преобразования: 50 кГц при 115 В AC и 75 кГц при 230 В AC.
