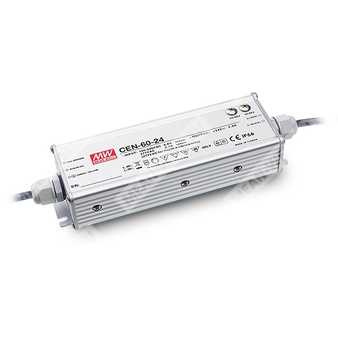

CEN-60-36 - источник питания постоянного тока 36 В для светодиодных систем с регулируемым током и напряжением.
CEN-60-36 — импульсный источник питания для светодиодного освещения и световых указателей, выполненный в герметичном исполнении IP66, с активной коррекцией коэффициента мощности, защитами от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также с возможностью регулировки выходного напряжения и уровня постоянного тока.
Расшифровка партномера
| Позиция | Значение |
| CEN | Серия светодиодных источников питания CEN |
| 60 | Номинальная мощность 60 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Основные особенности
- Универсальный вход переменного тока полного диапазона до 295 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Регулируемое выходное напряжение и уровень постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение IP66 для внутренней и наружной установки.
- Класс 2.
- Охлаждение за счет свободной конвекции воздуха.
- 100% испытание на прогон под полной нагрузкой.
- Высокая надежность.
- Подходит для светодиодного освещения и подвижных рекламных конструкций.
- Соответствие мировым требованиям по безопасности для осветительных систем.
- Пригоден для сухих, влажных и мокрых помещений.
- Исполнение без вентилятора.
Выходные параметры
| Параметр | Значение для CEN-60-36 |
| Выходное напряжение постоянного тока | 36 В |
| Диапазон постоянного тока | 0 ~ 1,7 А |
| Номинальная мощность | 61,2 Вт |
| Диапазон постоянного тока в области стабилизации | 27 ~ 36 В |
| Номинальный ток | 1,7 А |
| Регулировка выходного напряжения (SVR1) | 33 ~ 40 В |
| Регулировка тока (SVR2) | 1,3 ~ 1,7 А |
| Пульсации и шум, max. | 3,6 Вp-p |
| Допуск по выходному напряжению | ±10% |
| Линейная стабилизация | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 1200 мс / 115 В AC, 500 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение для CEN-60-36 |
| Диапазон входного напряжения | 90 ~ 295 В AC / 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД, тип. | 90% |
| Входной ток, тип. | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток, тип. | Холодный пуск 45 А, twidth = 85 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Общее гармоническое искажение | THD < 20% при выходной нагрузке ≥ 75% для 115/230 В AC и ≥ 80% для 277 В AC |
| Максимальное число БП на автомате 16 А | 32 шт. при автомате типа B / 32 шт. при автомате типа C при 230 В AC |
Защита
| Вид защиты | Реализация |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Рабочая высота | Снижение допустимой температуры на 3,5 °C на 1000 м для безвентиляторных моделей при высоте более 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL879, UL8750, CSA C22.2 No. 207-M89, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 (для 36 В, 48 В, 54 В только), EAC TP TC 004, GB19510.1, GB19510.14 |
| ЭМС, излучение | EN55015, EN61000-3-2 Class C (при нагрузке ≥ 75%), EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС, помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень для легкой промышленности, импульс 4 кВ, критерий B, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 185 × 62,5 × 40,5 мм |
| Кейс | № 993B |
| Степень защиты | IP66 |
| Подключение входа | AC/L (коричневый), AC/N (синий), FG (зелено-желтый), провод SJTW 18AWG×3C |
| Подключение выхода | +V (красный), -V (черный), провод SVT 18AWG×2C |
| Длина выводов | 300 ± 20 мм |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 523,4 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,6 кг |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 15,4 кг |
| Объем упаковки | 1,29 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием пары скрученных проводов длиной 12" и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- См. «Методы управления светодиодным модулем».
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; ЭМС-показатели зависят от полной установки, поэтому конечный изготовитель должен повторно подтвердить соответствие директиве ЭМС для готового изделия.
- Рекомендуется прямое подключение к светодиодам; использование дополнительных драйверов не допускается.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания должен использоваться за выключателем и не должен быть постоянно подключен к сети.
- При высоте эксплуатации выше 2000 м снижение допустимой температуры составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
Характеристика режимов работы со светодиодной нагрузкой
Источник питания рекомендуется использовать в области постоянного тока (CC) для питания светодиодов. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов по совместимости требуется консультация MEAN WELL.
