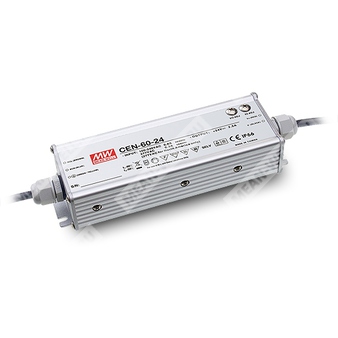

CEN-60-42 - герметичный светодиодный источник питания 60 Вт с выходом 42 В, регулировкой тока и напряжения, для внутреннего и наружного освещения.
CEN-60-42 — однофазный импульсный источник питания для светодиодных систем серии CEN-60, предназначенный для питания светодиодных светильников и информационных табло в режиме постоянного тока. Модель выполнена в герметичном исполнении IP66, поддерживает универсальный вход переменного тока и встроенную коррекцию коэффициента мощности.
Расшифровка партномера
| Партномер | Расшифровка |
| CEN | Серия светодиодных источников питания MEAN WELL CEN |
| 60 | Номинальная мощность 60 Вт |
| 42 | Номинальное выходное напряжение 42 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон до 295 В AC.
- Защиты: от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Регулируемые выходное напряжение и уровень постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение IP66 для установки внутри и вне помещений.
- Источник питания класса 2.
- Охлаждение за счёт свободной конвекции воздуха.
- 100% испытание под полной нагрузкой на прогон.
- Повышенная надёжность.
- Подходит для светодиодного освещения и световых вывесок.
- Соответствие мировым требованиям безопасности для осветительного оборудования.
- Пригоден для сухих, влажных и мокрых зон.
Назначение
Источник питания предназначен для работы со светодиодными нагрузками в режиме постоянного тока. Для корректной эксплуатации рекомендуется подключение непосредственно к светодиодам. В области постоянного тока верхний предел выходного напряжения определяется конфигурацией конечной системы.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 42 В |
| Диапазон постоянного тока | 0 ~ 1,45 А |
| Номинальный ток | 1,45 А |
| Номинальная мощность | 60,9 Вт |
| Диапазон напряжения в режиме постоянного тока | 31,5 ~ 42 В |
| Регулировка выходного напряжения | 37 ~ 46 В |
| Регулировка уровня тока | 1,1 ~ 1,45 А |
| Пульсации и шум, макс. | 4 п-п |
| Точность установки напряжения | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC, PF > 0,95 при 230 В AC, PF > 0,9 при 277 В AC при полной нагрузке |
| КПД, тип. | 90% |
| Потребляемый ток, тип. | 0,8 А при 115 В AC / 0,4 А при 230 В AC / 0,3 А при 277 В AC |
| Пусковой ток, тип. | Холодный старт 45 А, twidth=85 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Общее гармоническое искажение | <20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 110%; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим прерывистого запуска, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C (с учётом графика снижения нагрузки) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для безвентиляторных моделей при высоте более 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL879, UL8750, CSA C22.2 No. 207-M89, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 (для 36 В, 48 В, 54 В только), EAC TP TC 004, GB19510.1, GB19510.14 |
| ЭМС — излучение | EN55015, EN61000-3-2 Class C (при нагрузке ≥75%), EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС — помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень light industry (скачок 4 кВ), критерий B, EAC TP TC 020 |
МТБФ
| Параметр | Значение |
| Наработка на отказ | 523,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 185 × 62,5 × 40,5 мм (Д × Ш × В) |
| Исполнение корпуса | IP66 |
| Схема подключения | Входные провода: SJTW 18AWG×3C; выходные провода: SVT 18AWG×2C |
| Длина проводов | 300 ±20 мм |
| Масса | 0,6 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 15,4 кг |
| Объём упаковки | 1,29 куб. фута |
Константная область тока
Источник питания рекомендуется применять в области постоянного тока для управления светодиодами. При этом максимальное выходное напряжение определяется параметрами конечного светодиодного узла. При несовместимости режимов требуется согласование с MEAN WELL.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой из параллельно соединённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- См. методы управления светодиодными модулями.
- Источник питания является компонентом, работающим в составе конечного оборудования. Так как характеристики ЭМС зависят от полной установки, изготовитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для всей установки.
- Рекомендуется прямое подключение к светодиодам; использование дополнительных драйверов не подходит.
- Для соответствия требованиям последнего регламента ErP для осветительных приборов источник питания должен использоваться только за выключателем и не должен быть постоянно подключён к сети.
- Для высоты эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
