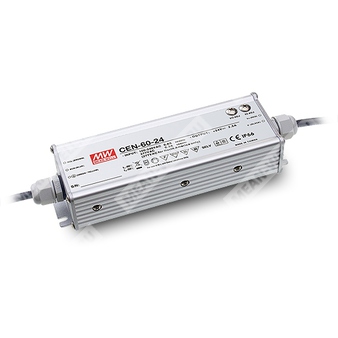

CEN-60-54 - герметичный светодиодный источник питания 60 Вт с режимом стабилизации напряжения и тока.
Краткое назначение: промышленный импульсный источник питания для светодиодных нагрузок, в том числе для наружных и внутренних установок, с защитами и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| CEN |
Серия герметичных источников питания Mean Well CEN для светодиодного освещения |
| 60 |
Номинальная мощность 60 Вт |
| 54 |
Номинальное выходное напряжение 54 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон, до 295 В переменного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Регулируемое выходное напряжение и уровень постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Степень защиты IP66, пригоден для внутренней и наружной установки.
- Источник питания класса 2.
- Охлаждение за счет естественной конвекции воздуха.
- 100% испытание на прогон под полной нагрузкой.
- Высокая надежность.
- Предназначен для светодиодного освещения и световых табло.
- Соответствие мировым требованиям безопасности для осветительной техники.
- Пригоден для сухих, влажных и мокрых помещений.
- 3 года гарантии.
Выходные параметры
| Параметр |
Значение для CEN-60-54 |
| Выходное напряжение постоянного тока |
54 В |
| Диапазон постоянного тока |
0 ~ 1,15 А |
| Номинальная мощность |
62,1 Вт |
| Диапазон постоянной стабилизации |
49 ~ 58 В |
| Диапазон регулировки выходного напряжения |
49 ~ 58 В |
| Диапазон регулировки выходного тока |
0,9 ~ 1,15 А |
| Пульсации и шум, максимум |
5 Вp-p |
| Допуск по выходному напряжению |
±10% |
| Линейная стабилизация |
±3,0% |
| Стабилизация по нагрузке |
±5,0% |
| Время установки |
500 мс / 230 В переменного тока; 1200 мс / 115 В переменного тока при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 295 В переменного тока; 127 ~ 417 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,97 при 115 В переменного тока; PF > 0,95 при 230 В переменного тока; PF > 0,9 при 277 В переменного тока, при полной нагрузке |
| КПД, типовое значение |
91% |
| Потребляемый ток, типовое значение |
0,8 А / 115 В переменного тока; 0,4 А / 230 В переменного тока; 0,3 А / 277 В переменного тока |
| Пусковой ток, типовое значение |
45 А, холодный пуск; twidth = 85 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки |
< 0,75 мА / 240 В переменного тока |
| Максимальное число источников на автоматическом выключателе 16 А |
32 штуки при выключателе типа B / 32 штуки при выключателе типа C при 230 В переменного тока |
| Полные гармонические искажения |
< 20% при нагрузке ≥75% на входе 115/230 В переменного тока и при нагрузке ≥80% на входе 277 В переменного тока |
Эксплуатационные характеристики
| Параметр |
Значение |
| Рабочая температура |
от -30 до +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
от -40 до +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| MTBF |
523,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Защиты
| Вид защиты |
Описание |
| Перегрузка по току |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход–выход: 3,75 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Соответствие стандартам
Соответствие требованиям EN55015, EN61000-3-2 Class C при нагрузке ≥75%, EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020.
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61547, уровень промышленного применения, перенапряжение 4 кВ, критерий B, EAC TP TC 020.
Нормативы безопасности: UL879, UL8750, CSA C22.2 No. 207-M89, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 для 36 В, 48 В, 54 В, EAC TP TC 004, GB19510.1, GB19510.14.
Константно-токовая область
| Параметр |
Значение для CEN-60-54 |
| Номинальный ток |
1,15 А |
| Диапазон напряжения постоянного тока |
43 ~ 53 В |
| Диапазон напряжения в константно-токовой области |
49 ~ 58 В |
| Диапазон регулировки тока |
1,0 ~ 1,15 А |
Размеры и конструктивное исполнение
| Параметр |
Значение |
| Габаритные размеры |
185 × 62,5 × 40,5 мм (Д × Ш × В) |
| Исполнение корпуса |
IP66 |
| Монтаж и подключение |
Свободная конвекция воздуха; кабельные выводы согласно механическому чертежу |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
0,6 кг |
| Количество в упаковке |
24 шт. |
| Масса упаковки |
15,4 кг |
| Объем упаковки |
1,29 куб. фута |
Примечания
- Если параметры отдельно не оговорены, измерения выполнены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование. Необходимо учитывать статические характеристики.
- Следует обращаться к документу по методам управления светодиодными модулями.
- Источник питания является компонентом, предназначенным для работы в составе конечного оборудования. Поскольку ЭМС зависит от условий конечной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС на собранном оборудовании.
- Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не подходит.
- Для выполнения требований последнего регламента ErP для светильников данный источник питания должен использоваться только за выключателем и не должен быть постоянно подключен к сети.
- Для высоты более 2000 м снижение температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
