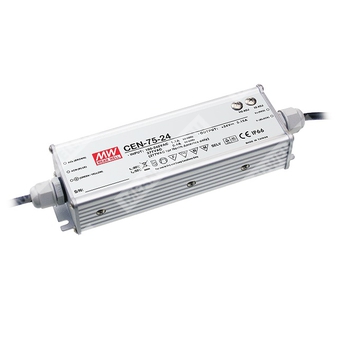

CEN-75-15 — импульсный источник питания для светодиодных систем с выходом 15 В и мощностью 75 Вт.
CEN-75-15 — одноcхемный источник питания серии CEN-75 для светодиодных нагрузок, предназначенный для работы в режиме постоянного тока с широким диапазоном входного напряжения, активной коррекцией коэффициента мощности и защитами по основным аварийным режимам.
Расшифровка партномера
| Обозначение | Расшифровка |
| CEN | Серия источников питания для светодиодного освещения CEN |
| 75 | Номинальная мощность 75 Вт |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон, до 295 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Регулируемые выходное напряжение и уровень постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение IP66 для внутренних и наружных установок.
- Класс 2 по электробезопасности.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание 100% полной нагрузкой при старении.
- Высокая надёжность.
- Подходит для светодиодного освещения и подвижных рекламных конструкций.
- Соответствие мировым требованиям безопасности для светотехнических изделий.
- Пригоден для сухих, влажных и мокрых помещений/зон.
Выход
| Параметр | Значение для CEN-75-15 |
| Выходное напряжение | 15 В |
| Диапазон выходного тока | 0...5 А |
| Номинальный ток | 5 А |
| Номинальная мощность | 75 Вт |
| Диапазон напряжения постоянного тока в режиме стабилизации тока | 11,25...15 В |
| Диапазон регулировки выходного напряжения | 13,5...17 В |
| Диапазон регулировки тока | 3,75...5 А |
| Нестабильность по линии | ±10% |
| Нестабильность по нагрузке | ±3,0% |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 2,7 Вп-п |
Вход
| Параметр | Значение для CEN-75-15 |
| Диапазон входного напряжения | 90...295 В AC; 127...417 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,97 / 115 В AC; PF > 0,95 / 230 В AC; PF > 0,9 / 277 В AC при полной нагрузке |
| Коэффициент полезного действия | 87% |
| Потребляемый ток | 1,1 А / 115 В AC; 0,55 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток | 45 А, холодный запуск, twidth = 85 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
Защиты
| Параметр | Значение для CEN-75-15 |
| Перегрузка по току | 95...110%; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,5...21 В; защита: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5 G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Нормы электромагнитной эмиссии | EN55015, EN61000-3-2 Class C (при нагрузке ≥75%); EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| Нормы электромагнитной устойчивости | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61547; уровень light industry (surge 4 кВ), критерий B; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 185 × 62,5 × 40,5 мм |
| Масса | 0,6 кг |
| Упаковка | 24 шт.; 15,4 кг; 1,29 куб. фута |
| Максимальная температура корпуса | T case: 81 °C |
| Исполнение корпуса | IP66 |
Надёжность
| Параметр | Значение |
| MTBF | 522,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение и регулировка
| Параметр | Значение |
| Входные провода | SJTW 18AWG × 3C |
| Выходные провода | SVT 18AWG × 2C |
| Регулировка выходного напряжения | SVR1 |
| Регулировка тока | SVR2 |
Примечания
- Если иное не указано, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статические характеристики.
- Рекомендуется использовать с LED-модулями по методам, указанным для светодиодных нагрузок.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; ЭМС зависит от условий монтажа, поэтому конечное изделие должно быть повторно квалифицировано на соответствие требованиям ЭМС.
- Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не подходит.
- Для соответствия актуальным требованиям ErP источник питания для светильников может применяться только за выключателем и не должен быть постоянно подключён к сети.
- Для высот более 2000 м требуется температурное снижение: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
Характеристика постоянного тока
Источник питания предназначен для работы в области постоянного тока (CC) при питании светодиодов. В этой области максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов по совместимости требуется обращение к MEAN WELL.
