CEN-75-24
снят с производства

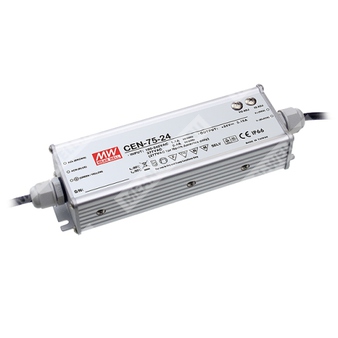

CEN-75-24 - источник питания для светодиодных систем с выходным напряжением 24 В и мощностью 75 Вт.
Расшифровка партномера
| Позиция | Значение |
| CEN | Серия источников питания для светодиодных применений |
| 75 | Номинальная мощность 75 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
CEN-75-24 — одно выходной источник питания для светодиодных светильников и табло с универсальным входом переменного тока, активной коррекцией коэффициента мощности, режимом стабилизации тока и защитой по основным аварийным режимам. Модель предназначена для применения в установках внутреннего и наружного монтажа с требованием к степени защиты IP66.
Особенности
- Универсальный вход переменного тока, полный диапазон до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Выходное напряжение и уровень постоянного тока регулируются.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Исполнение IP66 для внутреннего и наружного применения.
- Класс 2.
- Охлаждение естественной конвекцией.
- 100% испытание под полной нагрузкой.
- Подходит для светодиодного освещения и движущихся рекламных конструкций.
- Соответствие международным нормам безопасности для светотехнического оборудования.
- Для сухих, влажных и мокрых зон.
Параметры выхода
| Выходное напряжение | 24 В |
| Диапазон стабилизации тока | 0 ~ 3,15 А |
| Номинальный ток | 3,15 А |
| Номинальная мощность | 75,6 Вт |
| Пульсации и шум | 2,7 В п-п |
| Допуск по выходному напряжению | ±10% |
| Нестабильность по линии | ±3,0% |
| Нестабильность по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
| Диапазон постоянного тока | 18 ~ 24 В |
| Диапазон регулировки напряжения | 22 ~ 27 В |
| Диапазон регулировки тока | 2,36 ~ 3,15 А |
| Режим ограничения по току | Постоянный ток с автоматическим восстановлением после устранения неисправности |
| Режим короткого замыкания | Прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 28 ~ 34 В, отключение выходного напряжения с последующим повторным запуском |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным запуском |
Параметры входа
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC, PF > 0,95 при 230 В AC, PF > 0,9 при 277 В AC при полной нагрузке |
| КПД | 89% |
| Входной ток | 1,1 А / 115 В AC; 0,55 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток | Холодный старт 45 А, длительность импульса 85 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное число блоков на автомате 16 А | 25 шт. при автоматическом выключателе типа B / 25 шт. при типе C, при 230 В AC |
| Время удержания | Не указано |
Эксплуатационные параметры
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Надёжность и конструктив
| MTBF | 522,2 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 185 × 62,5 × 40,5 мм |
| Масса | 0,6 кг |
| Упаковка | 24 шт. / 15,4 кг / 1,29 куб. фута |
Безопасность и электромагнитная совместимость
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL879, UL8750, CSA C22.2 No. 207-M89, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 (только для 36 В, 48 В, 54 В), EAC TP TC 004, GB19510.1, GB19510.14 |
| Эмиссия ЭМС | EN55015, EN61000-3-2 Class C при нагрузке ≥75%, EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61547, уровень light industry, импульс 4 кВ, критерий B, EAC TP TC 020 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности определяются по статической характеристике.
- Рекомендуется непосредственное подключение к светодиодам; применение дополнительных драйверов не рекомендуется.
- Для соответствия последним требованиям ErP для светильников источник питания должен использоваться только за выключателем, без постоянного подключения к сети.
- Для высоты более 2000 м требуется температурное снижение: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
Диапазон постоянного тока
Для модели CEN-75-24 рабочая область стабилизации тока соответствует диапазону 18 ~ 24 В. В этой области источник питания работает как драйвер светодиодов с ограничением тока, а максимальное выходное напряжение определяется конфигурацией конечной системы.
Назначение
Источник питания предназначен для светодиодного освещения, в том числе для прямого питания светодиодных модулей и систем индикации, где требуется стабильный выход 24 В, высокий коэффициент мощности, защита от аварийных режимов и степень защиты IP66.
