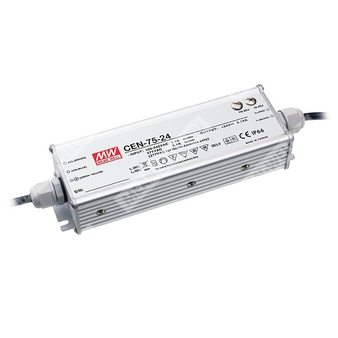

CEN-75-36 - импульсный источник питания постоянного тока для светодиодных нагрузок мощностью 75 Вт.
CEN-75-36 — источник питания для светодиодных систем серии CEN-75, предназначенный для питания LED-нагрузок в режиме стабилизации тока. Поддерживает универсальный сетевой вход, встроенный активный корректор коэффициента мощности, защиту по короткому замыканию, перегрузке по току, перенапряжению и перегреву, а также регулировку выходного напряжения и уровня постоянного тока.
Расшифровка партномера
| Позиция | Значение |
| CEN | Серия источников питания для светодиодного освещения CEN |
| 75 | Номинальная мощность 75 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Назначение и особенности
- Универсальный вход переменного тока, полный диапазон, до 295 В AC.
- Встроенная функция активного корректора коэффициента мощности.
- Регулируемые выходное напряжение и уровень постоянного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Исполнение IP66 для установки внутри помещений или вне помещений.
- Класс 2.
- Охлаждение за счёт свободной конвекции воздуха.
- Проверка 100% под полной нагрузкой.
- Высокая надёжность.
- Применение для светодиодного освещения и бегущих/световых вывесок.
- Соответствие мировым нормам безопасности для светотехнической аппаратуры.
- Применимость для сухих, влажных и мокрых мест.
Выход
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Диапазон выходного тока | 0 ~ 2,1 А |
| Номинальный ток | 2,1 А |
| Номинальная мощность | 75,6 Вт |
| Пульсации и шум | 3,6 В пик-пик |
| Точность стабилизации напряжения | ±10% |
| Точность стабилизации тока | ±3,0% |
| Точность установки | ±5,0% |
| Диапазон постоянного напряжения | 31,5 ~ 42 В |
| Диапазон регулировки напряжения | 33 ~ 40 В |
| Диапазон регулировки тока | 1,58 ~ 2,1 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент полезного действия | 90% |
| Потребляемый ток | 1,1 А при 115 В AC; 0,55 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток | 45 А, холодный запуск, длительность импульса 85 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
| Максимальное количество блоков на автомате 16 А | 25 единиц при автомате типа B; 25 единиц при автомате типа C, при 230 В AC |
Параметры по нагрузке и рабочему режиму
| Параметр | Значение |
| Рекомендуемый режим работы | Режим стабилизации тока |
| Рабочая область постоянного тока | 11,25 ~ 15 В / 15 ~ 20 В / 18 ~ 24 В / 22,5 ~ 30 В / 27 ~ 36 В / 31,5 ~ 42 В / 36 ~ 48 В / 40,5 ~ 54 В |
| Условие по гармоническим искажениям | THD < 20% при нагрузке ≥ 75% для 115 В AC и 230 В AC; при 277 В AC — при нагрузке ≥ 80% |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 110%; тип защиты — ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Короткое замыкание | Hiccup-режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 47 ~ 52 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55015, EN61000-3-2 Class C при нагрузке ≥ 75%, EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень light industry (surge 4 кВ), критерий B, EAC TP TC 020 |
| Стандарты безопасности | UL879, UL8750, CSA C22.2 No. 207-M89, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 (только для 36 В, 48 В, 54 В), EAC TP TC 004, GB19510.1, GB19510.14 |
Механические параметры
| Параметр | Значение |
| Габариты | 185 × 62,5 × 40,5 мм |
| Масса | 0,6 кг |
| Упаковка | 24 шт.; 15,4 кг; 1,29 куб. фут. |
| Провода входа | SJTW 18AWG × 3C |
| Провода выхода | SVT 18AWG × 2C |
| Регулировка напряжения | Vo ADJ. |
| Регулировка тока | Io ADJ. |
Надёжность
| Параметр | Значение |
| MTBF | 522,2 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; см. статические характеристики.
- Следует обращаться к документу по способам управления светодиодными модулями.
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием; ЭМС зависит от полной установки.
- Прямое подключение к светодиодам рекомендуется, но изделие не предназначено для использования с дополнительными драйверами.
- Для соответствия актуальным требованиям ErP для светильников данный источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
