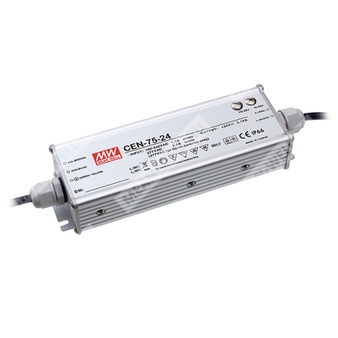

CEN-75-54 — герметизированный источник питания постоянного тока для светодиодных нагрузок, 75 Вт, 54 В.
Расшифровка партномера
| Партномер | Расшифровка |
| CEN | Серия источников питания для светодиодного освещения Mean Well CEN |
| 75 | Номинальная мощность 75 Вт |
| 54 | Номинальное выходное напряжение 54 В |
Краткое описание
Источник питания Mean Well CEN-75-54 предназначен для питания светодиодных систем в режиме постоянного тока, обеспечивает регулируемые выходные параметры, активную коррекцию коэффициента мощности и защиту по основным аварийным режимам. Исполнение рассчитано на внутреннюю и наружную установку, степень защиты корпуса IP66.
Особенности
- Универсальный вход переменного тока, полный диапазон до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Регулируемые выходное напряжение и уровень постоянного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Конвективное охлаждение за счет свободной циркуляции воздуха.
- Конструкция IP66 для применения внутри помещений и на открытом воздухе.
- Класс 2 по электрической безопасности.
- 100% испытание на прогон при полной нагрузке.
- Подходит для светодиодного освещения и световых вывесок.
- Соответствие мировым требованиям безопасности для светотехнической аппаратуры.
- Предназначен для сухих, влажных и мокрых условий эксплуатации.
Вход
| Диапазон входного напряжения | 90 ~ 295 В AC |
| Диапазон входного напряжения постоянного тока | 127 ~ 417 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0.97 при 115 В AC; PF > 0.95 при 230 В AC; PF > 0.9 при 277 В AC, при полной нагрузке |
| Типовой входной ток | 1.1 А при 115 В AC; 0.55 А при 230 В AC; 0.4 А при 277 В AC |
| Пусковой ток, тип. | Холодный пуск 45 А, twidth = 85 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0.75 мА / 240 В AC |
| Максимальное количество БП на автомат 16 А | 25 шт. при автомате типа B / 25 шт. при автомате типа C, при 230 В AC |
Выход
| Выходное напряжение | 54 В DC |
| Диапазон выходного тока | 0 ~ 1.4 А |
| Номинальный ток | 1.4 А |
| Номинальная мощность | 75.6 Вт |
| Диапазон постоянного тока | 40.5 ~ 54 В |
| Диапазон регулировки напряжения | 49 ~ 58 В |
| Диапазон регулировки тока | 1.05 ~ 1.4 А |
| Пульсации и шум, макс. | 5 В p-p |
| Допуск по выходному напряжению | ±10% |
| Линейная стабилизация | ±3.0% |
| Стабилизация по нагрузке | ±5.0% |
| Время установления | 500 мс / 230 В AC; 1200 мс / 115 В AC при полной нагрузке |
Защита
| Перегрузка по току | 95 ~ 110% |
| Режим защиты от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 59 ~ 65 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Снижение допустимой температуры по высоте | Для безвентиляторных моделей: 3.5 °C/1000 м при высоте выше 2000 м |
Электромагнитная совместимость и безопасность
| Испытательное напряжение | I/P-O/P: 3.75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL879, UL8750, CSA C22.2 No. 207-M89, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13, BIS IS15885 (только для 36 В, 48 В, 54 В), EAC TP TC 004, GB19510.1, GB19510.14 |
| ЭМС, излучение | Соответствие EN55015, EN61000-3-2 Class C при нагрузке ≥75%, EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС, помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень light industry, перенапряжение 4 кВ, критерий B, EAC TP TC 020 |
| Защита корпуса | IP66 |
Параметры работы в области постоянного тока
| Область постоянного тока | 40.5 ~ 54 В |
| Рекомендуемый режим работы | Работа в зоне постоянного тока для питания светодиодов |
| Примечание по верхнему напряжению | Максимальное выходное напряжение в режиме постоянного тока зависит от конфигурации конечной системы |
MTBF
| Средняя наработка на отказ | 522.2 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
Габариты и монтаж
| Размеры | 185 × 62.5 × 40.5 мм |
| Исполнение | Корпус для свободной установки, IP66 |
| Подключение | Входные провода: SJTW 18AWG×3C; выходные провода: SVT 18AWG×2C |
| Длина проводов | 300 ± 20 мм |
| Механические размеры крепления | Схема Case No. 993B |
Упаковка
| Масса | 0.6 кг |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 15.4 кг |
| Объем упаковки | 1.29 CUFT |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует руководствоваться статическими характеристиками.
- Рекомендуется применять прямое подключение к светодиодам.
- Для соответствия последним требованиям ErP к светильникам данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Для высот более 2000 м температура окружающей среды должна снижаться на 3.5 °C на 1000 м для безвентиляторных моделей и на 5 °C на 1000 м для моделей с вентилятором.
Описание
CEN-75-54 представляет собой герметизированный светодиодный источник питания мощностью 75 Вт с одним выходом на 54 В DC. Устройство выполнено как источник с универсальным входом, активной коррекцией коэффициента мощности и регулируемыми параметрами напряжения и тока. Конструкция предназначена для эксплуатации в системах светодиодного освещения, включая наружные и промышленные установки, при сохранении высокой степени защиты от внешних воздействий.
Для данной модели характерна работа в зоне постоянного тока, что обеспечивает согласование с LED-нагрузками. При превышении допустимых режимов реализуются штатные механизмы защиты: ограничение тока, цикл hiccup при коротком замыкании, отключение выходного напряжения при перенапряжении и перегреве с последующим восстановлением после устранения причины аварии или повторного включения.
По энергетическим характеристикам модель демонстрирует типовой КПД 91% и соответствие требованиям по гармоническим и электромагнитным помехам при соблюдении условий нагрузки, указанных в документе. Конструкция без вентилятора с охлаждением за счет свободной конвекции упрощает интеграцию в осветительные системы и повышает надежность в эксплуатации.
