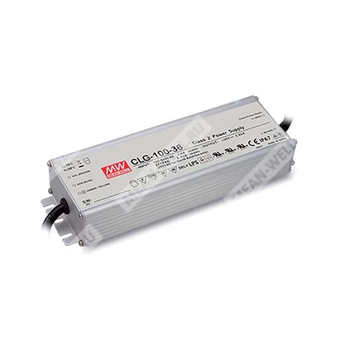

CLG-100-12
Особенности
Универсальный диапазон входного напряжения переменного тока / Полный диапазон (до 295 В переменного тока)
Встроенная активная функция коррекции коэффициента мощности
Высокая эффективность до 88,5%
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
Охлаждение за счет свободной конвекции воздуха
Степень защиты IP67 для внутренней или наружной установки
Блок питания класса 2
Проходит LPS (источник ограниченной мощности)
Тестирование источников питания под полной нагрузкой
Высокая надежность
Подходит для светодиодного освещения и движущихся рекламных вывесок
Соответствие международным стандартам безопасности для осветительного оборудования
Подходит для сухих / влажных / сырых помещений
Cпецификация
Модель: CLG-100-12
Выходные параметры
Напряжение постоянного тока: 12 В
Диапазон режима стабилизации тока: 9 ~ 12 В
Номинальный ток: 5 A
Номинальная мощность: 60 Вт
Пульсации и шум (макс.): 150 mVp-p
Допуск по напряжению: ±3,0%
Диапазон подстройки выходного напряжения: фиксирован; может быть изменен в пределах 0% ~ -15% номинального выходного напряжения
Диапазон подстройки выходного тока: фиксирован; может быть изменен в пределах 3% ~ -25% номинального выходного тока
Нестабильность по входному напряжению: ±1,0%
Нестабильность по нагрузке: ±2,0%
Время готовности, время нарастания: 500 мс, 80 мс / 230 В переменного тока; 1200 мс, 80 мс / 115 В переменного тока при полной нагрузке
Время удержания напряжения (тип.): 60 мс / 230 В переменного тока; 30 мс / 115 В переменного тока при полной нагрузке
Общий коэффициент нелинейных искажений: THD< 20% при загрузке выхода ≥75% при входных 115 / 230 В переменного тока и загрузке выхода ≥75% при 277 В переменного тока
Входные параметры
Диапазон входного напряжения: 90 ~ 295 В переменного тока; 127 ~ 417 В постоянного тока
Диапазон частоты: 47 ~ 63 Гц
Коэффициент мощности (тип.): PF>0,95/115 В переменного тока; PF>0,95/230 В переменного тока; PF>0,92/277 В переменного тока при полной нагрузке
КПД (тип.): 83%
Потребляемый ток AC (тип.): 0,8 A / 115 В переменного тока; 0,4 A / 230 В переменного тока; 0,3 A / 277 В переменного тока
Пусковой ток (тип.): ХОЛОДНЫЙ СТАРТ 40А (ширина импульса=1030 мкс, измерено на 50% Imax) при 230 В переменного тока
Ток утечки: <0,75 мА / 240 В переменного тока
Максимальное количество источников питания на автоматическом выключателе 16А: 3 блока (выключатель типа B) / 5 блоков (выключатель типа C) при 230 В переменного тока
Защита
Защита от перегрузки (тип.): 95 ~ 102%; тип защиты: ограничение по току (режим постоянного ограничения тока), автоматическое восстановление после устранения неполадки
Короткое замыкание: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неполадки
Защита от перенапряжения: 13 ~ 16 В; тип защиты: отключение выходного напряжения, повторное включение питания для восстановления
Защита от перегрева: отключение выходного напряжения, повторное включение питания для восстановления
Окружающая среда
Рабочая температура: -30 ~ +70°C (см. «Кривую дерейтирования»)
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температура и влажность хранения: -40 ~ +80°C, 10 ~ 95% RH
Температурный коэффициент: ±0,03%/°C (0 ~ 50°C)
Вибрации: 10 ~ 500 Гц, 5G, 12 мин./1 цикл, по 72 мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL879, UL1310, UL8750, CSA C22.2 № 207-M89, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (независимый), CAN/CSA C22.2 No. 223-M91 (для 48 В не применяется), CAN/CSA C22.2 No. 250.13-12, GB19510.1, GB19510.14, J61347-1, J61347-2-13, EAC TP TC 004, IP67; разработан согласно UL60950
Испытательное напряжение: Вход-выход: 3,75 кВ переменного тока; Вход-земля: 2 кВ переменного тока; Выход-земля: 0,5 кВ переменного тока
Сопротивление изоляции: Вход-выход: 100M Ом / 500 В постоянного тока / 25°C / 70% RH
Электромагнитные помехи: Соответствие BS EN/EN55015, BS EN/EN55032 Класс B, BS EN/EN61000-3-2 Класс C (≥75% нагрузки); BS EN/EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
Электромагнитная устойчивость: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, легкая промышленность (импульс 4кВ), EAC TP TC 020
Прочее
MTBF: 301 тыс. часов мин. (MIL-HDBK-217F, 25°C)
Габаритные размеры: 222,2 x 68 x 38,8 мм (Д x Ш x В)
Упаковка: 1,0 кг; 12 шт./13 кг/0,58 куб. фута
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измерялись при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск: включает допуск на включение, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Дерейтирование может потребоваться при пониженных входных напряжениях. Пожалуйста, обратитесь к статическим характеристикам для получения подробной информации.
5. Это максимально возможные значения выходного тока и мощности. Защита от перегрузки может срабатывать немного ниже этого уровня во избежание превышения требований UL1310 class 2.
6.
7. Пожалуйста, обратитесь к разделу "Методы питания светодиодных модулей".
8. Безопасность и электромагнитная совместимость разработаны в соответствии с требованиями BS EN/EN60598-1, UL8750, CNS15233, GB7000.1, FCC part 18.
9. Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку электромагнитные характеристики будут зависеть от полной установки, производители конечного оборудования должны повторно подтвердить соответствие требованиям EMC Директивы для полной установки.
10. Для соблюдения последних требований ErP для светильников данный источник питания может использоваться только после выключателя, не будучи постоянно подключённым к электросети.
Основные параметры
Выход: | |
Напряжение постоянного тока | 12V |
Номинальный ток | 5A |
Номинальная мощность | 60W |
Уровень шума на выходе | 150mVp-p |
Диапазон регулировки напряжения | Fixed. Can be modified between 0% ~ -15% rated output voltage |
Допустимое отклонение напряжения | ±3.0% |
Нестабильность выходного напряжения по сети | ±1.0% |
Нестабильность по нагрузке | ±2.0% |
Время установки, время нарастания | 500ms, 80ms / 230VAC 1200ms, 80ms /115VAC at full load |
Время удержания | 60ms / 230VAC 30ms / 115VAC at full load |
Область стабилизированного тока | 9 ~ 12V |
Диапазон регулировки тока | Fixed. Can be modified between 3% ~ -25% rated output current |
Вход: | |
Диапазон входных напряжений | 90 ~ 295VAC 127 ~ 417VDC |
Диапазон частот | 47 -63Hz |
КПД | 83% |
Переменный ток | 12V:0.8A/115VAC 0.4A/230VAC 0.3A/277VAC 15V:0.9A/115VAC 0.45A/230VAC 0.35A/277VAC 20V ~ 48V:1.1A/115VAC 0.55A/230VAC 0.45A/277VAC |
Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
Пусковой ток | COLD START 40A(twidth=1030μs measured at 50% Ipeak) at 230VAC |
Коррекция коэффициента мощности | PF>0.95/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load |
Защита: | |
Защита от перенапряжения | 13 - 16V / Protection type : Shut down and latch off o/p voltage, re-power on to recover |
Условия окр. среды: | |
Диапазон рабочих температур | -30 - +70°C |
Рабочая влажность | 20 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 ~ +80℃, 10 ~ 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for 48V), CSAC22.2 No. 250.0-08(exceptfor48V), CSAC22.2 No. 207-M89(except for48V), TUV EN60950-1, IP67, J61347-1, J61347-2-13 approved |
Сопротивление изоляции | l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 301 Khrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 222.2*68*38.8mm (L*W*H) |
Упаковка | 1 .OKg; 12pcs/13Kg/0.58CUFT |
Производственный статус | Снят с производства |
