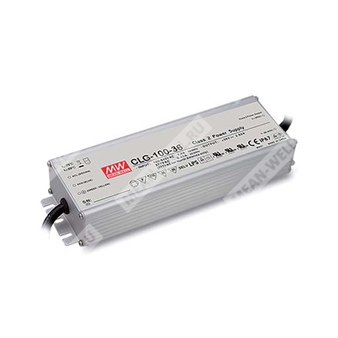

CLG-100-15
Особенности
Универсальный диапазон входного напряжения переменного тока / Полный диапазон (до 295 В переменного тока)
Встроенная функция активной коррекции коэффициента мощности
Высокий КПД до 88,5%
Защита: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение за счет свободной конвекции воздуха
Степень защиты IP67 для внутренней или наружной установки
Источник питания класса 2
Прошел испытания на соответствие источнику ограниченной мощности
Тестирование источников питания под полной нагрузкой
Высокая надежность
Подходит для светодиодного освещения и применения в динамических табло
Соответствие международным стандартам безопасности для освещения
Подходит для сухих / влажных / мокрых помещений
Cпецификация
Модель: CLG-100-15
Выходные параметры
Напряжение постоянного тока: 15В
Диапазон рабочего тока (постоянный): 11,25 ~ 15В
Номинальный ток: 5А
Номинальная мощность: 75Вт
Пульсации и шум (макс.): 150мВп-п
Нестабильность по входному напряжению: ±1,0%
Нестабильность по нагрузке: ±2,0%
Время готовности, время нарастания: 1200мс, 80мс / 115В переменного тока при полной нагрузке
Время удержания напряжения: 30мс / 115В переменного тока при полной нагрузке
Диапазон подстройки напряжения: фиксированный. Может быть изменен в пределах 0% ~ -15% от номинального выходного напряжения
Диапазон подстройки тока: фиксированный. Может быть изменен в пределах 3% ~ -25% от номинального выходного тока
Диапазон регулировки выходного напряжения (перенапряжение): 16,5 ~ 20В
Точность установки выходного напряжения: ±3,0%
Входные параметры
Диапазон входного напряжения: 90 ~ 295В переменного тока, 127 ~ 417В постоянного тока
Частотный диапазон: 47 ~ 63Гц
Потребляемый ток AC (типовой): 0,9А / 115В переменного тока, 0,45А / 230В переменного тока, 0,35А / 277В переменного тока
Стартовый ток (типовой): холодный старт 40А (ширина импульса = 1030мкс измерено на 50% Iпик) при 230В переменного тока
Коэффициент мощности (типовой): PF > 0,95 при 115В/230В переменного тока, PF > 0,92 при 277В переменного тока при полной нагрузке (см. график "Power Factor Characteristic")
Утечка тока: <0,75мА при 240В переменного тока
Характеристики
Полное гармоническое искажение: THD < 20% при выходной нагрузке ≥ 75% на входе 115/230В переменного тока и при выходной нагрузке ≥ 75% на входе 277В переменного тока
КПД (типовой): 85%
Максимальное количество блоков питания на автоматический выключатель 16А: 3 модуля (автоматический выключатель типа B) / 5 модулей (автоматический выключатель типа C) при 230В переменного тока
Защита
Перегрузка по току (типовая): 95 ~ 102%
Тип защиты от перегрузки по току: постоянное ограничение тока, автоматическое восстановление после устранения неисправности
Короткое замыкание: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: отключение выходного напряжения, для восстановления необходимо включить питание повторно
Перегрев: отключение выходного напряжения, для восстановления необходимо включить питание повторно
Условия окружающей среды
Рабочая температура: -30 ~ +70℃ (см. график "Derating Curve")
Рабочая влажность: 20 ~ 95% относительной влажности, без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% относительной влажности
Температурный коэффициент: ±0,03%/℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Гц, 5G, 12 мин./1 цикл, испытание по 72 мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL879, UL1310, UL8750, CSA C22.2 №207-M89, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 независимый, CAN/CSA C22.2 № 223-M91 (кроме 48В), CAN/CSA C22.2 № 250.13-12, GB19510.1, GB19510.14, J61347-1, J61347-2-13, EAC TP TC 004, одобрено IP67; проектирование с учётом UL60950
Сопротивление изоляции: Вход-выход: 100 МОм / 500В постоянного тока / 25℃ / 70% относительной влажности
Испытательное напряжение: Вход-выход: 3,75кВ переменного тока; Вход-корпус: 2кВ переменного тока; Выход-корпус: 0,5кВ переменного тока
Электромагнитные помехи: Соответствие BS EN/EN55015, BS EN/EN55032 Класс B, BS EN/EN61000-3-2 Класс C (≥75% нагрузки); BS EN/EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
Электромагнитная устойчивость: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, легкая промышленность (импульс 4кВ), EAC TP TC 020
Прочее
MTBF: 301 тыс. часов (MIL-HDBK-217F, 25℃)
Размеры: 222,2 x 68 x 38,8 мм (Д x Ш x В)
Упаковка: 1,0 кг; 12 штук / 13 кг / 0,58 куб.фут
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230В переменного тока, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются на полосе пропускания 20МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельным конденсатором 0,1мкФ и 47мкФ.
3. Допуск: включает допуск на установку, нестабильность по входному напряжению и нестабильность по нагрузке.
4. При пониженном входном напряжении может потребоваться снижение нагрузки. Пожалуйста, см. статические характеристики.
5. Это максимальный возможный выходной ток и мощность, защита по перегрузке может срабатывать немного ниже указанного значения для соответствия требованиям UL1310 класс 2.
6. См. "DRIVING METHODS OF LED MODULE".
7. Безопасность и соответствие EMC разрабатывались в соответствии с BS EN/EN60598-1, UL8750, CNS15233, GB7000.1, Часть 18 стандарта FCC.
8. Источник питания рассматривается как компонент, который будет использоваться в составе конечного оборудования. Так как характеристики EMC будут зависеть от полной установки, производителям конечного оборудования необходимо повторно подтвердить соответствие EMC для полной сборки.
9. Для выполнения требований последнего регламента ErP для светильников, данный светодиодный источник питания может устанавливаться только за выключателем без постоянного подключения к сети.
Основные параметры
Выход: | |
Напряжение постоянного тока | 15V |
Номинальный ток | 5A |
Номинальная мощность | 75 W |
Уровень шума на выходе | 150mVp-p |
Диапазон регулировки напряжения | Fixed. Can be modified between 0% ~ -15% rated output voltage |
Допустимое отклонение напряжения | ±3.0% |
Нестабильность выходного напряжения по сети | ±1.0% |
Нестабильность по нагрузке | ±2.0% |
Время установки, время нарастания | 500ms, 80ms / 230VAC 1200ms, 80ms /115VAC at full load |
Время удержания | 60ms / 230VAC 30ms / 115VAC at full load |
Область стабилизированного тока | 11.25 - 15V |
Диапазон регулировки тока | Fixed. Can be modified between 3% ~ -25% rated output current |
Вход: | |
Диапазон входных напряжений | 90 ~ 295VAC 127 ~ 417VDC |
Диапазон частот | 47 -63Hz |
КПД | 85% |
Переменный ток | 12V:0.8A/115VAC 0.4A/230VAC 0.3A/277VAC 15V:0.9A/115VAC 0.45A/230VAC 0.35A/277VAC 20V ~ 48V:1.1A/115VAC 0.55A/230VAC 0.45A/277VAC |
Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
Пусковой ток | COLD START 40A(twidth=1030μs measured at 50% Ipeak) at 230VAC |
Коррекция коэффициента мощности | PF>0.95/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load |
Защита: | |
Защита от перенапряжения | 16.5-20V / Protection type : Shut down and latch off o/p voltage, re-power on to recover |
Условия окр. среды: | |
Диапазон рабочих температур | -30 - +70°C |
Рабочая влажность | 20 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 ~ +80℃, 10 ~ 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for 48V), CSAC22.2 No. 250.0-08(exceptfor48V), CSAC22.2 No. 207-M89(except for48V), TUV EN60950-1, IP67, J61347-1, J61347-2-13 approved |
Сопротивление изоляции | l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 301 Khrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 222.2*68*38.8mm (L*W*H) |
Упаковка | 1 .OKg; 12pcs/13Kg/0.58CUFT |
Производственный статус | Снят с производства |
