Особенности

Универсальный AC вход / Полный диапазон (до 295В AC)
Встроенная функция активной коррекции коэффициента мощности
Высокий КПД до 88.5%
Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение с помощью свободной конвекции воздуха
Степень защиты IP67 для внутренней или наружной установки
Блок питания класса 2
Проходит тестирование источников питания под полной нагрузкой
Высокая надежность
Подходит для светодиодного освещения и применения в динамических вывесках
Соответствие мировым стандартам безопасности для светотехнической продукции
Подходит для сухих / влажных / мокрых помещений

Cпецификация

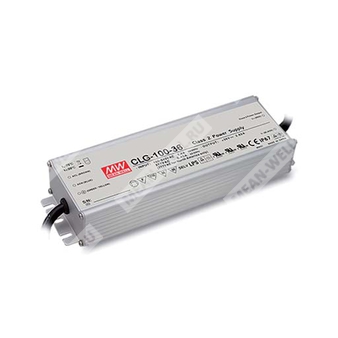

Модель: CLG-100-20

Выходные параметры

Напряжение постоянного тока: 20В
Диапазон регулировки выходного напряжения: 15 ~ 20В
Номинальный ток: 4.8А
Номинальная мощность: 96Вт
Пульсации и шум (макс.): 150мВп-п
Точность выходного напряжения: ±3.0%
Диапазон регулировки тока: Фиксировано. Может быть изменено в пределах 3% ~ -25% от номинального выходного тока
Диапазон регулировки напряжения: Фиксировано. Может быть изменено в пределах 0% ~ -15% от номинального выходного напряжения
Нестабильность по входному напряжению: ±1.0%
Нестабильность по нагрузке: ±2.0%
Время готовности, время нарастания выходного напряжения: 500мс, 80мс / 230В AC; 1200мс, 80мс / 115В AC при полной нагрузке
Время удержания напряжения: 60мс / 230В AC; 30мс / 115В AC при полной нагрузке

Входные параметры

Диапазон входного напряжения: 90 ~ 295В AC; 127 ~ 417В DC
Диапазон частоты: 47 ~ 63Гц
Потребляемый ток AC (тип.): 20В ~ 48В: 1.1A/115В AC, 0.55A/230В AC, 0.45A/277В AC
Пусковой ток: Холодный пуск 40A (twidth=1030мкс, измерено на 50% Ipeak) при 230В AC
Утечка тока: <0.75мA / 240В AC
Коэффициент мощности (тип.): PF>0.95/115В AC, PF>0.95/230В AC, PF>0.92/277В AC при полной нагрузке (см. график зависимости коэффициента мощности)
Общее гармоническое искажение: THD<20% при уровне нагрузки ≥75% на входе 115В AC/230В AC и при уровне нагрузки ≥75% на входе 277В AC
Максимальное количество ИП на 16A автомате: 3 шт. (автоматический выключатель типа B) / 5 шт. (автоматический выключатель типа C) при 230В AC
КПД (тип.): 88.5%

Защита

Перегрузка по току: 95 ~ 102%
Тип защиты: постоянное ограничение по току, автоматическое восстановление после устранения неисправности
Короткое замыкание: Режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 22 ~ 27В
Тип защиты: отключение выходного напряжения, перезапуск для восстановления
Перегрев: Отключение выходного напряжения, перезапуск для восстановления

Среда эксплуатации

Рабочая температура: -30 ~ +70°C (см. "Кривую дерейтирования")
Рабочая влажность: 20 ~ 95% RH без конденсации
Температура и влажность хранения: -40 ~ +80°C, 10 ~ 95% RH
Температурный коэффициент: ±0.03%/°С (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 5G 12 мин./1 цикл, испытания по 72 мин. вдоль осей X, Y, Z

Безопасность и электромагнитная совместимость

Стандарты безопасности: UL879, UL1310, UL8750, CSA C22.2 №207-M89, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 независимый, CAN/CSA C22.2 №223-M91 (кроме 48В), CAN/CSA C22.2 №250.13-12, GB19510.1, GB19510.14, J61347-1, J61347-2-13, EAC TP TC 004, степень защиты IP67; разработка в соответствии с UL60950
Сопротивление изоляции: Вход-Выход: 100МОм / 500В DC / 25°C / 70% RH
Испытательное напряжение: Вход-Выход: 3.75кВ AC; Вход-Заземление: 2кВ AC; Выход-Заземление: 0.5кВ AC
Электромагнитные излучения: Соответствие BS EN/EN55015, BS EN/EN55032 Класс B, BS EN/EN61000-3-2 Класс C (≥75% нагрузка), BS EN/EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
Электромагнитная стойкость: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, стандарт легкой промышленности (импульс 4кВ), EAC TP TC 020

Прочее

Время наработки на отказ: 301Кч минимум, MIL-HDBK-217F (25°C)
Габариты: 222.2 x 68 x 38.8 мм (Д*Ш*В)
Упаковка: 1.0 кг; 12 шт./13 кг/0.58 куб. фут.

Примечания

1. Все параметры, если не указано иное, измерены при 230В AC вход, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измерены на полосе 20МГц, с использованием 12-дюймовой витой пары, оконеченной параллельно конденсаторами 0.1мкФ и 47мкФ.
3. Допуск: включает допуск времени готовности, нестабильность по входному напряжению и нестабильность по нагрузке.
4. При низком входном напряжении может потребоваться снижение выходной мощности. Пожалуйста, смотрите статические характеристики для подробностей.
5. Это максимально допустимый выходной ток и мощность, защита по перегрузке может сработать немного ниже данного уровня для соответствия требованиям UL1310 класс 2.
6.
7. Пожалуйста, смотрите "Методы питания светодиодных модулей".
8. Проектирование по стандартам безопасности и ЭМС в соответствии с BS EN/EN60598-1, UL8750 (подраздел 8750 UL), CNS15233, GB7000.1, FCC часть 18.
9. Источник питания рассматривается как компонент, работающий во взаимодействии с финальным оборудованием. Поскольку показатели ЭМС зависят от полной установки, производители конечного оборудования должны повторно подтверждать соответствие оборудования требованиям Директивы ЭМС после интеграции источника.
10. Для соответствия последним требованиям ErP по светотехническим изделиям данный светодиодный источник питания может использоваться только за переключателем, не будучи постоянно подключёнными к сетям питания.

Основные параметры

Выход:
Напряжение постоянного тока 20V
Номинальный ток

4.8A
Номинальная мощность 96W
Уровень шума на выходе 150mVp-p
Диапазон регулировки напряжения Fixed. Can be modified between 0% ~ -15% rated output voltage
Допустимое отклонение напряжения ±3.0%
Нестабильность выходного напряжения по сети ±1.0%
Нестабильность по нагрузке ±2.0%
Время установки, время нарастания 500ms, 80ms / 230VAC 1200ms, 80ms /115VAC at full load
Время удержания 60ms / 230VAC 30ms / 115VAC at full load
Область стабилизированного тока 15 -20V
Диапазон регулировки тока Fixed. Can be modified between 3% ~ -25% rated output current
Вход:
Диапазон входных напряжений 90 ~ 295VAC 127 ~ 417VDC
Диапазон частот 47 -63Hz
КПД 88.5%
Переменный ток 12V:0.8A/115VAC 0.4A/230VAC 0.3A/277VAC 15V:0.9A/115VAC 0.45A/230VAC 0.35A/277VAC 20V ~ 48V:1.1A/115VAC 0.55A/230VAC 0.45A/277VAC
Выдерживаемое напряжение l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток COLD START 40A(twidth=1030μs measured at 50% Ipeak) at 230VAC
Коррекция коэффициента мощности PF>0.95/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load
Защита:
Защита от перенапряжения 22-27V / Protection type : Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур -30 - +70°C
Рабочая влажность 20 - 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения -40 ~ +80℃, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасности UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for 48V), CSAC22.2 No. 250.0-08(exceptfor48V), CSAC22.2 No. 207-M89(except for48V), TUV EN60950-1, IP67, J61347-1, J61347-2-13 approved
Сопротивление изоляции l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ) 301 Khrs min. MIL-HDBK-217F (25°C)
Габаритные размеры 222.2*68*38.8mm (L*W*H)
Упаковка 1 .OKg; 12pcs/13Kg/0.58CUFT
Производственный статус Снят с производства
