Особенности

Универсальный диапазон входного напряжения AC / Полный диапазон (до 295 В AC)
Встроенная функция активной коррекции коэффициента мощности (PFC)
Высокий КПД до 88,5%
Защита: Короткое замыкание / Перегрузка по току / Перенапряжение / Перегрев
Охлаждение за счет естественной конвекции воздуха
Степень защиты IP67 для установки внутри помещений или на улице
Источник питания класса 2
Проходит испытания на источник ограниченной мощности
Тестирование источников питания под полной нагрузкой
Высокая надежность
Подходит для светодиодного освещения и динамических световых вывесок
Соответствие мировым стандартам электробезопасности для освещения
Подходит для сухих / влажных / мокрых помещений

Спецификация

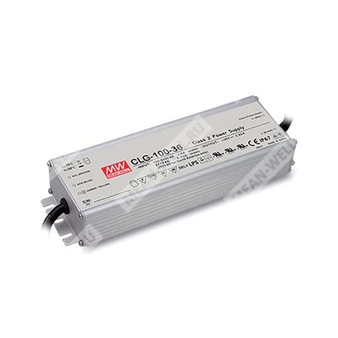

Модель: CLG-100-24

Выходные параметры

Напряжение постоянного тока: 24В
Диапазон постоянного тока: 18 ~ 24В
Номинальный ток:
Номинальная мощность: 96Вт
Пульсации и шум (макс.): 150мВpp
Точность выходного напряжения: ±3,0%
Диапазон подстройки напряжения: Фиксированное. Может быть изменено в пределах 0% ~ -15% от номинального выходного напряжения
Диапазон подстройки тока: Фиксированное. Может быть изменено в пределах 3% ~ -25% от номинального выходного тока
Нестабильность по входному напряжению: ±1,0%
Нестабильность по нагрузке: ±2,0%
Время готовности, время нарастания: 500мс, 80мс / 230В AC; 1200мс, 80мс / 115В AC при полной нагрузке
Время удержания напряжения (тип.): 60мс / 230В AC; 30мс / 115В AC при полной нагрузке
Рабочий диапазон постоянного тока: 18 ~ 24В

Входные параметры

Диапазон входного напряжения: 90 ~ 295В AC; 127 ~ 417В DC
Диапазон частоты: 47 ~ 63Гц
Коэффициент мощности (тип.): PF>0,95/115В AC; PF>0,95/230В AC; PF>0,92/277В AC при полной нагрузке (См. кривую "Power Factor Characteristic")
КПД (тип.): 88,5%
Потребляемый ток AC (тип.): 20В ~ 48В: 1,1А/115В AC; 0,55А/230В AC; 0,45А/277В AC
Стартовый ток (тип.): Холодный пуск: 40А (ширина импульса=1030мкс, измерено при 50% пика) при 230В AC
Ток утечки: <0,75мА / 240В AC
Макс. количество источников питания на автоматический выключатель 16А: 3 модуля (автоматический выключатель тип B) / 5 модулей (автоматический выключатель тип C) при 230В AC

Защита

Перегрузка по току (тип.): 95 ~ 102%
Короткое замыкание: Режим прерывистого ограничения нагрузки, автоматически восстанавливается после устранения причины
Перенапряжение: 27 ~ 34В
Перегрев: Отключает выходное напряжение, восстановление после повторного включения питания

Окружающая среда

Рабочая температура: -30 ~ +70℃ (см. "Derating Curve")
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% RH
Температурный коэффициент: ±0,03%/℃ (0 ~ 50℃)
Вибрационная устойчивость: 10 ~ 500Гц, 5G, 12мин./1 цикл, 72мин. по осям X, Y, Z

Безопасность и электромагнитная совместимость (EMC)

Стандарты безопасности: UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (независимый), CAN/CSA C22.2 No. 223-M91 (кроме 48В), CAN/CSA C22.2 No. 250.13-12, GB19510.1, GB19510.14, J61347-1, J61347-2-13, EAC TP TC 004, одобрено по IP67; проектирование согласно UL60950
Испытательное напряжение: Вход-выход: 3,75кВ AC; Вход-земля: 2кВ AC; Выход-земля: 0,5кВ AC
Сопротивление изоляции: Вход-выход: 100МОм / 500В DC / 25℃ / 70% RH
Электромагнитные излучения: Соответствие стандартам BS EN/EN55015, BS EN/EN55032 класс B, BS EN/EN61000-3-2 класс C (≥75% нагрузки); BS EN/EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
Электромагнитная помехоустойчивость: Соответствие стандартам BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, класс легкой промышленности (импульсное перенапряжение 4кВ), EAC TP TC 020

Другие параметры

MTBF: 301 тыс. часов мин. (MIL-HDBK-217F, 25℃)
Габаритные размеры: 222.2 x 68 x 38.8 мм (Д x Ш x В)
Упаковка: 1.0 кг; 12 шт./13 кг/0.58 куб.фут.

Примечания

1. Все параметры, если не указано иное, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются при полосе пропускания осциллографа 20МГц с использованием 12-дюймовой витой пары, завершённой параллельно конденсаторами 0,1мкФ и 47мкФ.
3. Точность: включает в себя отклонения при включении, нестабильность по входному напряжению и по нагрузке.
4. При пониженном входном напряжении может потребоваться понижение мощности. Пожалуйста, смотрите статические характеристики для деталей.
5. Это максимальный возможный выходной ток и мощность; защита от перегрузки может сработать немного ниже данного уровня для соответствия требованиям UL1310 класса 2.
6. Пожалуйста, ознакомьтесь с "DRIVING METHODS OF LED MODULE".
7. Безопасность и электромагнитная совместимость — см. BS EN/EN60598-1, пункт 8750 (UL), CNS15233, GB7000.1, FCC part 18.
8. Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку параметры электромагнитной совместимости зависят от всей установки, производитель конечного оборудования должен повторно подтвердить соответствие Директиве EMC для всей системы.
9. Для соблюдения последних требований ErP по осветительным приборам данный источник питания может использоваться только с выключателем и не подключаться постоянно к электросети.

Основные параметры

Выход:
Напряжение постоянного тока 24V
Номинальный ток

4A
Номинальная мощность 96W
Уровень шума на выходе 150mVp-p
Диапазон регулировки напряжения Fixed. Can be modified between 0% ~ -15% rated output voltage
Допустимое отклонение напряжения ±3.0%
Нестабильность выходного напряжения по сети ±1.0%
Нестабильность по нагрузке ±2.0%
Время установки, время нарастания 500ms, 80ms / 230VAC 1200ms, 80ms /115VAC at full load
Время удержания 60ms / 230VAC 30ms / 115VAC at full load
Область стабилизированного тока 18-24V
Диапазон регулировки тока Fixed. Can be modified between 3% ~ -25% rated output current
Вход:
Диапазон входных напряжений 90 ~ 295VAC 127 ~ 417VDC
Диапазон частот 47 -63Hz
КПД 88.5%
Переменный ток 12V:0.8A/115VAC 0.4A/230VAC 0.3A/277VAC 15V:0.9A/115VAC 0.45A/230VAC 0.35A/277VAC 20V ~ 48V:1.1A/115VAC 0.55A/230VAC 0.45A/277VAC
Выдерживаемое напряжение l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток COLD START 40A(twidth=1030μs measured at 50% Ipeak) at 230VAC
Коррекция коэффициента мощности PF>0.95/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load
Защита:
Защита от перенапряжения 27 - 34V / Protection type : Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур -30 - +70°C
Рабочая влажность 20 - 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения -40 ~ +80℃, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасности UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for 48V), CSAC22.2 No. 250.0-08(exceptfor48V), CSAC22.2 No. 207-M89(except for48V), TUV EN60950-1, IP67, J61347-1, J61347-2-13 approved
Сопротивление изоляции l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ) 301 Khrs min. MIL-HDBK-217F (25°C)
Габаритные размеры 222.2*68*38.8mm (L*W*H)
Упаковка 1 .OKg; 12pcs/13Kg/0.58CUFT
Производственный статус Снят с производства
